建筑CAD技能大赛模拟题VIP免费

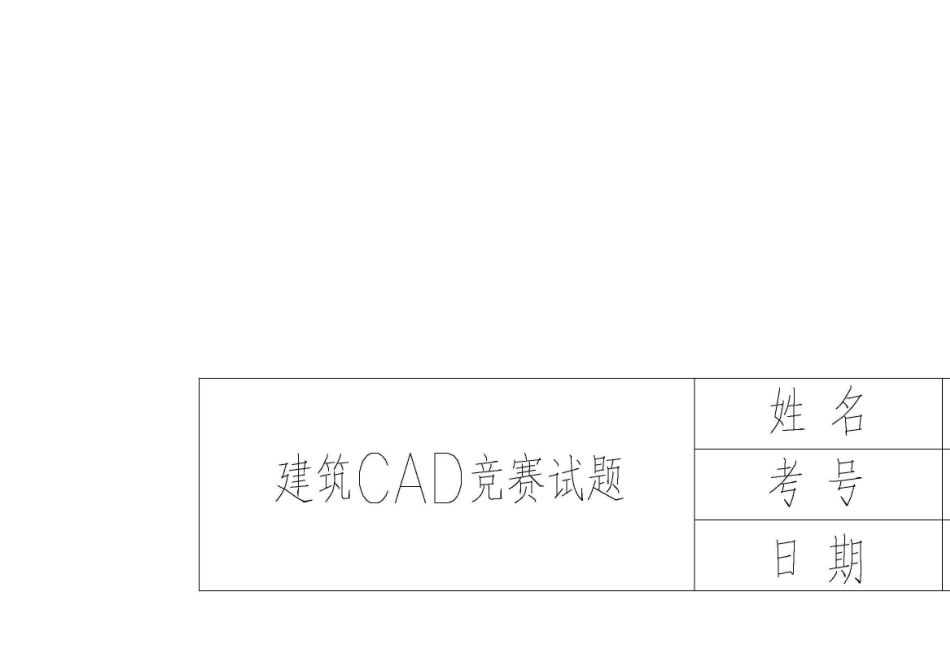

建筑cad技能大赛模拟题一．考试说明:1、本试卷共需绘制4张图形；2、考生须在桌面建立一个以自己姓名命名的文件夹（C:\DocumentsandSettings\桌面\姓名），将所绘制的图形分别以“姓名-xx图”命名储存与该文件夹；3、按题目要求及国家制图规范作图；4、考试时间为8:00~11:30。二．考试内容：1、按1：1的比例设置A2图幅（横装594x420）一张，留装订边，画出图框线；2、按国家标准规定的线型在每张图幅上画出并填写如下图所示的标题栏，不标注尺寸；3、按1:100的比例抄绘一、二层平面图，⑥-①立面图；4、根据已有图形补全1-1剖面图，比例为1:100；三．试题要求1、按制图规范设置图层及线型，并设定线型比例：2、根据制图规范按相应的线型粗细绘制图形；3、字体的选用，字高的设置及尺寸标注要符合国家制图标准。4、布图要合理，符号要符合规范要求。
