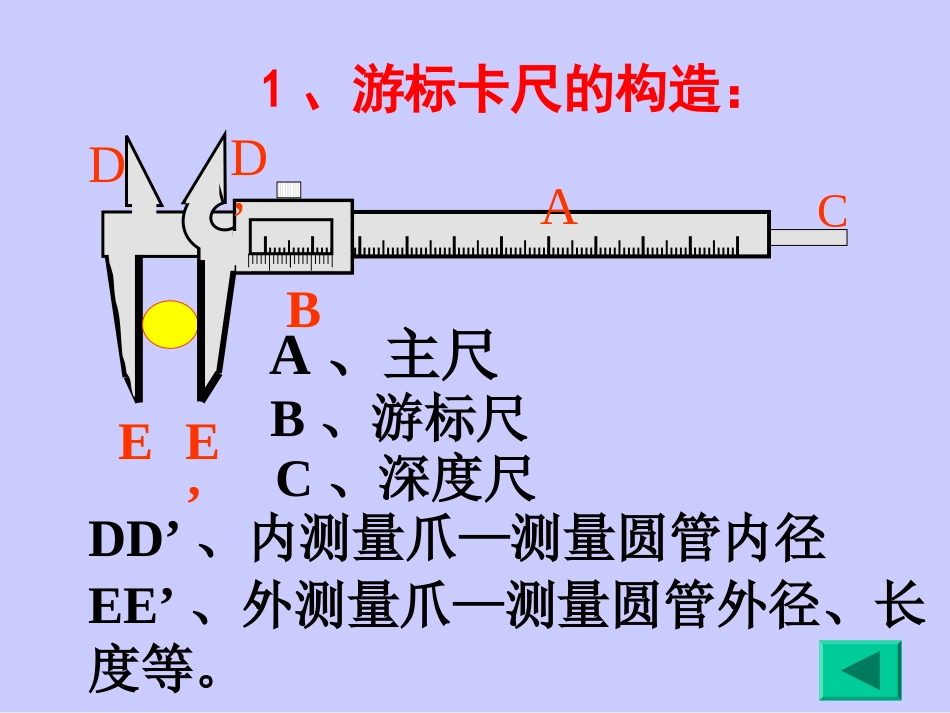

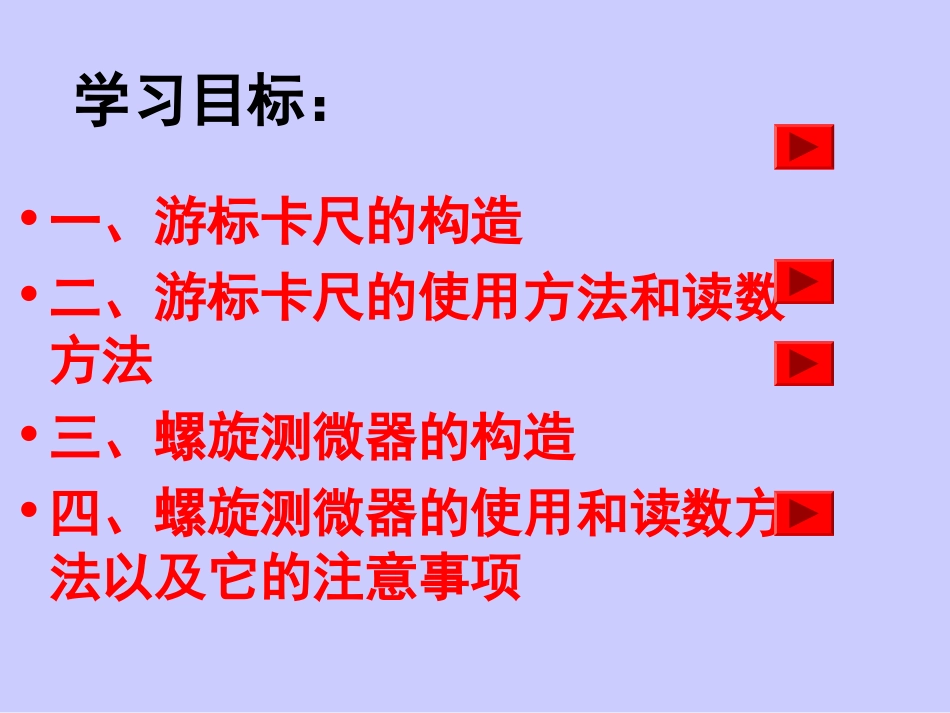

KLC金田科瑞www.klcfilter.com空气过滤器www.gd-klc.com游标卡尺、螺旋测微器的原理和读数http://www.klcfilter.comKLC净化设备KLC过滤器KLC高效过滤器KLC风淋室金田科瑞金田净化净化设备http://www.gd-klc.com空气过滤器空调过滤器高效过滤器高效空气过滤器中效过滤器初效过滤器过滤器•一、游标卡尺的构造•二、游标卡尺的使用方法和读数方法•三、螺旋测微器的构造•四、螺旋测微器的使用和读数方法以及它的注意事项学习目标：1、游标卡尺的构造：ABCC、深度尺DD’A、主尺B、游标尺EE’DD’、内测量爪—测量圆管内径EE’、外测量爪—测量圆管外径、长度等。05100110分度游标卡尺其读数精确到0.1mm10分度游标卡尺的原理主尺的最小分度是1mm,游标尺上有10个小的等分刻度它们的总长等于9mm，因此游标尺的每一分度与主尺的最小分度相差0.1mm,当左右测脚合在一起，游标的零刻度线与主尺的零刻度线重合时，只有游标的第10条刻度线与主尺的9mm刻度线重合,其余的刻度线都不重合。游标的第一条刻度线在主尺的1mm刻度左边0.1mm处，游标的第二条刻度线在主尺的2mm刻度左边0.2mm处，等等。10分度游标卡尺的读数051001左右测脚合在一起，游标的零刻度线与主尺的零刻度线重合051001游标的第一条刻度线与主尺的1mm刻度重合则左右测脚相距多少？0.1mm读数练习0510010.3mm0510011.4mm游标卡尺的读数=主尺示数（整毫米数）+游标尺示数（对齐格数X精确度）0510014.1mm05100110.5mm0102001220分度游标卡尺读数精确为0.05mm20分度游标卡尺的读数01020012左右测脚合在一起，游标的零刻度线与主尺的零刻度线重合0102002游标的第一条刻度线与主尺的1mm刻度重合则左右测脚相距多少？0.05mm1读数练习010200121.00mm010200123.30mm01020012310.80mm0102001239.40mm012345678900123456750分度游标卡尺读数精确为0.02mm三种分度游标卡尺对照表游标长度游标尺等分刻度数与主尺相差精确度10分度9mm100.1mm0.1mm20分度19mm200.05mm0.05mm50分度49mm500.02mm0.02mm1.使用游标尺时，不论多少分度都不用估读2.20分度的游标卡尺，读数的末位数字一定是0或5.3.50分度的游标卡尺，读数的末位数字一定是0或偶数。螺旋测微器原理：精密螺纹的螺距为0.5mm，即D每旋转一周，F前进或后退0.5mm。可动刻度E上的刻度为50等份，每一小格表示0.01mm。DFEB(2)读数方法•①.由固定刻度上读整毫米数;•②.由可动刻度读格数,并估读,再乘以0.01;•③.待测长度为两者之和.KLC金田科瑞www.klcfilter.com空气过滤器www.gd-klc.com螺旋测微器的读数=固定刻度上的整毫米数+0.5mm（判断半毫米是否露出，未露出时为0）+0.01mmx可动刻度上对齐的格数（估读）KLC金田科瑞www.klcfilter.com空气过滤器www.gd-klc.com1551001015205101.601mm注意：1.使用游标尺时，不论多少分度都不用估读2.使用螺旋测微器时，毫米的整数及半毫米部分在固定刻度上读出，半毫米以下部分在可动刻度上读出，并估读一位•d=1.5mm+28.0×0.01mm=1.780mm1520510020251510.191mm155100101520503.603mmKLC金田科瑞www.klcfilter.com空气过滤器www.gd-klc.com0.900返回15510040453035
