钢管悬挑防护棚施工方案VIP专享VIP免费

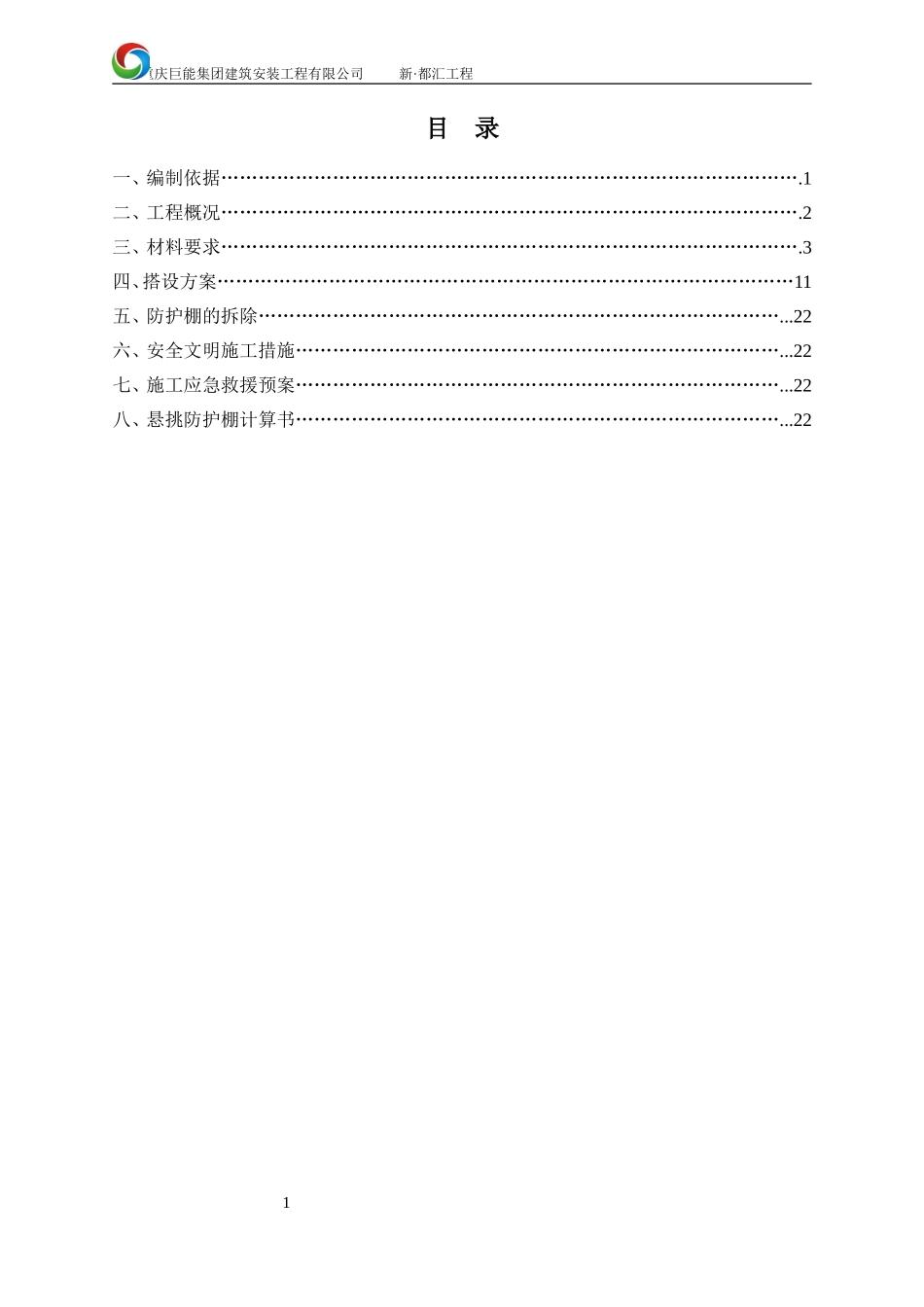

重庆巨能集团建筑安装工程有限公司新·都汇工程目录一、编制依据………………………………………………………………………………….1二、工程概况………………………………………………………………………………….2三、材料要求………………………………………………………………………………….3四、搭设方案…………………………………………………………………………………11五、防护棚的拆除…………………………………………………………………………...22六、安全文明施工措施……………………………………………………………………...22七、施工应急救援预案……………………………………………………………………...22八、悬挑防护棚计算书……………………………………………………………………...221重庆巨能集团建筑安装工程有限公司新·都汇工程钢管悬挑防护棚施工方案一、编制依据1、《建筑施工高处作业安全技术规范》JGJ80-20162、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20113、《建筑施工安全检查标准》JGJ59-20114、《高处作业分级》GBT3608-20085、《建筑工程高处作业安全技术规范》JGJ80-20166、新·都汇项目施工图二、工程概况本工程为新·都汇商住及办公楼，住宅为主，公共为辅。总建筑面积95497.46㎡，其中地下38160.00㎡，地上57337.46㎡。建筑层数：地下四层；地上1#、2#商住楼21层，建筑高度74.8m；3#、4#商住楼31层建筑高度98.1m；5#综合楼13层，建筑高度58.6m。结构类型：部分框支剪力墙和框架--剪力墙结构，抗震设防烈度为7度。基础类型：承台—桩基础。建筑功能：住宅为主，公共为辅。本工程建筑设计标高±0.000标高相当于绝对标高1190.80m，室内外高差0.3米---1.05米之间。设计使用年限：地基基础和上部结构的使用年限为50年。本工程钢管悬挑防护棚搭设区域为5#楼（5-0A轴交5-1~5-7轴）西侧，攀枝花市西区武装部前临本建筑道路，悬挑防护棚长度19.5m。悬挑标高10.85m（大屋面高度46.85m），防护坠落高度36m。防护棚宽度设置为5.0m。区域详见下图：2重庆巨能集团建筑安装工程有限公司新·都汇工程三、材料要求1、钢管1.1钢管应采用国标《直缝电焊钢管》（GB／T13793）或《低压流体输送用焊接钢管》（GB/T3092）中规定的3号普通钢管，其质量应符合现行国标《碳素结构钢》（GB／T700）中Q235－A级钢的规定；1.2脚手架钢管的尺寸采用A48×2.75钢管（地方市场供应规格），每根钢管的最大质量不应大于25㎏；1.3钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛碴、孔痕和深的划道；1.4钢管外径、壁厚偏差不大于－0.5㎜；表面锈蚀深度≤0.5㎜；两端面相切斜偏差不大于2°、且不大于1.7㎜；3重庆巨能集团建筑安装工程有限公司新·都汇工程1.5钢管必须涂有防锈漆；1.6钢管上严禁打孔。2、扣件2.1扣件应采用可锻铸铁制作的扣件。其材质应符合现行国标«钢管脚手架扣件»（GB15831）的规定，其他材料制作的扣件应经实验证明其质量符合该标准的规定后可使用。2.2扣件在螺栓拧紧力矩达65N·m时，不得发生破坏。2.3新扣件应有生产许可证，质量检测单位的测试报告和产品质量合格证。当对扣件质量有怀疑时，应按国标《钢管脚手架扣件》（GB15831）的规定抽样检测。2.5旧扣件使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换。一、搭设方案1、需要搭设悬挑防护棚的楼层及区域：钢管悬挑防护棚搭设区域为5#楼（5-0A轴交5-1~5-7轴）西侧，攀枝花市西区武装部前临本建筑道路，悬挑防护棚长度19.5m，防护棚宽度设置为5.1m。悬挑高度10.85m。2、搭设方法悬挑防护棚悬挑梁、三角形立杆均采用A48×2.75mm钢管，张拉钢丝绳的悬挑梁、斜撑立杆为双钢管，不张拉钢丝绳的悬挑梁为单钢管，悬挑梁伸入结构面为900mm，悬挑梁外伸5100mm，间距均为1500mm，垂直于悬挑梁的纵向水平杆间距900mm。防护棚采用A12.5钢丝绳次悬吊，间距均为1500mm，钢丝绳张拉于防护棚施工层上一层结构层预埋件。防护棚沿悬挑梁方向铺设800×400方木，间距为500mm，上面纵横铺设双层15mm厚木注胶板+方木。防护棚沿外周边设置1200高栏杆，栏杆内挂单层15mm厚木...
