梁柱板钢筋平法标注图解(详解版)VIP专享VIP免费

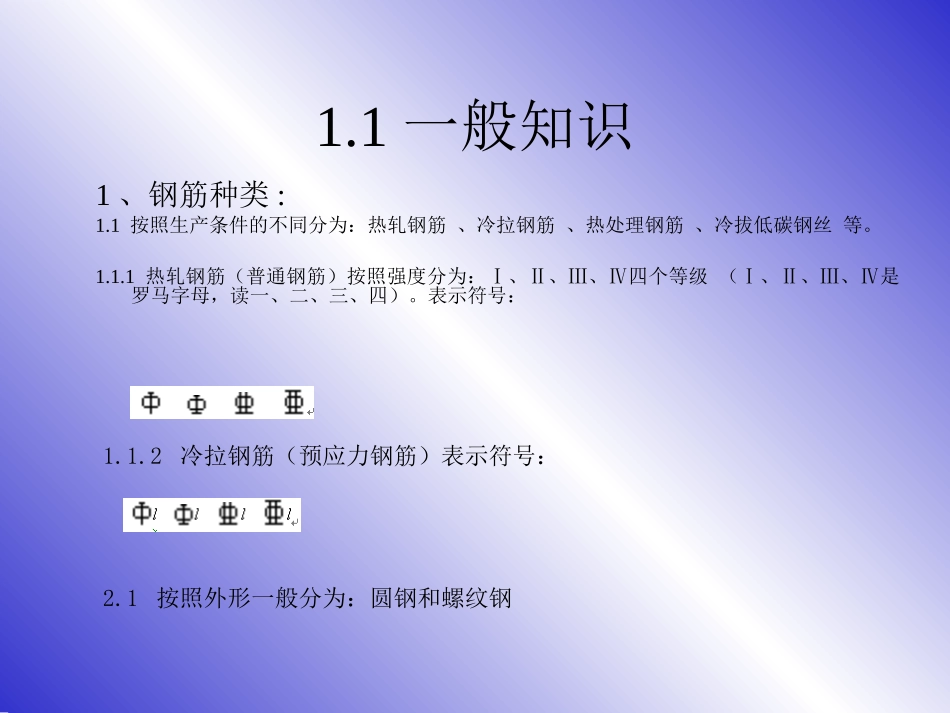

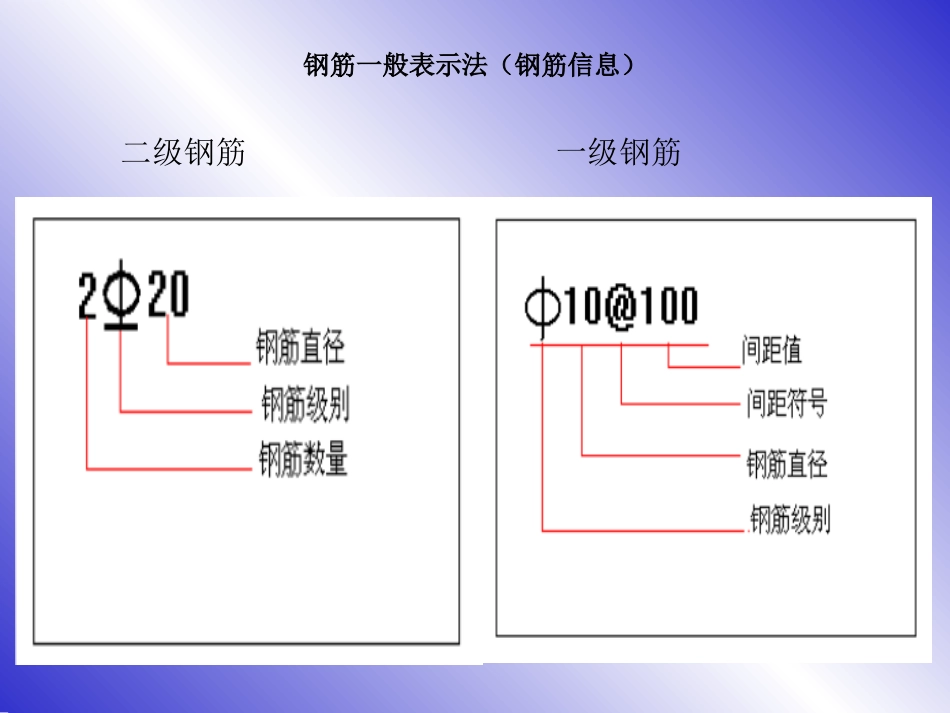

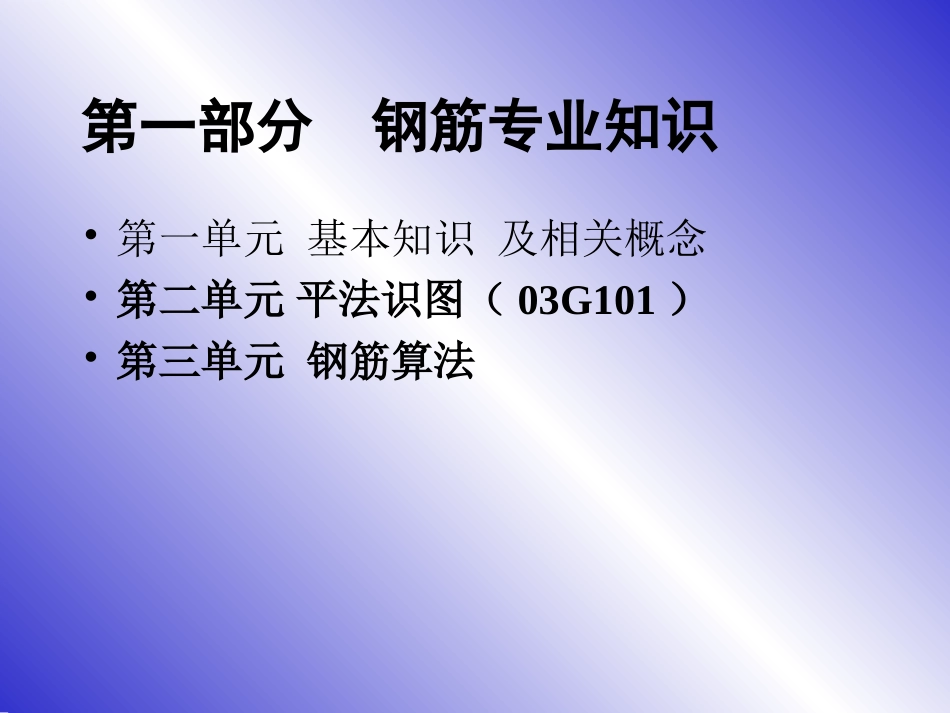

第一部分钢筋专业知识•第一单元基本知识及相关概念•第二单元平法识图（03G101）•第三单元钢筋算法1、钢筋种类:1.1按照生产条件的不同分为：热轧钢筋、冷拉钢筋、热处理钢筋、冷拔低碳钢丝等。1.1.1热轧钢筋（普通钢筋）按照强度分为：Ⅰ、Ⅱ、Ⅲ、Ⅳ四个等级（Ⅰ、Ⅱ、Ⅲ、Ⅳ是罗马字母，读一、二、三、四）。表示符号：1.1.2冷拉钢筋（预应力钢筋）表示符号：1.1一般知识2.1按照外形一般分为：圆钢和螺纹钢二级钢筋一级钢筋钢筋一般表示法（钢筋信息）1.2钢筋一般表示法（图例）预应力钢筋表示法钢筋涉及概念混凝土保护层：纵向受力钢筋的外表面到截面边缘的垂直距离。作用有三：减少砼开裂后纵向钢筋的锈蚀、高温时使钢筋的温度上升减缓、使纵筋与砼有较好的粘结。锚固：为了使钢筋不被拔出就必须有一定的埋入长度使得钢筋能通过粘结应力把拉拔传递给砼，此埋入长度即为锚固。最小锚固长度：La;抗震锚固长度:Lae弯钩：为了保证可靠粘结与锚固光圆钢末端做成的弯钩，有90、135、180度。弯曲调整值：钢筋弯曲时外侧伸长，内侧缩短，轴线长度不变。因弯曲处形成圆弧而量尺寸又是延直线外，量外包尺寸，因此弯曲钢筋的量度尺寸大于下料尺寸，两者之间的差值叫弯曲调整值。搭接：钢筋长度不够需要接长所发生的驳接，有绑扎搭接、焊接、机械连接。钢筋绑扎搭接钢筋搭接图样常见钢筋混凝土构件•梁•柱•板•剪力墙•楼梯•基础梁分类•框架梁•屋面框架梁•非框架梁•悬挑梁关于平法的识图及配筋构造梁内钢筋说明标注说明上图集中标注：•KL2(2A)中KL2为梁名称，2A表示两跨有一端悬臂；•Ф8@100/200（2）表示箍筋是一级钢直径是8加密区间距为100非加密区为200，肢数为2；•2Φ25表示2根二级、直径是25的通长筋；*4Φ10表示四根一级、直径是10的腰筋；•（4Φ12）表示4根一级、直径是12的架立筋；•（-0.100）表示梁顶标高；原位标注：•2Φ25+2Φ22表示该处钢筋总信息为2根直径是25的加上2根直径是22的。•6Φ254/2表示6根钢筋上排有4根下排有2根柱箍筋：保证纵向钢筋的位置正确，又防止纵向钢筋压曲，从而提高柱承载能力。在构件中，箍筋应做成封闭式。柱中的箍筋一般仅按构造要求配置：（1）、柱是一种受压构件，在承受荷载时，由于“长细比”影响，纵向钢筋可能过早地被压弯屈而丧失承载能力，因此，利用箍筋将它们围住，以改善抗弯曲条件。（2）、配置箍筋，使柱的钢筋形成一个完整的骨架，与纵向钢筋互相联系，满足施工的要求。板的分类•单块板•连续板异形板板内钢筋说明剪力墙涉及相关概念暗柱端柱暗梁连梁剪力墙钢筋类型竖向钢筋：剪力墙身竖直方向设置的用于抗弯的钢筋。水平钢筋：剪力墙身水平方向设置的用于抗剪的钢筋。洞口加筋楼梯A型（一跑楼梯）B型（有低端平板一跑楼梯）C型（有低端平板一跑楼梯）D型（有低端和高端平板一跑楼梯）钢筋计算上通筋：跨长和-左边支座的右半边-右边支座左半边+锚固*2：梁钢筋的计算箍筋（根数）：【L(净跨)-50*2】/箍筋间距+1左边支座上部负筋：1、上排：L(净跨)/3+锚固2、下排：L(净跨)/4+锚固右边支座上部负筋：1、上排：L(净跨)/3+锚固2、下排：L(净跨)/4+锚固中间支座上部负筋：1、上排：L(净跨)/3+L(净跨)/3+支座宽2、下排：L(净跨)/4+L(净跨)/4+支座宽【注：L(净跨)为该支座相邻两跨跨长值大者】下部纵筋：跨长-左边支座的右半边-右边支座左半边+左边锚固+右边锚固吊筋：次梁宽+50*2+2*【梁高-2*砼保护层】/SIN45+2*20*D架立筋：净跨长-L(净跨)/3【左边支座】-L(净跨)/3【右边支座】+搭接*2悬臂梁钢筋计算下图钢筋形式：全跨长-砼保护层-右支座+下弯长度+锚固长度下弯长度：梁高-2*砼保护层+次梁宽-砼保护层+50+斜长+锚固值基础插筋：基础层高+上层上层非连接区长度+搭接长度+锚固长度-砼保护层（35）柱钢筋的计算中间层纵筋：层高-非连接区长度+上层非连接区长度+搭接长度顶层柱纵筋（中柱）：层高-梁高－非连接区长度+锚固长度锚固长度：梁高－砼保护层＋12d顶层柱纵筋（角柱、边柱）：层高-梁高-上层非连接区长度+顶层锚固长度插筋：与上层钢筋的搭接长度+非搭接区长度+伸入下层的锚固长度箍筋（根数）：【L(净跨...
