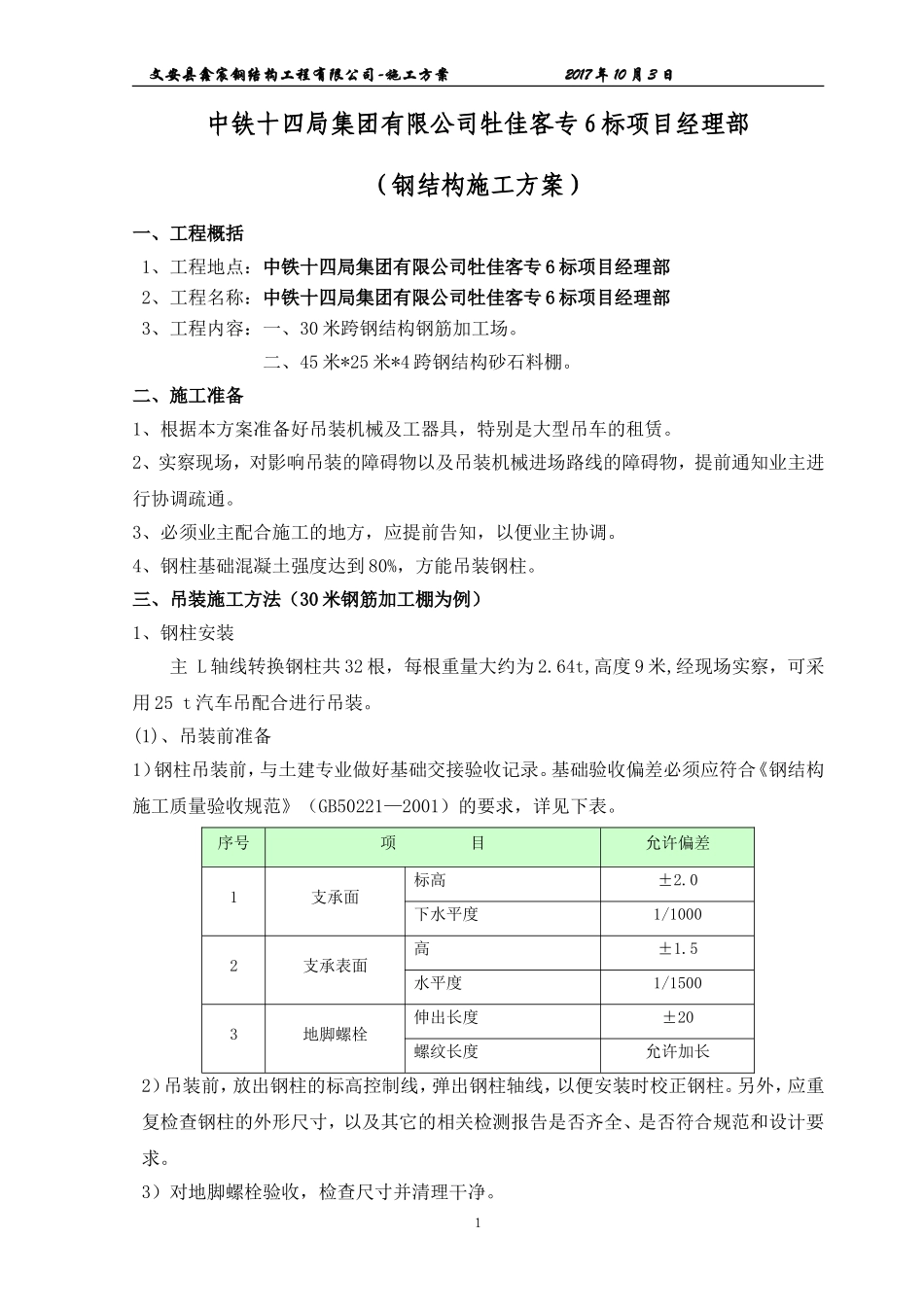

文安县鑫宸钢结构工程有限公司-施工方案2017年10月3日中铁十四局集团有限公司牡佳客专6标项目经理部（钢结构施工方案）一、工程概括1、工程地点：中铁十四局集团有限公司牡佳客专6标项目经理部2、工程名称：中铁十四局集团有限公司牡佳客专6标项目经理部3、工程内容：一、30米跨钢结构钢筋加工场。二、45米*25米*4跨钢结构砂石料棚。二、施工准备1、根据本方案准备好吊装机械及工器具，特别是大型吊车的租赁。2、实察现场，对影响吊装的障碍物以及吊装机械进场路线的障碍物，提前通知业主进行协调疏通。3、必须业主配合施工的地方，应提前告知，以便业主协调。4、钢柱基础混凝土强度达到80%，方能吊装钢柱。三、吊装施工方法（30米钢筋加工棚为例）1、钢柱安装主L轴线转换钢柱共32根，每根重量大约为2.64t,高度9米,经现场实察，可采用25t汽车吊配合进行吊装。(1)、吊装前准备1）钢柱吊装前，与土建专业做好基础交接验收记录。基础验收偏差必须应符合《钢结构施工质量验收规范》（GB50221—2001）的要求，详见下表。序号项目允许偏差1支承面标高±2.0下水平度1/10002支承表面高±1.5水平度1/15003地脚螺栓伸出长度±20螺纹长度允许加长2）吊装前，放出钢柱的标高控制线，弹出钢柱轴线，以便安装时校正钢柱。另外，应重复检查钢柱的外形尺寸，以及其它的相关检测报告是否齐全、是否符合规范和设计要求。3）对地脚螺栓验收，检查尺寸并清理干净。1文安县鑫宸钢结构工程有限公司-施工方案2017年10月3日4）在钢柱安装前，在预埋地脚螺栓上加拧一个螺母，用于调整钢柱标高和垂直度。5）钢柱应提前从加工厂用拖车转运到施工现场，25t汽车吊配合转运吊装。6）塔吊在吊装钢柱之前，先应该进行试吊，明确无异常情况，才能吊装钢柱。7）钢柱吊装前，应根据现场实际情况来确定吊车和拖车进场路线，对所选择的路线要进行现场勘察，保证构件的运输车辆和吊车能顺利进入现场施工。8）对现场钢结构施工作业人员，都逐个进行技术交底，让每一个人都明确安装顺序、施工方法和技术要求，做到人人心中有数。(2)、吊点的选择钢柱的安装属于垂直吊装。为了钢柱便于安装、校正，钢柱的吊点应设置在柱顶处，相应的吊耳也设置在柱顶处，这样有利于安装钢柱时校正钢柱的垂直度。吊装时根据实际情况选Ф22钢丝绳、20tU型卡环配合吊装。(3)钢柱吊装施工现场钢柱的安装采用25吨汽车吊进行吊装，吊耳设置在柱顶处，吊耳采用12㎜钢板，与构件应焊接牢固。起吊时钢柱的根部要垫实，在保证根部不离地的情况下，通过吊钩的起升变幅以及吊臂的回转，逐渐讲钢柱扶直，待钢柱停止晃动后在继续提升。为了吊装的安全、平稳，应在柱端栓一根麻绳进行牵引。此时应注意:钢柱吊装时不的在地面上拖拉，以免损坏地脚螺栓螺纹。钢柱吊装就位后，可令吊车将约40%的荷载落在下部结构上，然后进行标高调整（见附图），标高调整可在预埋地脚螺栓上加一个调整螺母，用水准仪将螺母上表面的标高调整到柱底板标高齐平，安装上钢柱后，根据钢柱柱顶部标高与设计标高的差值，利用柱底板下的调整螺母来调整钢柱的标高，然后测量人员利用水准仪复测其标高无误后令吊车落钩，进行初拧。(4)钢柱垂直度校正钢柱的垂直度校正采用两台经纬仪从柱的两个纵横轴线同时观测（附图1），依靠千斤顶进行调整（附图2），钢柱轴线观测无误后，即可固定柱脚，紧固螺栓。安装完成2地脚螺栓调整螺母柱脚板止退螺母拧紧螺母螺母垫片混凝土基础此空隙进行二次灌浆柱底标高调整示意图经纬仪钢柱经纬仪文安县鑫宸钢结构工程有限公司-施工方案2017年10月3日后以尽快将钢柱地板下面的空隙用混凝土进行二次灌浆填实。然后再次进行标高和垂直度的检查，如检查标高和垂直度偏差不符合设计规范要求，应及时进行调整，以免影响下一道工序安装精度。附图1：钢柱校正钢柱安装，应尽量选择在天气晴朗、无风的情况下吊装，防止应天气情况使校正后的钢柱自动产生偏移，给安装工作其它难度。3文安县鑫宸钢结构工程有限公司-施工方案2017年10月3日千斤顶千斤顶钢柱根据需要现场增焊上下盖板附图22、主L轴线转换梁安装1）吊点的选择转换梁吊装采用两点对称绑扎，绑扎点设在钢梁中心...
