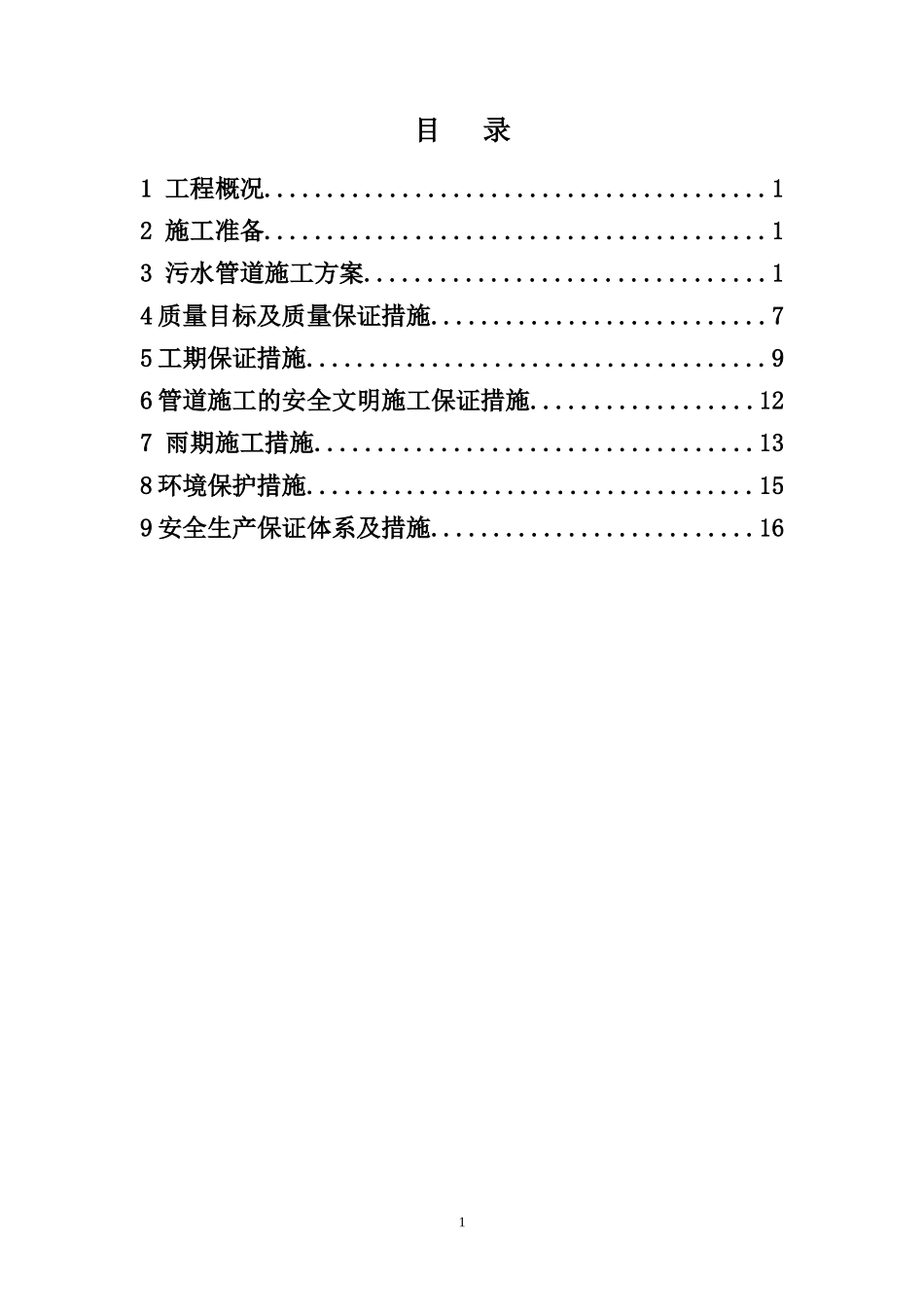

目录1工程概况........................................12施工准备........................................13污水管道施工方案................................14质量目标及质量保证措施...........................75工期保证措施.....................................96管道施工的安全文明施工保证措施..................127雨期施工措施...................................138环境保护措施....................................159安全生产保证体系及措施..........................1611工程概况潮白河经济开发区坐落在大厂县西部，西与潮白河相连，北与燕郊相邻，南与香河接壤，东与大厂镇交界，规划用地69.8km2。北距102国道2km，南距京沈高速10km，距首都机场直线距离35km。本次设计碧源路西侧起点处与西燕路相交，东侧终点处与现状中轴路相交，道路全长1135.11m,规划为城市支路，红线宽16m。本图册为碧源路工程(西燕路～中轴路)－排水工程设计本图，图册编号2016-002S水A601。设计污水管道W1～W16，西起碧源路与中轴西路交叉路口西侧，污水管道系统沿碧源路自西向东铺设，沿线间隔一定距离处向道路南侧建设用地预留支线，下游排入中轴路现状污水检查井W16，现状污水管道规格D=400mm，接入点高程为16.550，设计污水管道管径D500mm，干线全长582m，对应道路桩号(0+523～0+104.9)。污水工程主要工程量：1.1检查井：20座1.2干管：钢筋混凝土承插口管（Ⅱ级D=500mmL=582.0m1.3支管：钢筋混凝土承插口管（Ⅱ级）D=400mmL=160.0m2施工准备由于路线较长，工期较紧，需要做好充足的施工准备。2.1施工队伍进场后，及时进行测量放线，准确放出管道布置的轴线和沟槽开挖的边线，机械设备和材料可通过施工边线运进工地。2.2落实管道供应厂家，进行认真考察和认可，选定供应厂商，在保证质量的前提下，要求其具备足够的日生产能力，保证供应，满足施工进度要求。2.3施工所需的材料设备必须准备齐全，要满足规范设计要求。2.4施工前进行认真的技术质量安全技术交底，分工明确，责任到人。3污水管道施工方案3.1污水管道施工工艺流程测量放线→沟槽开挖及支护→管道基础施工→铺设管道→检查井1施工→闭水试验→沟槽回填3.2测量放线根据设计施工图，测设管道中心线和污水井中心位置，设立中心桩。管道中心线和井中心位置经监理复核后方可在施工中使用。根据施工管道直径大小，按规定的沟槽宽定出边线，开挖前用白粉划线来控制，在沟槽外井位置的两侧设置控制桩，并记录两桩至井中心的距离，以备校核。3.3沟槽开挖开槽采用直接定线法进行轴线定位和槽上口放线定位。根据开槽宽度测设出开挖线，并实测沟槽边缘高程。将开挖线和开挖深度向施工队交底。测控槽底高程，控制管道中线和管材外皮线。由于现场有上水、电信等地下管线，为保证施工时不被损坏，管沟开挖采取人机结合的方法进行。施工时，要按照工区段的划分情况分段施工。开挖前，对地下管线情况进行实地调查、进行物探确定位置，不明处开挖探坑，确定好开挖尺度，由专人指挥、看护，不得损坏其它管线。污水开槽断面示意图3.4铺设管道3.4.1管道运输管道在预制时，我项目部将派施工技术人员会同监理不定期到厂方检查。管道采用汽车运输。运至现场的管道视现场情况就近沿途单排堆放。堆放时严禁管道中间有硬1:0.33D4002物顶撞，防止管道碰坏，同时服从现场调度排放，不得防碍机械的通行。待用的管材要进行检查验收，如有裂缝等缺陷的管材，不得使用，并做好记录，退回原厂。管节堆放，必须在起重机工作幅度范围内。两节管间要有一定间隙，以便捆管。管节捆绑生扣，可滚管，也可在地上开槽穿绳。钢丝绳不得从管心串过吊装。吊绳宜采用Ф3.65钢丝绳（抗拉强度为1961Mpa），所有绳扣均采用插辫方法，每扣不少于7花以便卸扣。注：其中L为管长；Φ为管径；H≥L-2/5L；单根绳长≥Φ×3.5+1.2H。根据现场施工条件，管节重量大小选择起重设备。采用汽车吊（或者履带吊、挖掘机等）下管，下管应轻落，防止造成管材损坏。下管用的起吊设备应停放在坚实的基础上，若地面软弱，要用方木、钢板等铺垫进行加固。下管时要有专人指挥。操作人员上下沟...
