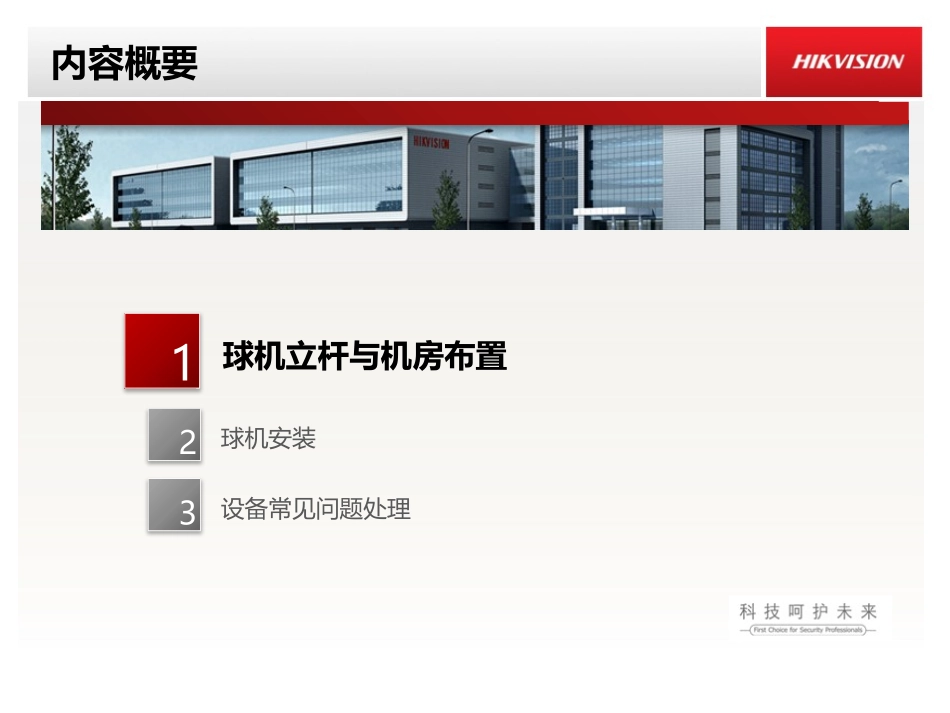

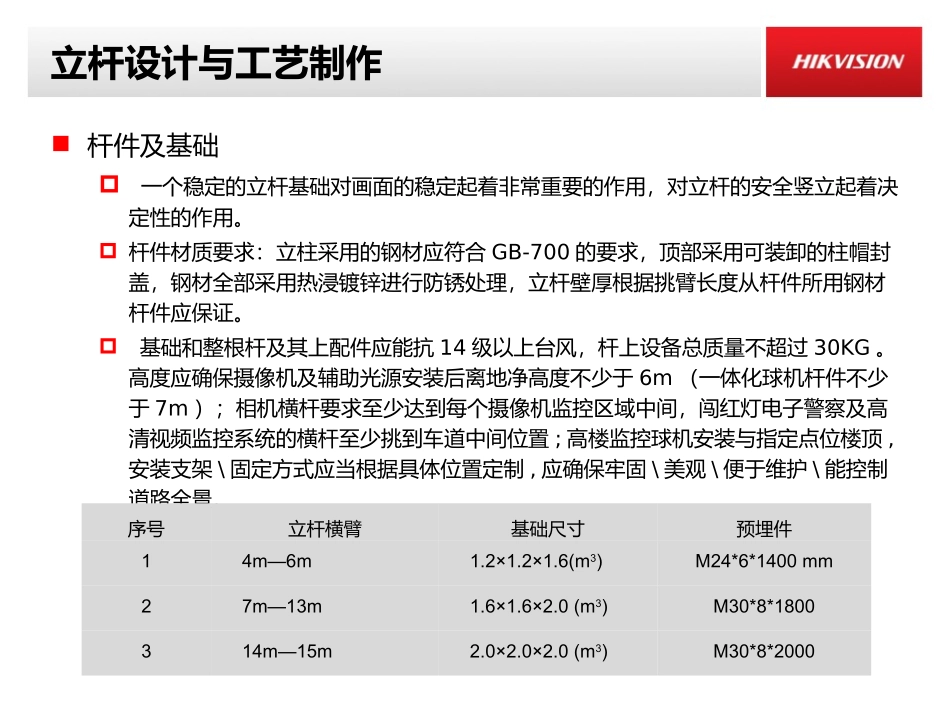

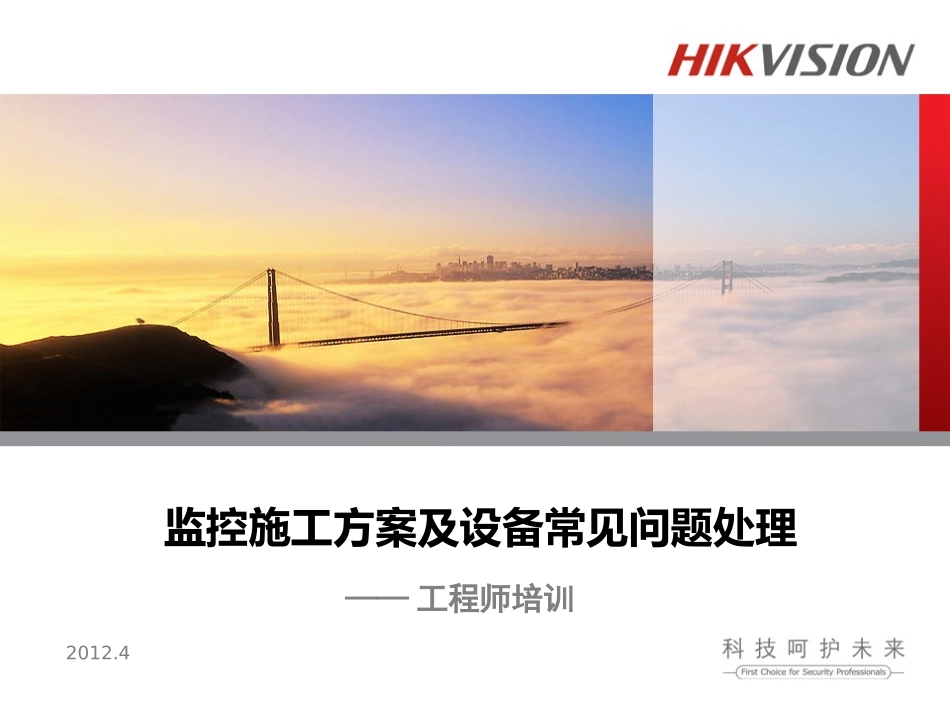

2012.4监控施工方案及设备常见问题处理——工程师培训内容概要123球机立杆与机房布置球机安装设备常见问题处理立杆设计与工艺制作杆件及基础一个稳定的立杆基础对画面的稳定起着非常重要的作用，对立杆的安全竖立起着决定性的作用。杆件材质要求：立柱采用的钢材应符合GB-700的要求，顶部采用可装卸的柱帽封盖，钢材全部采用热浸镀锌进行防锈处理，立杆壁厚根据挑臂长度从杆件所用钢材杆件应保证。基础和整根杆及其上配件应能抗14级以上台风，杆上设备总质量不超过30KG。高度应确保摄像机及辅助光源安装后离地净高度不少于6m（一体化球机杆件不少于7m）；相机横杆要求至少达到每个摄像机监控区域中间，闯红灯电子警察及高清视频监控系统的横杆至少挑到车道中间位置;高楼监控球机安装与指定点位楼顶,安装支架\固定方式应当根据具体位置定制,应确保牢固\美观\便于维护\能控制道路全景。序号立杆横臂基础尺寸预埋件14m—6m1.2×1.2×1.6(m3)M24*6*1400mm27m—13m1.6×1.6×2.0(m3)M30*8*1800314m—15m2.0×2.0×2.0(m3)M30*8*2000立杆设计与工艺制作基础埋设施工以高6米，臂4为例挖穴深1.6m，底面直径1.2M。穴角打入接地桩。夯实底部后垫入块石。灌浆至距离地面1.3M。放入钢筋笼，调正至水平，立杆安装方向。灌浆一半后再次调测水平。填余浆，同时埋入各种导线管安装接地桩引线，另一端塞入基础中间，修整地表。清理现场立杆设计与工艺制作接地桩设计包括基础杆件、机箱体所在地的接地工程。接地使用接地体/接地棒。距设备杆的距离不得超过3m。杆件应安装保护地线，保护地线可使用规格为40mm×4mm以上的镀锌扁钢制作，焊接到每个钢制杆件的法兰盘上。焊接处应作防腐处理。保护地线应与接地体/接地棒有效连接，接地电阻应小于4Ω。设备机箱的专用接地端子应与接地体/接地棒有效连接，接地电阻应小于4Ω，引入设备机箱的接地线应使用软铜绞线，其截面不得小于10mm2。接地体/接地棒施工应符合GB50169的规定。立杆设计与工艺制作防雷立杆设计与工艺制作随杆机箱、关联设备机箱箱体采用钢板制作，坚固耐用，距离地面有一定高度，防水性能好，便于安装和维修。防护处理所有外露件均作防护处理，立杆及相应配件作热浸锌处理涂银粉漆，以保证设施的美观和防腐。监控机房监控大厅要求面积要求大型监控大厅不少于300~500平方米。中型监控大厅不少于150~300平方米。小型监控大厅可在150平方米以下。层高要求中心监控大厅建设完成后（即装修完毕后），层高应最少不低于3.5~4.5米。荷载要求监控大厅前部如采用DLP大屏幕的，需提供平坦、坚实地面或整体型底架来支持投影机箱体和机架，地面负荷>=300Kg/平米。如果原有符合不满足要求则需要由相关专业部门进行加固设计，并由具有专业资质的公司进行相应的加固处理。监控大厅要求灯光设计灯光的布置原则是：使工作区有足够灯光强度，但对屏幕又不会产生明显的影响。大厅两侧可能射入的光线（如窗户），建议使用必要的遮挡（如窗帘等，太阳光对图像效果影响最大)。大屏幕前面2—3米内为暗区，灯光不能直接照射到屏幕上。综合布线根据各席位的不同工作需要，对网络、电话等相关信息点进行合理布置。防雷接地大厅内电源、弱电信号进行防雷设计，接地采用大楼联合接地或独立接地，所有传输线缆、设备壳体、装修等须可靠接地，且接地电阻小于1欧。监控大厅要求空调新风指挥中心的空调系统一般建议采用中央空调系统，具体功率大小以及型号需要根据现场情况决定。除了保证室内温湿度在人体工作环境的最佳状态外，也要考虑尽量增加新风的供应量，以保证室内新鲜空气的比例。消防系统考虑到工作人员的安全，一般建议采用水喷淋或细水雾消防系统。监控大厅参考参考效果图1监控大厅参考参考效果图2监控大厅参考监控大厅功能区划分休息区休息区工作区指挥区工作区决策区视频显示区隔离带隔离带功能区基本参考布局图监控大厅功能区划分视频显示区大屏幕一般采用DLP屏、LCD屏、LED屏三种，其规格组合方式可根据实际场地条件进行设计。建议在层高足够的大厅一般可采...
