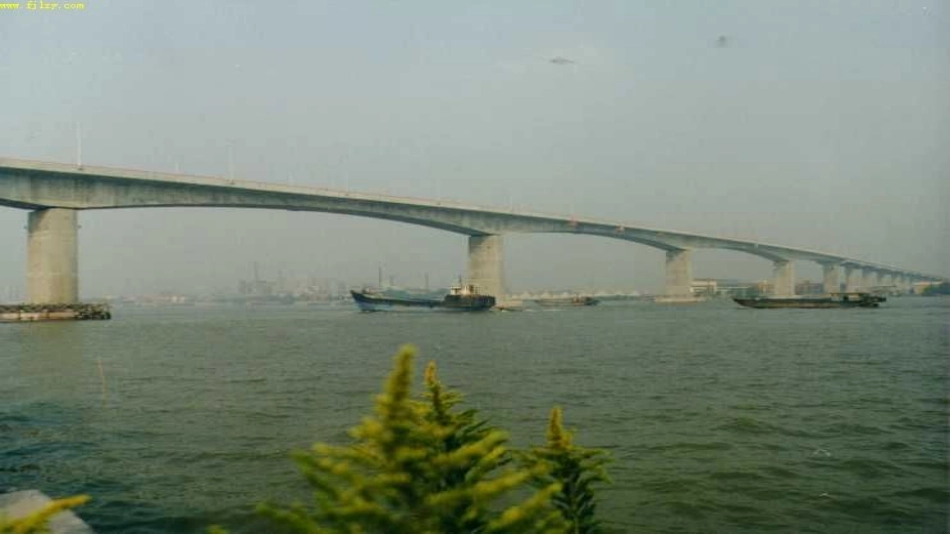

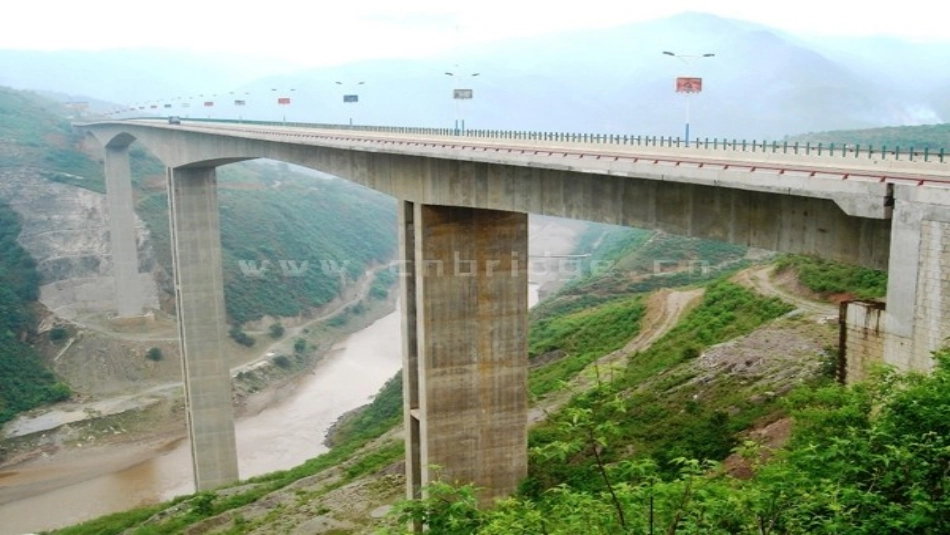

连续梁（刚构）挂篮悬灌施工技术中交四航局二公司2010年9月2010年9月悬臂浇筑法施工历史发展虎门大桥辅航道桥（主跨270m）挪威的斯托尔马桥（主跨301m）课程目标了解连续梁桥结构特点熟悉挂篮施工方法掌握挂篮施工控制要点目录挂篮设计连续梁（刚构）桥概论施工方法及技术要求线形监控连续梁（刚构）桥概论支点上连续，多跨一联连续梁（刚构）桥概论连续梁桥特点受力改善，跨中弯矩小跨中挠度小，行车平顺旧金山－奥克兰海湾桥旧金山－奥克兰海湾桥韩国Yeongjong大桥韩国Yeongjong大桥青藏铁路拉萨河特大桥青藏铁路拉萨河特大桥京沪高速铁路预应力混凝土连续梁京沪高速铁路预应力混凝土连续梁墩、梁一体连续梁（刚构）桥概论连续刚构特点支座的区别墩身的区别与连续梁区别连续梁（刚构）概论横截面形式：单箱多室单箱单室连续梁常用施工方法介绍特点优点缺点适用支架现浇整联现浇无体系转换整体性好需要大量支架，施工周期长，施工费用较高桥址地形平坦、地面土质较好、且桥梁净空较低支架逐孔现浇移动模架法和移动（局部满堂）支架法施工快速，施工费用低需要一定的项目工程规模才能体现出优势,施工费用较高仅仅适用于预应力混凝土连续梁。简支变连续先预制梁段后吊装连接施工快速、施工费用低张拉负弯矩预应力和体系转换质量要求较高中小跨径桥梁中广泛使用顶推施工分段预制，连续作业，便于施工管理，避免高空作业用简易的施工设备建造长大梁同时满足施工与运营的要求，将需较大的用钢量中小跨径等高度连续梁逐孔拼装工厂化施工、质量可靠质量可靠、施工快捷需大型吊装设备中小跨径大型桥梁工程悬臂施工悬臂现浇和悬臂拼装法经济性好施工体系转化多次，线形较难控制广泛适用连续梁（刚构）概论连续梁(刚构)概论悬灌法施工连续梁部位常规划分连续梁悬臂法施工三阶段：墩顶段施工（0#段）标准节段施工合龙段施工（含边跨合龙、中跨合龙）连续梁(刚构)概论连续梁(刚构)概论桥梁基础、墩身工程施工完毕。安装托架，永久支座和临时支墩（座），施工0号块。安装施工挂篮，对称悬灌施工1号块。001111典型三跨连续梁挂篮施工步骤流程图连续梁(刚构)概论移动挂蓝，连续对称悬灌施工标准节段。安装边跨永久支座和临时支架，现浇边跨混凝土。拆除挂篮。安装吊架，边跨合龙施工。拆除主墩临时固结，完成第一次体系转换。安装吊架，中跨合龙施工，完成第二次体系转换。全面成桥。连续梁（刚构）概论挂篮悬灌法连续梁与连续刚构施工的区别：连续刚构施工无须设临时支座，少一次体系转换。连续梁在合龙段施工时无须顶推。挂篮设计连续梁（刚构）桥概论施工方法及技术要求线形监控挂篮设计目录挂篮是一个能沿梁顶滑动或滚动的承重构架。挂篮锚固悬挂在已施工梁段上，为下一节段施工作业提供空中平台。完成一个节段施工后，挂篮即可前移并固定，进行下一节段的施工，如此循环直至悬臂灌注完成。挂篮主要由承重结构、吊挂系统、走行系统与模板系统等组成，各部自成体系，相互独立且又相互联系。挂篮设计挂篮定义挂篮设计挂篮种类三角形挂篮弓弦形挂篮挂篮设计挂篮种类菱形挂篮牵索式挂篮挂篮设计构造功能：承重结构：主要受力构件。吊挂系统：将底模架、张拉工作平台的自重及其上面的荷重传递到承重结构。行走系统：液压驱动和导链驱动。模板系统：主要是内、外模，端模（独立设计）。工作平台：张拉平台，人行通道操作平台（独立设计）。挂篮设计挂篮系统图示注释：挂篮设计挂篮系统图示注释：挂篮设计设计荷载组合：主要荷载：箱梁重量、挂篮自重、施工荷载、风荷载工况一荷载组合（最重块段混凝土灌筑）：混凝土重量（最大块体重量）+动力附加荷载+混凝土偏载+挂篮自重+人群和机具荷载注：所有构件均检工况二荷载组合（挂篮行走）：挂篮自重+冲击附加荷载注：内、外滑梁及轨道部分必检挂篮设计挂篮设计荷载传递线路顶板荷载顶板荷载内滑梁内滑梁翼板荷载翼板荷载腹板荷载腹板荷载底板荷载底板荷载外滑梁外滑梁底篮纵梁底篮纵梁已浇砼箱体已浇砼箱体下底前横梁下底前横梁上底后横梁上底后横梁前横梁前横梁主桁架主桁架挂篮设计设计参数要求：挂篮与梁段混凝土质量比值应控制在0.3-0.6之间，或设...
