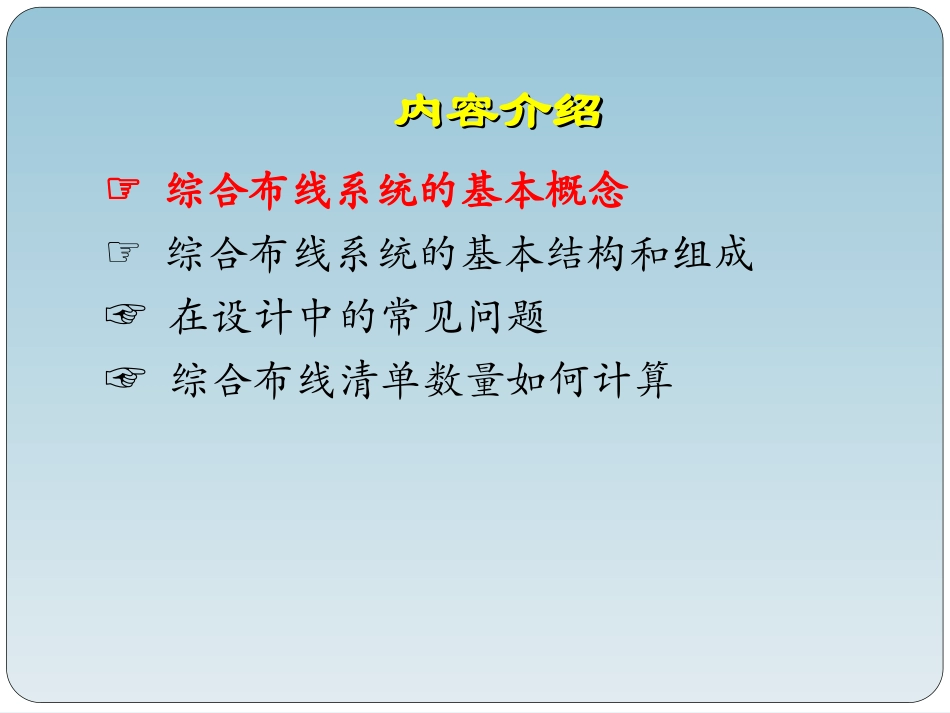

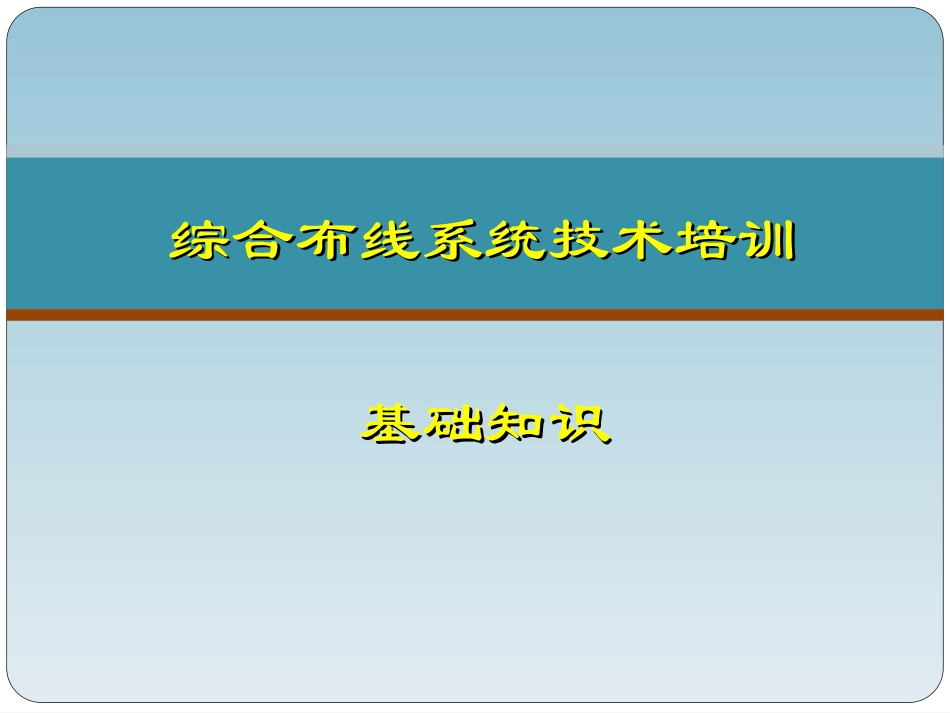

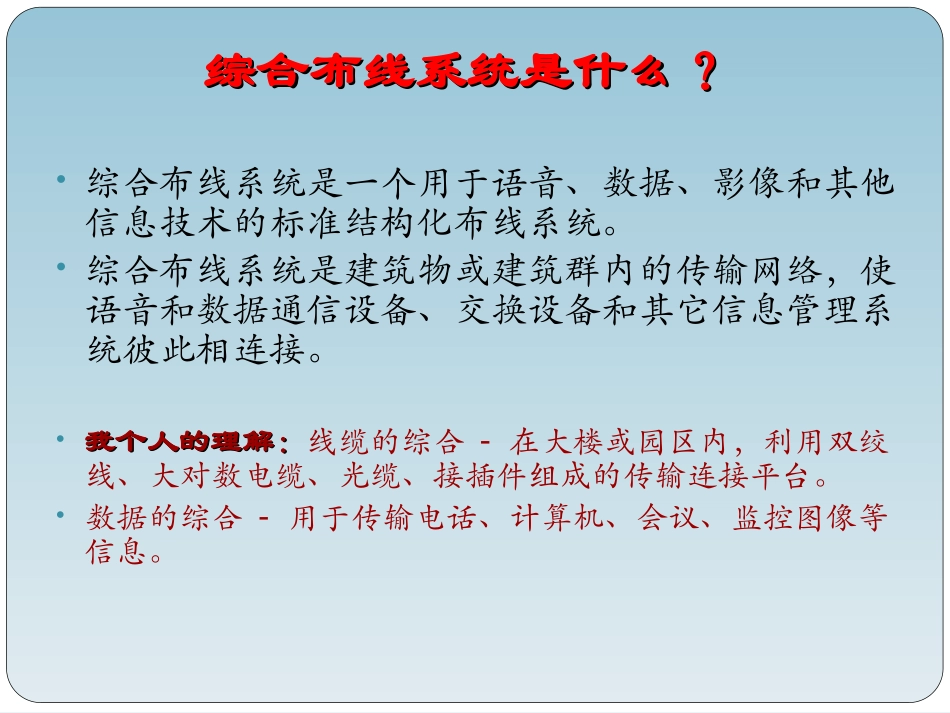

综合布线系统技术培训综合布线系统技术培训基础知识基础知识内容介绍内容介绍☞综合布线系统的基本概念☞综合布线系统的基本结构和组成☞在设计中的常见问题☞综合布线清单数量如何计算综合布线系统是什么？综合布线系统是什么？•综合布线系统是一个用于语音、数据、影像和其他信息技术的标准结构化布线系统。•综合布线系统是建筑物或建筑群内的传输网络，使语音和数据通信设备、交换设备和其它信息管理系统彼此相连接。•我个人的理解：我个人的理解：线缆的综合-在大楼或园区内，利用双绞线、大对数电缆、光缆、接插件组成的传输连接平台。•数据的综合-用于传输电话、计算机、会议、监控图像等信息。内容介绍内容介绍☞综合布线系统的基本概念☞综合布线系统的基本结构和组成☞在设计中的常见问题☞综合布线清单数量如何计算☞常见的专用名词解释www.nortec.com.cnwww.nortec.com.cn综合布线系统结构www.nortec.com.cnwww.nortec.com.cn综合布线系统工程各个子系统示意图综合布线系统工程宜按下列七个部分进行设计1、工作区2、配线子系统3、干线子系统4、建筑群子系统5、设备间6、进线间7、管理www.nortec.com.cnwww.nortec.com.cnwww.nortec.com.cnwww.nortec.com.cn综合布线系统结构www.nortec.com.cnwww.nortec.com.cn综合布线各个子系统简介www.nortec.com.cnwww.nortec.com.cn工作区子系统www.nortec.com.cnwww.nortec.com.cn配线子系统在GB50311-2000国家标准中称为水平子系统。配线子系统应由工作区信息插座模块、模块到楼层管理间连接缆线、配线架、跳线等组成。实现工作区信息插座和管理间子系统的连接，包括工作区与楼层管理间之间的所有电缆、连接硬件（信息插座、插头、端接水平传输介质的配线架、跳线架等）、跳线线缆及附件。配线子系统www.nortec.com.cnwww.nortec.com.cn干线子系统www.nortec.com.cnwww.nortec.com.cn设备间是在每幢建筑物的适当地点进行网络管理和信息交换的场地。对于综合布线系统工程设计，设备间主要安装建筑物配线设备。电话交换机、计算机主机设备及入口设施也可与配线设备安装在-起。设备间子系统www.nortec.com.cnwww.nortec.com.cn进线间是建筑物外部通信和信息管线的入口部位，并可作为入口设施和建筑群配线设备的安装场地。进线间是GB50311国家标准在系统设计内容中专门增加的，要求在建筑物前期系统设计中要有进线间，满足多家运营商业务需要，避免一家运营商自建进线间后独占该建筑物的宽带接入业务。进线间一般通过地埋管线进入建筑物内部，宜在土建阶段实施。进线间子系统www.nortec.com.cnwww.nortec.com.cn建筑群子系统应由连接多个建筑物之间的主干电缆和光缆、建筑群配线设备(CD)及设备缆线和跳线组成。建筑群子系统www.nortec.com.cnwww.nortec.com.cn管理管理：管理应对工作区、电信间、设备间、进线间的配线设备、缆线、信息插座模块等设施按-定的模式进行标识和记录。标识管理1,电缆标识标识管理1,电缆标识标识管理2,场标识标识管理3,插入标识标识管理3,插入标识www.nortec.com.cnwww.nortec.com.cn跳线的标识对于跳线的标识要求使用带有透明保护膜（带白色打印区域和透明尾部）的耐磨损、抗拉伸的标签材料（如乙烯基）。使用这种包裹和伸展性的材料做标签，即使缆线弯曲、变形以及经常的磨损，也不会使标签脱落和字迹模糊不清；www.nortec.com.cnwww.nortec.com.cn综合布线系统组成系统分级与组成：系统分级与组成综合布线系统信道应由最长90m水平缆线、最长10m的跳线和设备缆线及最多4个连接器件组成，永久链路则由90m水平缆线及3个连接器件组成。系统组成：系统组成：主要包含6个子系统工作区子系统水平子系统管理子系统（即楼层配线间系统）垂直主干子系统设备间子系统（即中心机房）建筑群连接子系统工作区子系统工作区子系统概念：工作区子系统是指从由水平子系统的信息插座到用户终端设备之间的连接。组成：1.工作区的信息模块（UTP/FTP)2.面板（单口/双口墙装86型面板、光纤面板、地插）3.跳线（UTP/FTP软跳线，双工光纤跳线，电话跳线）跳线最大长度不能超过5M。􀂃􀂾屏蔽模块采用9...
