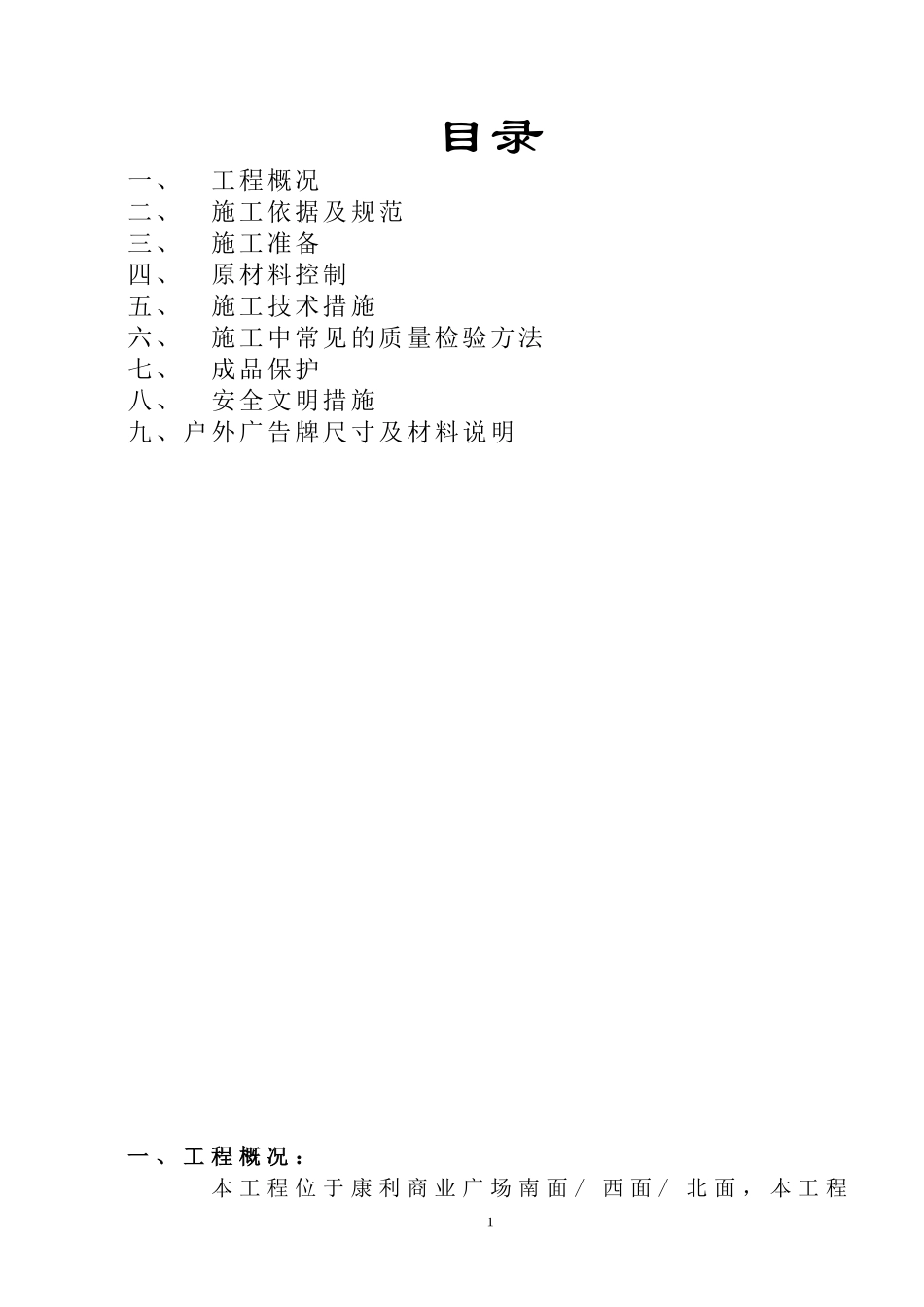

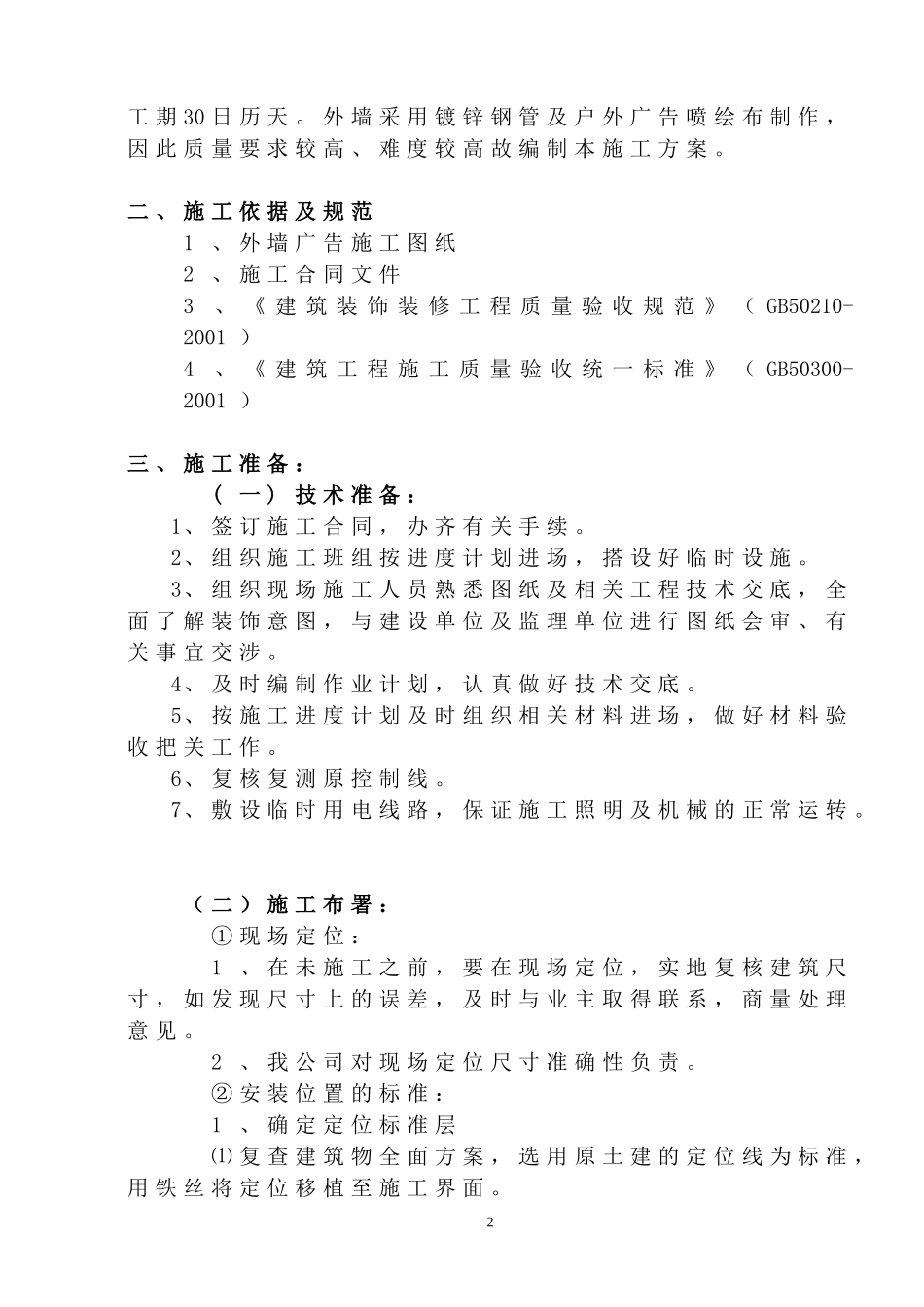

康利商业广场户外广告牌施工方案2014年7月目录一、工程概况二、施工依据及规范三、施工准备四、原材料控制五、施工技术措施六、施工中常见的质量检验方法七、成品保护八、安全文明措施九、户外广告牌尺寸及材料说明一、工程概况：本工程位于康利商业广场南面/西面/北面，本工程1工期30日历天。外墙采用镀锌钢管及户外广告喷绘布制作，因此质量要求较高、难度较高故编制本施工方案。二、施工依据及规范1、外墙广告施工图纸2、施工合同文件3、《建筑装饰装修工程质量验收规范》（GB50210-2001）4、《建筑工程施工质量验收统一标准》（GB50300-2001）三、施工准备：(一)技术准备：1、签订施工合同，办齐有关手续。2、组织施工班组按进度计划进场，搭设好临时设施。3、组织现场施工人员熟悉图纸及相关工程技术交底，全面了解装饰意图，与建设单位及监理单位进行图纸会审、有关事宜交涉。4、及时编制作业计划，认真做好技术交底。5、按施工进度计划及时组织相关材料进场，做好材料验收把关工作。6、复核复测原控制线。7、敷设临时用电线路，保证施工照明及机械的正常运转。（二）施工布署：①现场定位：1、在未施工之前，要在现场定位，实地复核建筑尺寸，如发现尺寸上的误差，及时与业主取得联系，商量处理意见。2、我公司对现场定位尺寸准确性负责。②安装位置的标准：1、确定定位标准层⑴复查建筑物全面方案，选用原土建的定位线为标准，用铁丝将定位移植至施工界面。22、标准定位标签位置及移植⑴标准层设定后，供安装用的标准线须设定，包括水平线、平面布置线及核对基准层。⑵安装之前须再次确认标准线正确与否，方可按标准定位开始设放安装用的标线。⑶在开始安装前，检查标准线时发现有任何阻碍安装工作的误差，应立即与相关部门协商校正。③分格定位线按定位线进行竖料安装用的分格线，竖料中心线的设定。⑴平面位置的检查及确认：在标准层与标准层之前利用铅锤通过一线以检查其按面的通道线（平面位置线）准确度。⑵水平线的确认：利用钢线做准备，用直角尺、水平仪检查核对层间的水平线移到层外侧表面，再利用钢卷尺测量标准层的距离，核对其水平线。四、原材料控制1、按设计图纸及变更图纸内容施工。2、国标镀锌方管，优质不锈钢及32丝以上广告喷绘布。五、施工方法及技术措施：1、型材加工制作：⑴用于加工型材的设备，机具应能保证加工的精度要求，所用的量具要能达到测量的精度，而且要定期检定，进行计量认证。⑵型材下料前，应对图纸进行认真核对，并对建筑物进行复测，按实际尺寸对型材下料尺寸进行调整。⑶进场的型材，必须查验其出厂合格证和产地证书，核对其型号，检查化学成分和力学性能报告。⑷加工精度要求：①截斜尺寸允许偏差如下表项目允许偏差（mm）3直角截料长度尺寸l1.0mm端头角度a10´斜角截料长度尺寸l1.0mm端头角度a15´②孔位允许偏差±0.5mm，孔距允许偏差±0.5mm，累计偏差不大于±1.0mm。③截斜端头不应有明显加工变形，毛刺不大于0.2mm。④铆钉用通孔应符合GB1521规定。⑤沉头螺钉用沉孔应符合GB1522的规定。⑥圆柱头螺栓用沉孔应符合GB1523规定。⑦螺栓孔的加工应符合设计要求。⑸构件中型材装配精度：①构件铝型材装配尺寸偏差应符合下表：②各相邻构件装配间隙及同一平面高低偏差符合下表：项目允许偏差（mm）装配间隙≤0.4同一平面高低差≤0.4⑹其它要求：型材的装配应牢固，各连接缝要进行可靠的密封处理，连接采用的自攻螺丝应采用镀锌处理，螺丝不宜尖部突出框槽内，以防局部挤压玻璃而使玻璃破裂。六、施工中常见的质量检验方法隐框玻璃幕墙安装的允许偏差和检验方法项次项目允许偏差（mm）检验方法1垂直度高度≤30m10用经纬仪检查30m＜高度≤60m1560m＜高度≤90m20高度＞90m252水平度层高≤3m3用水平仪检查层高＞3m543平整度2用2m靠尺和塞尺检查4板材立面垂直度2用垂直检测尺检查5板材上沿水平度2用1m水平尺和钢尺检查6相邻板材角错位1用钢尺检查7阳角方正2用直尺检测检查8接逢直线度3拉5m线，白足5m拉通线，用钢直尺检查9接逢高低差1用钢直尺和塞尺检查10接逢宽度1用钢尺检查七、成品保护㈠保养应按下列要求进行：1、应根据面积灰尘污...
