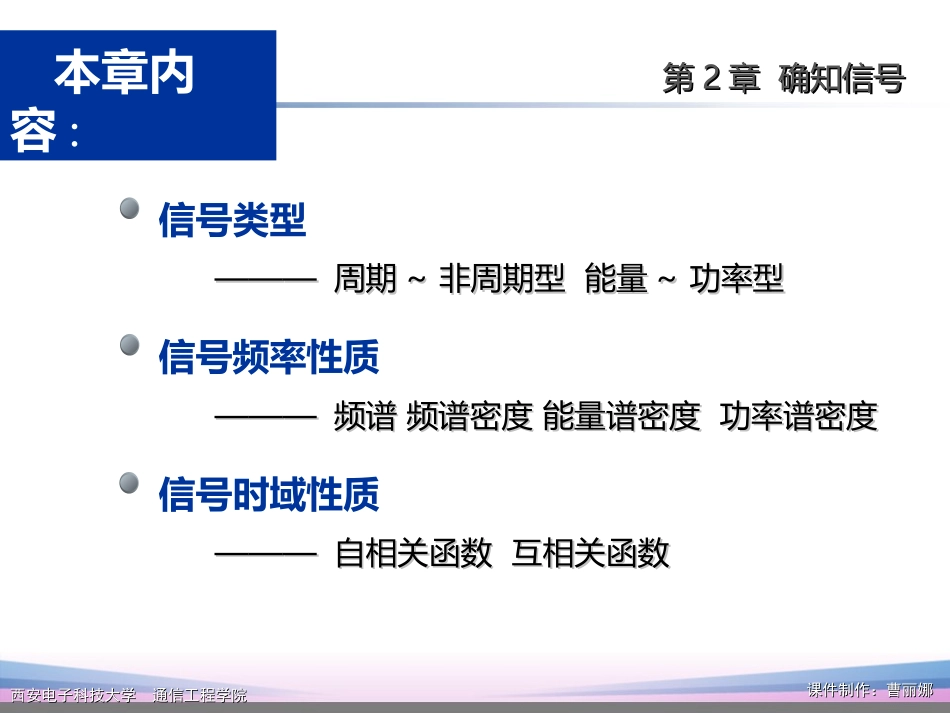

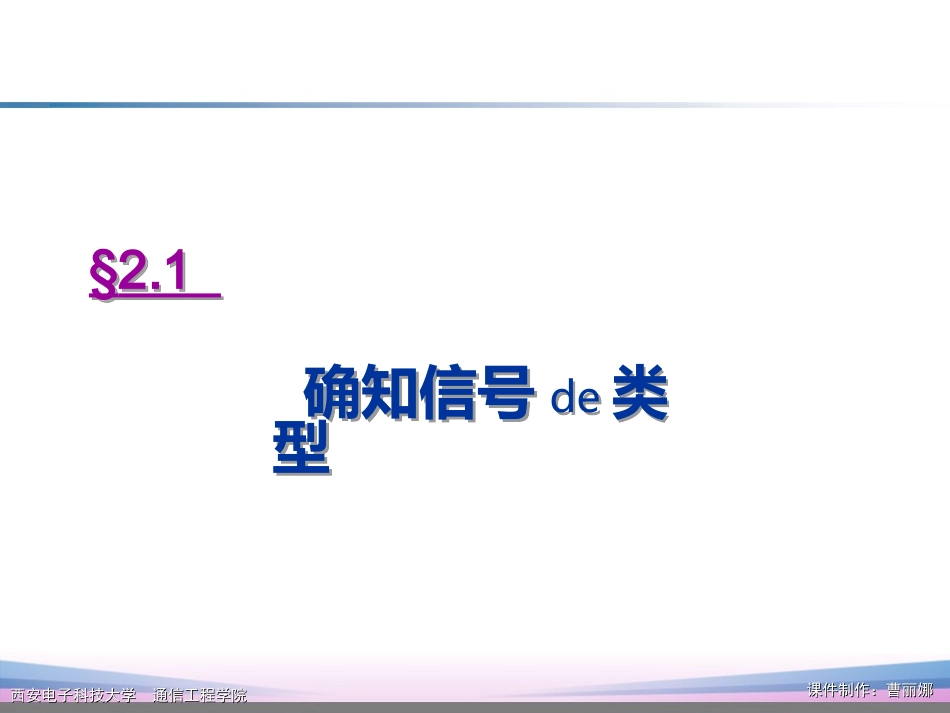

西安电子科技大学通信工程学院西安电子科技大学通信工程学院课件制作：曹丽娜课件制作：曹丽娜确知信号通信原理（第通信原理（第77版版））樊昌信曹丽娜编著第第22章章西安电子科技大学通信工程学院西安电子科技大学通信工程学院课件制作：曹丽娜课件制作：曹丽娜本章内容:第第22章确知信号章确知信号信号类型信号频率性质信号时域性质——————周期周期~~非周期型能量非周期型能量~~功率型功率型——————频谱频谱密度能量谱密度功率谱密度频谱频谱密度能量谱密度功率谱密度——————自相关函数互相关函数自相关函数互相关函数西安电子科技大学通信工程学院西安电子科技大学通信工程学院课件制作：曹丽娜课件制作：曹丽娜确知信号de类型确知信号de类型§2.1§2.1西安电子科技大学通信工程学院西安电子科技大学通信工程学院课件制作：曹丽娜课件制作：曹丽娜每隔一定的时间间隔按相同规律重复且无始无终。周期信号：非周期信号：——在定义域内的任意时刻都有确定和可预知的函数值。否则，为随机信号或不确知信号。——在定义域内的任意时刻都有确定和可预知的函数值。否则，为随机信号或不确知信号。何谓确知信号？确知信号分类——根据信号的不同特征，可将信号进行不同的分类。满足上式的最小T0（T0>0）称为信号的基波周期。1.按照是否具有周期重复性区分……矩形脉冲西安电子科技大学通信工程学院西安电子科技大学通信工程学院课件制作：曹丽娜课件制作：曹丽娜周期信号：定义在(-∞，∞)区间，每隔一定时间T(或整数N），按相同规律重复变化的信号。连续周期信号f(t)满足f(t)=f(t+mT)，m=0,±1,±2,…离散周期信号f(k)满足f(k)=f(k+mN)，m=0,±1,±2,…满足上述关系的最小T(或整数N)称为该信号的周期。西安电子科技大学通信工程学院西安电子科技大学通信工程学院课件制作：曹丽娜课件制作：曹丽娜2.按照信号能量是否有限区分2()Estdt/22/21lim()TTTPstdtT能量功率能量信号：功率信号：例如，单个矩形脉冲。例如：直流信号、周期信号和随机信号。将信号s(t)施加于1Ω电阻上，它所消耗的瞬时功率为|s(t)|2，在区间(–∞,∞)的能量和平均功率定义为西安电子科技大学通信工程学院西安电子科技大学通信工程学院课件制作：曹丽娜课件制作：曹丽娜确知信号de频域性质确知信号de频域性质§2.2§2.21.狄拉克(Dirac)定义1d)(00)(tttt00d)(d)(tttt函数值只在t=0时不为零；积分面积为1；t=0时，，为无界函数。tto(1)δ(t)狄利克雷（Dirichlet）条件条件3:在一周期内，信号绝对可积。条件2：在一周期内，极大值和极小值的数目应是有限个。条件1：在一周期内，如果有间断点存在，则间断点的数目应是有限个。例1不满足条件1的例子如下图所示，这个信号的周期为8，它是这样组成的：后一个阶梯的高度和宽度是前一个阶梯的一半。可见在一个周期内它的面积不会超过8，但不连续点的数目是无穷多个。tfO18t821例2不满足条件2的一个函数是10,π2sintttftfO11t1对此函数，其周期为1，有1d10ttf在一周期内，信号是绝对可积的(T1为周期)TttfTd1100d)(TttttfTTtnnttfTttfTFd1de11j说明与平方可积条件相同，这一条件保证了每一系数Fn都是有限值，因为nF例3周期信号，周期为1，不满足此条件。10,1tttftfO1212t1欧拉公式复平面上的一个单位圆上的点，与实轴夹角为θ时，此点可表示为e是自然对数的底，此式称为欧拉(Euler)公式。e可以用计算方法定义为1lim12.71828nnencossinj欧拉公式与三角函数的关系三角函数可表示为cossin22jjjjeeeej欧拉公式与三角函数的关系1sin2jtjtteej欧拉(Euler)公式1cos2jtjtteecossinjtetjt以正弦信号和复指数信号为基本函数，任意信号将分解为一系列不同频率的正弦信号或复指数信号之和或积分。tje——由时域分析转入变换域...
