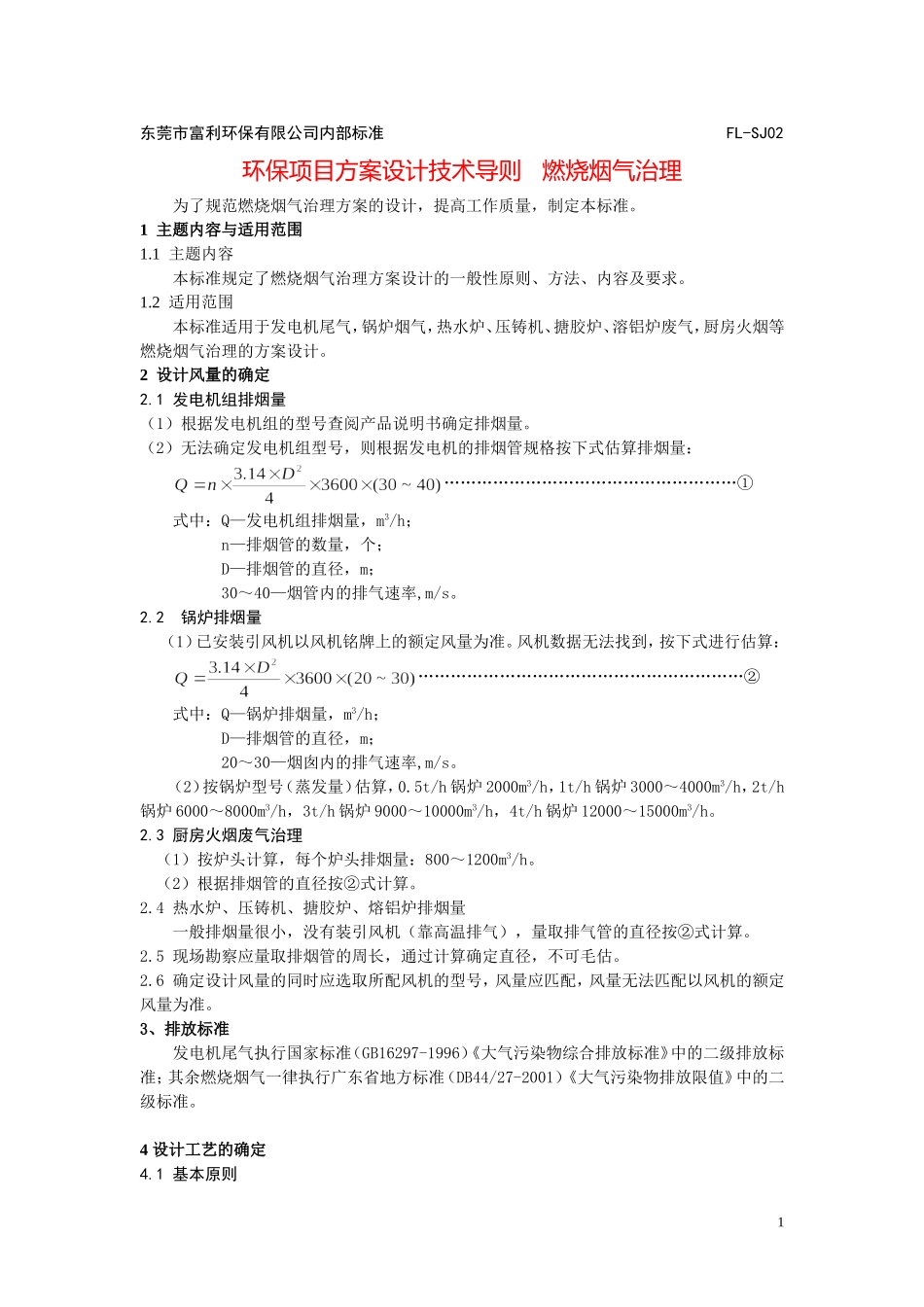

东莞市富利环保有限公司内部标准FL-SJ02环保项目方案设计技术导则燃烧烟气治理为了规范燃烧烟气治理方案的设计，提高工作质量，制定本标准。1主题内容与适用范围1.1主题内容本标准规定了燃烧烟气治理方案设计的一般性原则、方法、内容及要求。1.2适用范围本标准适用于发电机尾气，锅炉烟气，热水炉、压铸机、搪胶炉、溶铝炉废气，厨房火烟等燃烧烟气治理的方案设计。2设计风量的确定2.1发电机组排烟量（1）根据发电机组的型号查阅产品说明书确定排烟量。（2）无法确定发电机组型号，则根据发电机的排烟管规格按下式估算排烟量：………………………………………………①式中：Q—发电机组排烟量，m3/h；n—排烟管的数量，个；D—排烟管的直径，m；30～40—烟管内的排气速率,m/s。2.2锅炉排烟量（1）已安装引风机以风机铭牌上的额定风量为准。风机数据无法找到，按下式进行估算：……………………………………………………②式中：Q—锅炉排烟量，m3/h；D—排烟管的直径，m；20～30—烟囱内的排气速率,m/s。（2）按锅炉型号（蒸发量）估算，0.5t/h锅炉2000m3/h，1t/h锅炉3000～4000m3/h，2t/h锅炉6000～8000m3/h，3t/h锅炉9000～10000m3/h，4t/h锅炉12000～15000m3/h。2.3厨房火烟废气治理（1）按炉头计算，每个炉头排烟量：800～1200m3/h。（2）根据排烟管的直径按②式计算。2.4热水炉、压铸机、搪胶炉、熔铝炉排烟量一般排烟量很小，没有装引风机（靠高温排气），量取排气管的直径按②式计算。2.5现场勘察应量取排烟管的周长，通过计算确定直径，不可毛估。2.6确定设计风量的同时应选取所配风机的型号，风量应匹配，风量无法匹配以风机的额定风量为准。3、排放标准发电机尾气执行国家标准（GB16297-1996）《大气污染物综合排放标准》中的二级排放标准；其余燃烧烟气一律执行广东省地方标准（DB44/27-2001）《大气污染物排放限值》中的二级标准。4设计工艺的确定4.1基本原则1一般采用喷淋洗涤湿式除尘，加碱脱硫工艺。喷淋液循环使用，定期外排，一般不配套废水处理设施（用户特别要求的除外）。烧柴废气烟气较黑，只进行洗涤，但除尘效果要好；燃油（柴油）废气在洗涤的同时应加碱脱硫；燃煤、燃重油项目东莞已禁止报批。4.2发电机尾气治理工艺4.2.1工艺的确定原则（1）发电机尾气靠背压排气，一般不加引风机，治理系统尽量简化，以减少系统阻力。（2）燃烧效果较好的发电机一般只在开机时烟气较黑，不必设置太复杂的工艺。（3）根据用户的经济实力确定工艺，工程预算应在用户可承受范围内。（4）根据项目的具体特点确定治理工艺。（5）原则上每台发电机组配置1套治理系统，以免引起发电机组“回水”。（6）不推荐采用填料塔、旋流板塔等阻力大、易堵塞的设备。（7）尾气治理时因喷淋洗涤、烟气扩容等因素，本身有很好的降噪效果，不必在尾气管上再加装消声器，以免增大阻力。(8)要求较严的企业，可以配套废水处理系统，或设置简单的干化池过滤废水。4.2.2发电机尾气治理可根据具体情况，选用以下工艺：（1）燃烧效果较好，烟气较白，用户要求投资额较小的项目，采用较简单的“水浴冲击法”或“空心喷淋法”工艺。（2）发电机组数目较少，要求治理效果较好，采用“水浴+喷淋”一体化成套设备工艺。（3）发电机组数目众多，采用“旋风水漠除尘”工艺，每台机组设置1个旋风塔，多个塔共用1个循环水池和1套加药装置，每塔配1个循环水泵。尾气管上已安装二级消声器，高度较大，应选用“上进风”旋风水膜除尘工艺。（4）发电机组燃烧效果较差，或用户要求较高的除黑烟效果时，选择“旋流板塔除尘脱硫”工艺。4.3净化系统设计目前东莞市环保局认可、推荐的工艺为“旋流板塔除尘脱硫工艺”。烧柴锅炉只需保证洗涤除尘效率，燃油锅炉需加碱脱硫。4.3其它燃油烟气治理工艺厨房燃烧烟气在经济许可的情况下，可以采用“炉头改造”工艺。烧柴或不进行炉头改造的项目，可采用“双层喷淋塔”、“填料塔”等工艺，需加引风机。热水炉、压铸机、搪胶炉、溶铝炉等其它燃油废气，类似于锅炉废气治理，风量较小（小于5000m3/h）的项目采用“填料塔”工艺，风量较大的采用“旋流板塔”工艺，均需加引风...
