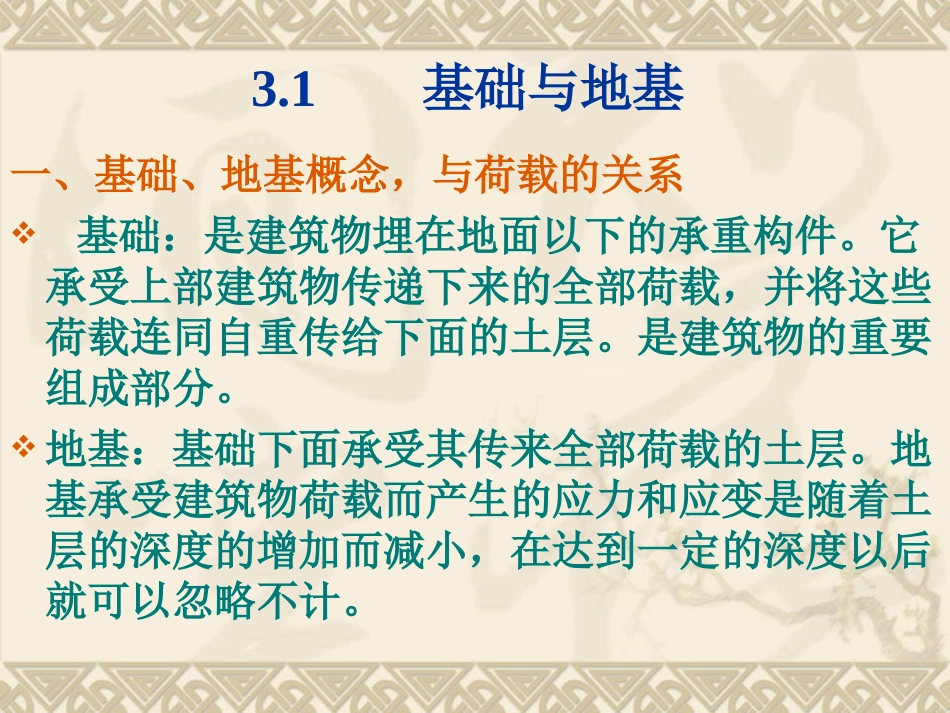

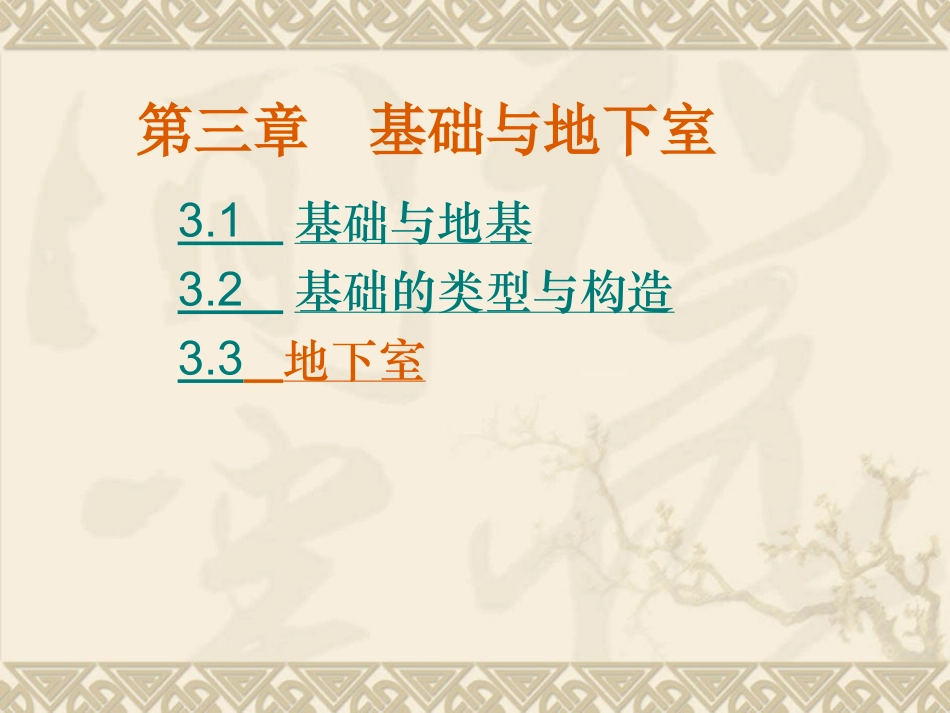

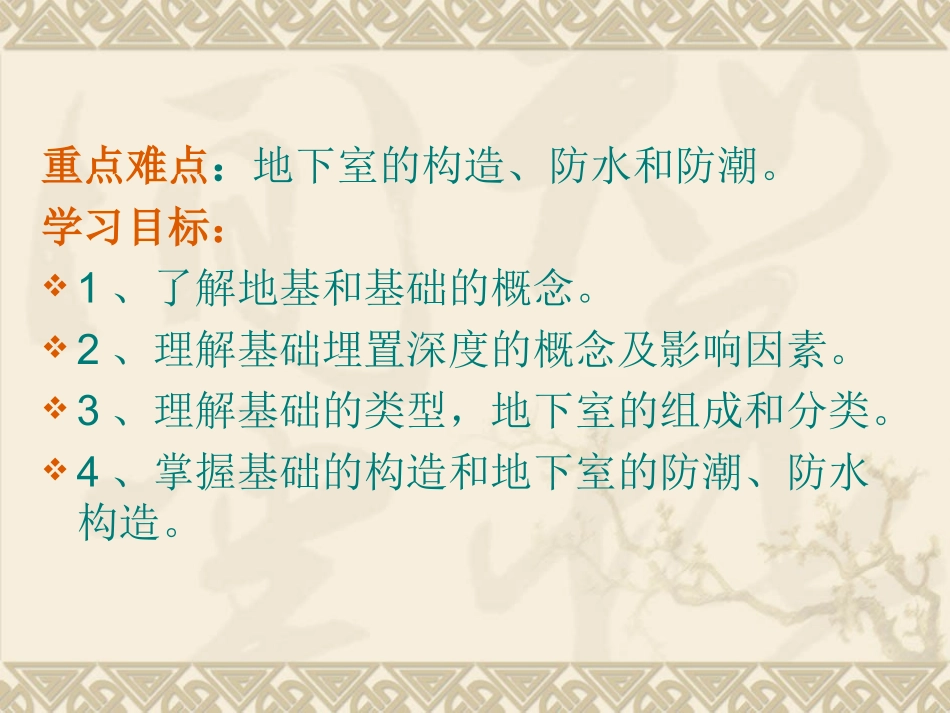

第三章基础与地下室3.1基础与地基3.2基础的类型与构造3.3地下室重点难点：地下室的构造、防水和防潮。学习目标：1、了解地基和基础的概念。2、理解基础埋置深度的概念及影响因素。3、理解基础的类型，地下室的组成和分类。4、掌握基础的构造和地下室的防潮、防水构造。3.1基础与地基一、基础、地基概念，与荷载的关系基础：是建筑物埋在地面以下的承重构件。它承受上部建筑物传递下来的全部荷载，并将这些荷载连同自重传给下面的土层。是建筑物的重要组成部分。地基：基础下面承受其传来全部荷载的土层。地基承受建筑物荷载而产生的应力和应变是随着土层的深度的增加而减小，在达到一定的深度以后就可以忽略不计。地基土具有压缩、沉降、抗剪、滑坡特性地基承载力计算公式：征值修正后的地基承载力特基础自重及土重力荷载组合时，上部竖向aKKaKKfGFfGFA/)(二、地基分类天然地基：是指天然土层具有足够承载力，不需经人工改良或加固即可以在上面建造房屋的地基。人工地基：经过人工加固和处理的土层称为人工地基人工地基常采用的方法：1、压实法（重锤、强夯、振动压实）2、换土法3、水泥搅拌法（浆液深层搅拌法、粉体喷搅法）4、化学加固法三、基础的埋置深度及其设计要求1、基础的埋置深度基础埋深:是指自室外设计地坪至基础底面的垂直距离。浅基础：基础埋深不超过5m时，此类基础称为浅基础。深基础：基础埋深超过5m时,此类基础称为深基础，如桩基、沉箱、沉井和地下连续墙等。基础埋深应≥500mm。基础的埋深2、影响基础埋深的因素1.地基土层构造及上部荷载的大小和性质基础应建造在坚实的土层上。a如果地基土层为均匀好土，则应尽量浅埋。b如果地基土层不均匀，既有好土，又有软土，若坚实土层离地面近，土方开挖量不大，可挖去软土，将基础埋在好土层上c若坚实土层很深，可做地基加固处理，或将基础埋在好土上，或采用桩基础，具体方案应在作技术经济比较后确定。一般高层建筑的基础埋置深度为地面以上建筑物总高度的1/10。地基土层对基础埋深的影响2.工程地质和水文地质条件基础埋深一般在地下水位以上。地下水位高时，基础埋深在最低地下水位以下200mm。地下水位对基础埋深的影响3、冻结深度冰冻线：地面以下，冻结土与不冻结土的分界线称为冰冻线。冰冻线的深度称为冻结深度。基础底面置于冰冻线以下。冻结深度对基础埋深的影响4.相邻基础埋深一般情况下：新基础应尽量浅于原有基础。当新基础深于原有基础时，两基础间保持一定的距离L。相邻基础埋深的影响3.2基础的分类和构造一、基础的设计要求1、应具有足够的承载力和刚度2、应具有足够的强度和耐久性3、经济方面的要求二、基础类型1.按构造形式分可分为独立基础、条形基础、筏式基础、桩基础、箱形基础等。1）独立基础当建筑物上部采用框架结构或单层排架结构承重，且柱距较大时，基础常采用方形或矩形的单独基础，这种基础称独立基础。独立基础（a）阶梯形（b）锥形（c）杯形(d)正在施工的独立基础2）条形基础基础为连续的长条形状时称为条形基础。条形基础一般用于墙下，也可用于柱下。条形基础(a)墙下条形(b)柱下条形(c)正在施工的独立基础3）筏式基础当上部荷载较大，地基承载力较低，条形基础的底面积占建筑物平面面积较大比例时，可考虑选用整片的筏板承受建筑物的荷载并传给地基，这种基础形似筏子，称筏式基础。筏形基础（a)板式（b)梁板式4）箱形基础当建筑物很大，或浅层地质情况较差，基础需埋深时，为增加建筑物的整体刚度，不致因地基的局部变形影响上部结构时，常采用钢筋砼将基础四周的墙、顶板、底板整浇成刚度很大的盒状基础，叫箱形基础箱形基础(a)构造图(b)正在施工的箱形基础5）桩基础当建筑物荷载较大，地基的软弱土层厚度在5m以上，基础不能埋在软弱土层内，或对软弱土层进行人工处理困难和不经济时，常采用桩基础。桩基的种类很多，最常采用的是钢筋混凝土桩，其根据施工方法不同可分为打入桩，压入桩，振入桩及灌入桩等，见图2-10。根据受力性能不同，又可以分为端承桩和摩擦桩等，见图2-11。2.按所用材料和传力情况分类（1）刚性基...
