装饰施工图识读VIP免费

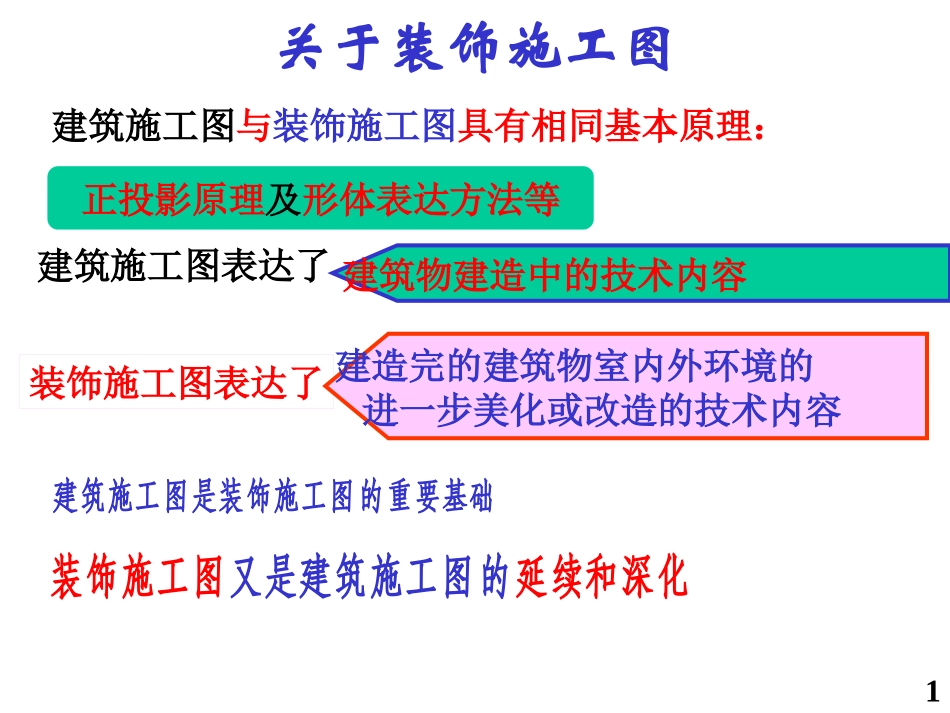

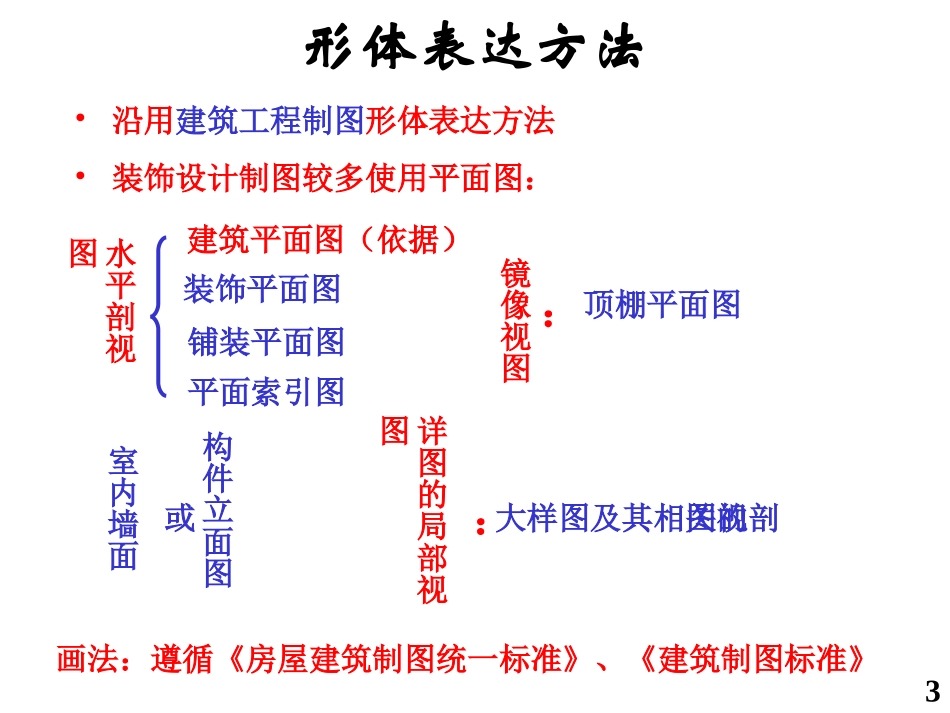

1建筑施工图与装饰施工图具有相同基本原理：建筑施工图表达了建筑施工图是装饰施工图的重要基础建筑物建造中的技术内容装饰施工图表达了建造完的建筑物室内外环境的进一步美化或改造的技术内容正投影原理及形体表达方法等装饰施工图又是建筑施工图的延续和深化关于装饰施工图2套用标准：参照港台地区和欧美等国装饰设计制图方法建筑制图的国家标准《房屋建筑制图统一标准》、《建筑制图标准》；装饰设计制图部分基本规定3画法：遵循《房屋建筑制图统一标准》、《建筑制图标准》•沿用建筑工程制图形体表达方法•装饰设计制图较多使用平面图：建筑平面图（依据）装饰平面图铺装平面图平面索引图水平剖视图镜像视图：顶棚平面图室内墙面构件立面图或详图的局部视图：大样图及其相关的剖视图形体表达方法4详图符号与建筑制图基本一致详图索引符号•各构配件详图索引符号：•平面图中的立面内视索引符号：同建筑制图服务于各种立面的详图索引符号——具有方向性详图符号与详图索引符号5索引符号和详图符号的对应关系被索引详图在第23页索引符号在第22页6关于内视符号关于内视符号为了表达室内立面在平面图中的位置，应在平面图上用内视符号内视符号注明视点位置、方向及立面编号。内视符号用直径8～12mm细实线圆圈加实心箭头和字母表示。箭头和字母所在的方向表示立面图的投影方向，同时相应字母也被作为对应立面图的编号。如箭头指向A方向的立面图被称之为A立面图，箭头指向B方向的立面图被称之为B立面相等。7内视符号示例内视符号示例8多层构造共用引出线多层构造或多层管道的共用引出线，应通过被引出的各层。文字说明宜注写在横线的上方，也可注写在横线的端部。注写顺序必须与被说明的层次一致。若层次为横向排序，则由上至下的说明顺序与从左到右的层次一致。25厚1∶2.5干硬性水泥砂浆结合层20厚大理石面层配色水泥浆擦缝水泥砂浆结合层80厚C15混凝土垫层素土夯实基土多层构造引出线瓷砖贴面（面层）砖墙（基层）8~10厚水泥石灰膏砂浆（粘结层）15厚1∶3水泥砂浆打底（底层）9装饰施工图的组成装饰施工图是用于表达建筑物室内室外装饰美化要求的图样。装饰施工图是以透视效果图为主要依据，采用正投影等投影法反映建筑的装饰结构、装饰造型、饰面处理，以及反映家具、陈设、绿化等布置内容。图纸内容一般有平面布置图、顶棚平面图、装饰立面图、装饰剖面图和节点详图等。10地面铺装平面图11用于索引剖面图的索引符号示例楼梯栏杆详图12装饰施工图的特点装饰施工图是在建筑施工图的基础上，结合环境艺术设计的要求，更详细地表达了建筑空间的装饰做法及整体效果。装饰施工图与建筑施工图的图示方法、尺寸标注、图例代号等基本相同。装饰施工图既反映了墙、地、顶棚三个界面的装饰结构、造型处理和装修做法，又图示了家具、织物、陈设、绿化等的布置，乃至制作详图。13常用建筑材料图例1～914常用建筑材料图例10～1815常用建筑材料图例19～2716（三）室内装饰平面图常用图例17装饰施工图的内容(1)平面布置图的形成平面布置图是假想用一水平的剖切平面，沿需装饰的房间的门窗洞口处作水平全剖切，移去上面部分，对剩下部分所作的水平正投影图。平面布置图的比例一般采用1∶100、1∶50，内容比较少时采用1∶200。剖切到的墙、柱等结构体的轮廓用粗实线表示，其他内容均用细实线表示。1.平面布置图181.图上尺寸内容有三种：一是建筑结构体的尺寸；二是装饰布局和装饰结构的尺寸；三是家具、设备等尺寸。2.表明装饰结构的平面布置、具体形状及尺寸，表明饰面的材料和工艺要求。3.室内家具、设备、陈设、织物、绿化的摆放位置及说明。4.表明门窗的开启方式及尺寸。5.画出各面墙的立面投影符号(或剖切符号)。(2)平面布置图示内容19某会议室平面布置图202.顶棚平面图(1)顶棚平面图的形成用一个假想的水平剖切平面，沿需装饰房间的门窗洞口处作水平全剖切，移去下面部分，对剩余的上面部分所作的镜像投影，就是顶棚平面图。镜像投影是镜面中反射图像的正投影。顶棚平面图用于反映房间顶面的形状、装饰做法及所属设备的位置、尺寸等内容。21某会议室顶棚平面...
