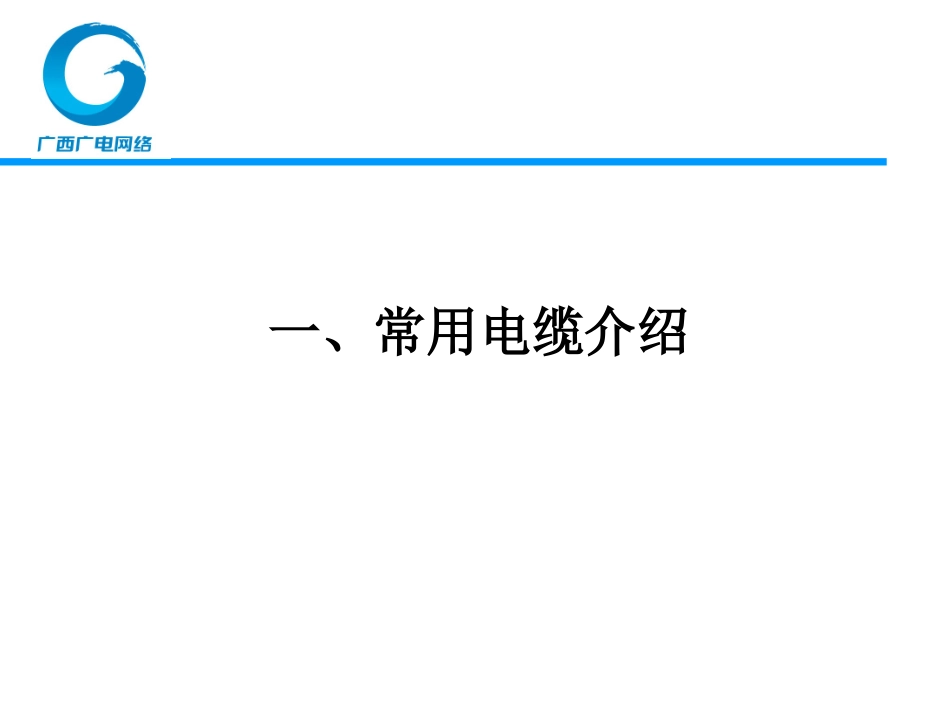

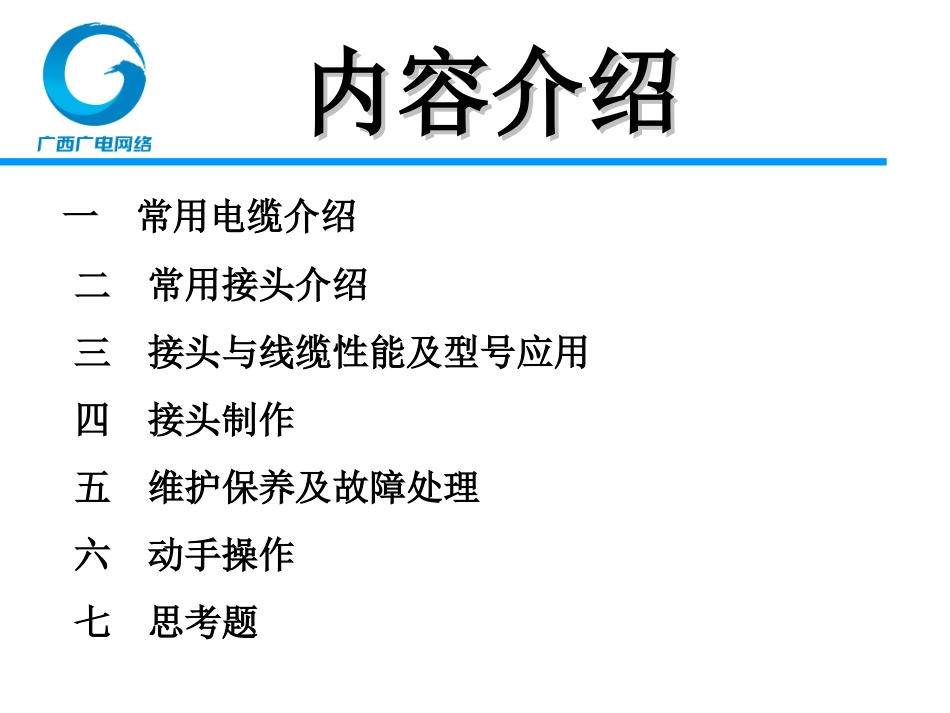

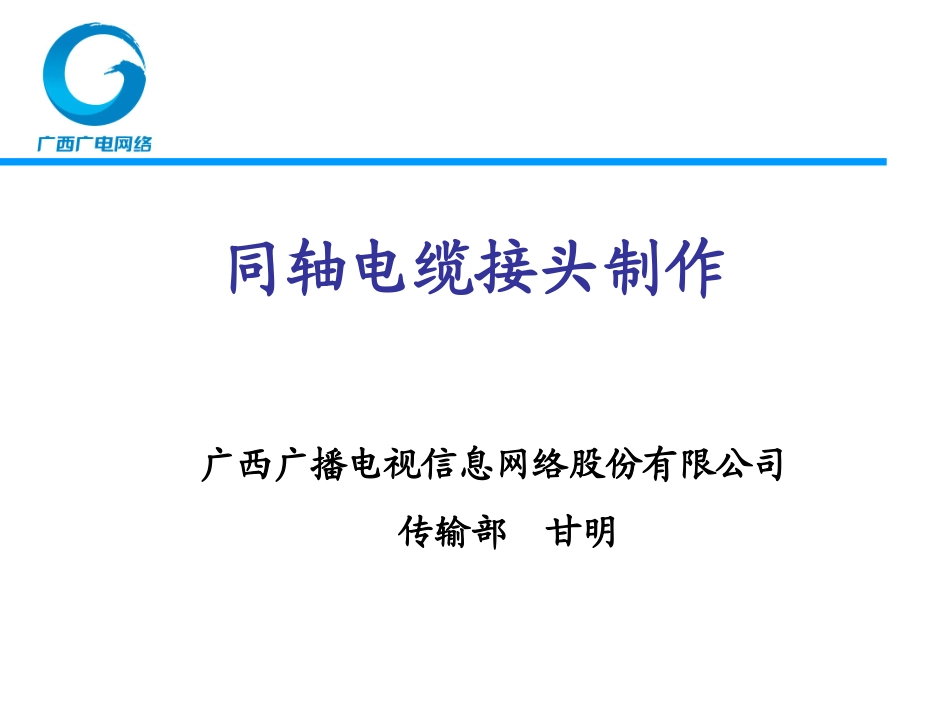

同轴电缆接头制作广西广播电视信息网络股份有限公司传输部甘明一常用电缆介绍二常用接头介绍三接头与线缆性能及型号应用四接头制作五维护保养及故障处理六动手操作七思考题内容介绍内容介绍一、常用电缆介绍（一）、SDH常用同轴电缆的介绍目前SDH光网络中常用同轴电缆有：SYV-75-2-1、SFYZ-75-2-1、SYFVZ-75-1-1、SYV-75-2-2、SFYZ-75-2-1、SFYFZ-75-1-1等。如图中“S”表示同轴射频电缆,“Y”表示绝缘介质为聚乙烯,“V”表示保护套材料为聚氯乙稀,“75”表示特性阻抗为75欧姆。“-2-1”代表线的直径大小型号。这是比较常见的一种电缆。常用电缆介绍（二）、电缆概念和结构1、传输线：凡是可以传送光网络电磁能量的导线都称为传输线。2、同轴电缆：是传输线的一种，所谓同轴是指传输线的内导体的轴线与外导体的轴线相同。3、组成：同轴电缆是由内、外导体组成，两个导体同轴布置，传输信号完全限制在外导体内，外导体接地作为屏蔽层传输线，从而保证其屏蔽性能好、传输损耗低小、抗干扰性强、使用频带宽。常被用于频率较高的信号的传输。常用电缆介绍常用电缆介绍常用电缆介绍（三）、常用的电缆图事物图常用电缆介绍同轴电缆线75Ω–2-1传输线（常用于45M）75Ω–1-1传输线（常用于2M）分类代号－绝缘介质材料代号－护套材料代号－派生特性－特征阻抗－绝缘介质芯现外径整数值－屏蔽层。分类代号：S－同轴射频，SE－射频对称电缆，ST－特种射频电缆。绝缘介质材料：Y－聚乙烯、F－聚四氟乙烯（F46）、X－橡皮、W－稳定聚乙烯、D－聚乙烯空气、U－氟塑料空气护套材料代号：V－聚氯乙稀、Y－聚乙烯、W－物理发泡、D－锡铜、F－氟塑料；派生特性：Z－综合/组合电缆（多芯）、P－多芯再加一层屏蔽铠装；特性阻抗：50欧姆、75欧姆、120欧姆。绝缘介质芯线外径整数值：以毫米为单位1、2、3、4、5......屏蔽层：一般屏蔽层有一层、两层、三层及四层。常用电缆介绍二、常用接头介绍1、DDF侧常用同轴连接器，L9（1.6/5.6）:俗称西门子同轴头，因为西门子DDF架使用的同轴连接器而得名。具有螺纹锁定机构射频同轴连接器、连接尺寸为M9*0.5。L9连接器的导体接触件材料为铍青铜、锡磷青铜，连接器内导体接触区域的镀金厚度不小于2.0微米。L9是国内的叫法，国际上称作1.6/5.6同轴连接器。2、L9头常见有3种规格，主要区别是配合使用的线缆口径大小不同。*制作时注意各接头的口径大小常用接头介绍使用在-1的2M线上使用在-2的75Ω的线上使用在-2-2的新型45M线上3、适配器接口形式，常用为BNC接头，为卡口形式，安装方便且价格低廉。SMA、TNC为螺母连接，满足高震动环境对连接器的要求。SMB则为插拔式，具有快速连接断开功能。还有用于同轴线的接头还有常见的视音频莲花头等。各种BNC头图例：常用接头介绍三、接头与线缆性能及型号应用（一）、同轴电缆的技术参数1、单元护套外径、外导体（编织线）外径、内导体外径，这三个尺寸是与相应的同轴头配合使用的关键参数。2、电气参数：特性阻抗、绝缘界电强度、衰减常数、回波损耗等。3、特性阻抗为75欧姆的同轴电缆一般用于视频或其他300MHz以下频率的数字信号传输，主要用于大长度电缆的光网络系统接头与线缆性能及型号应用（二）、同轴电缆传输距离电信号在电缆中的最长传输距离与该电接口的输出口规范、输入口规范、同轴线的衰减有关。接头与线缆性能及型号应用传输速率使用同轴电缆最长传输实测值2M（75欧）SYV－75－2－1280米34/45MSYV－75－2－1（且单板设置“加均衡”）140米140MSYV－75－2－270米155MSYV－75－2－260米三、应用传输系统中的这些电缆和接头常用于交换机中继模块与DDF的连接、光网络设备的电接口与DDF的连接、适配器与DDF的连接等。常见的有75欧姆的2M/45M/155M中继线，均采用同轴电缆。接头与线缆性能及型号应用四、接头制作（一）、DDF数字配线电缆头制作方法1、准备工具：斜口钳、剥线钳、六角压线钳、烙铁、焊锡；2、使用注意事项：使用带接地的烙铁并保证接地良好，或将要制作的电缆与设备分离，防止漏电烧坏设备；接头制作3、制作步骤：①、剥线：使用剥线钳将线缆绝缘外层剥去接头制作②、焊接芯线：依次套入电缆头尾套，...
