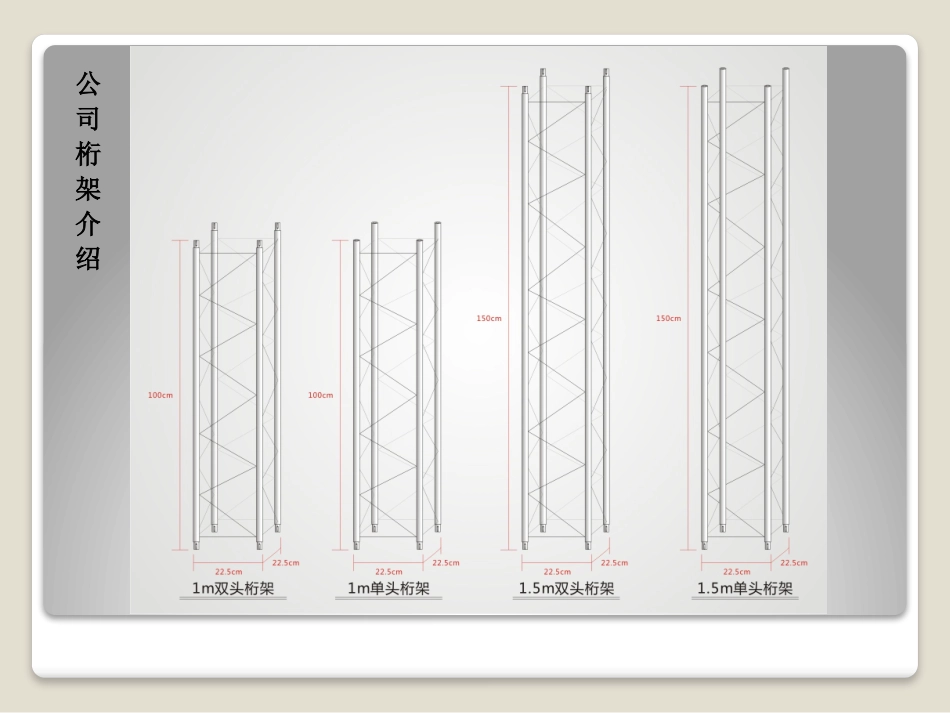

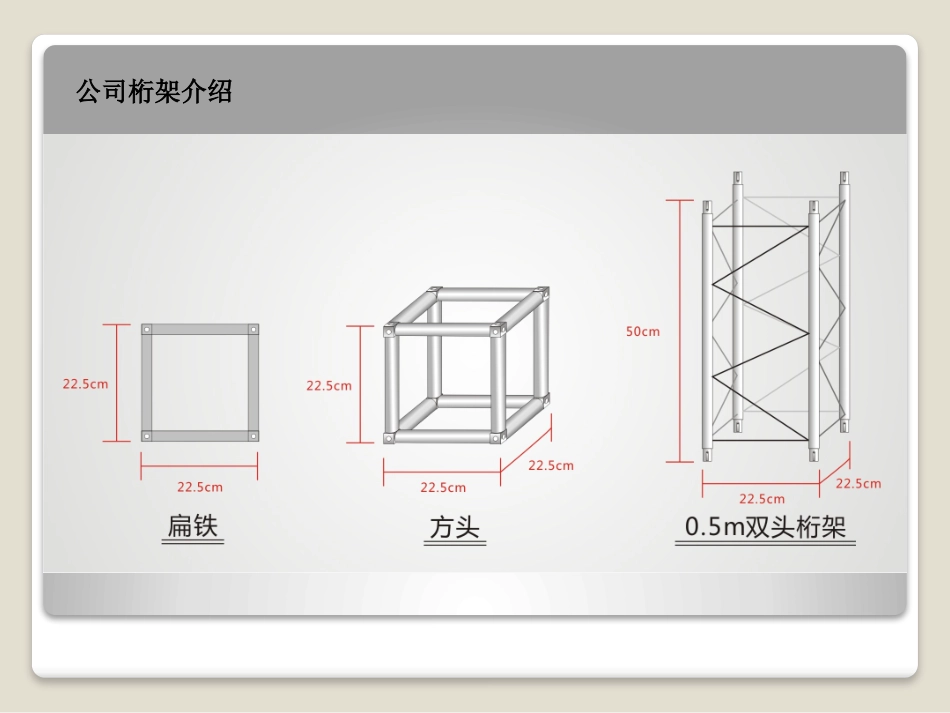

桁架构成及喷绘画面计算方法公司桁架介绍公司桁架介绍案例说明1.天福克拉南坪销售中心需要搭建一个4mx3m的单边户外桁架展板,要求画出桁架结构图和算出喷绘画面的尺寸?计算桁架方式2个方头22.5x2=45长度400cm—45cm=355cm(因为桁架组装出来的规格为:350cm)高度300cm—45cm=255cm(因为桁架组装出来的规格为:250cm)方头4个1.5m单4个1m单4个1m双4个计算喷绘画面方式桁架尺寸:长395cmx高295cm画面喷绘尺寸:长:395cm+13cm+13cm=421cm高:295cm+13cm+13cm=321cm2.北麓官邸需要搭建一个长7米x宽4米x高4米的户外展厅,门楣高为1m、柱子高为3m、要求画出桁架结构图和算出需要安装的喷绘画面的尺寸?计算桁架方式2个方头22.5x2=45门楣正面长度700cm—45cm=655cm(因为桁架组装出来的规格为:650cm)门楣侧面长度400cm—45cm=355cm(因为桁架组装出来的规格为:350cm)展厅高度构成:门楣高度:95cm(方头2个45cm+50cm双头)+3个100cm桁架=395cm方头8个1.5m单22个1m单18个1m双14个0.5m双4个扁铁4个顶棚喷绘尺寸:长695cmx宽422.5cm顶棚喷绘画面计算方式门楣喷绘画面计算方式内背景喷绘画面计算方式外背景喷绘画面计算方式作习题1.1.方头的规格:2.我们公司的桁架有那几种规格?动手题1.荣昌五洲国际商贸城需要搭建一个5.5mx4.5m的单边户外桁架展板,要求画出桁架结构图和算出喷绘画面的尺寸?2.天福克拉需要搭建一个长6米x宽6米x高4.5米的户外展厅,门楣高为1.5m、柱子高为3m、要求画出桁架结构图和算出需要安装的喷绘画面的尺寸?Thanks谢谢聆听
