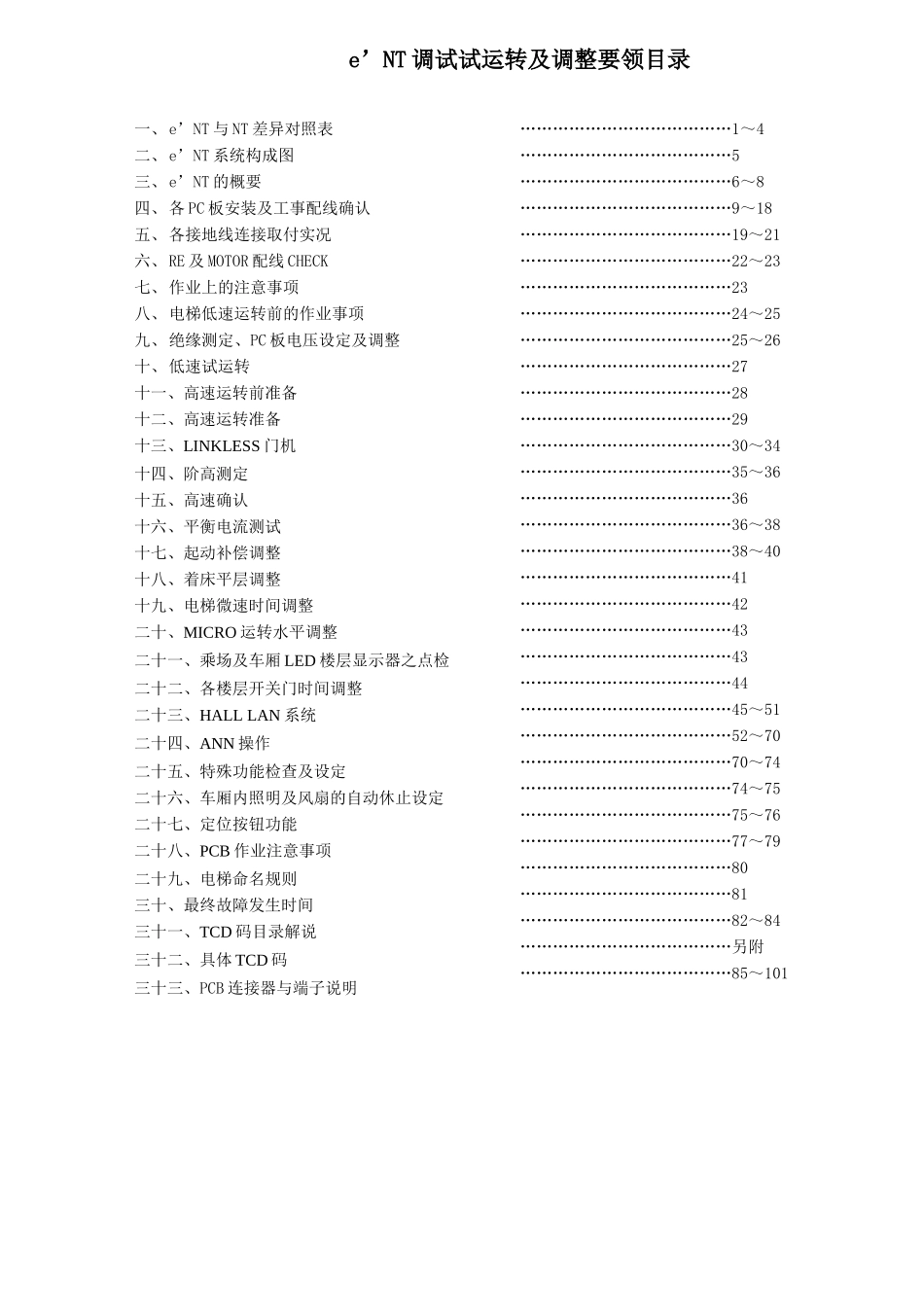

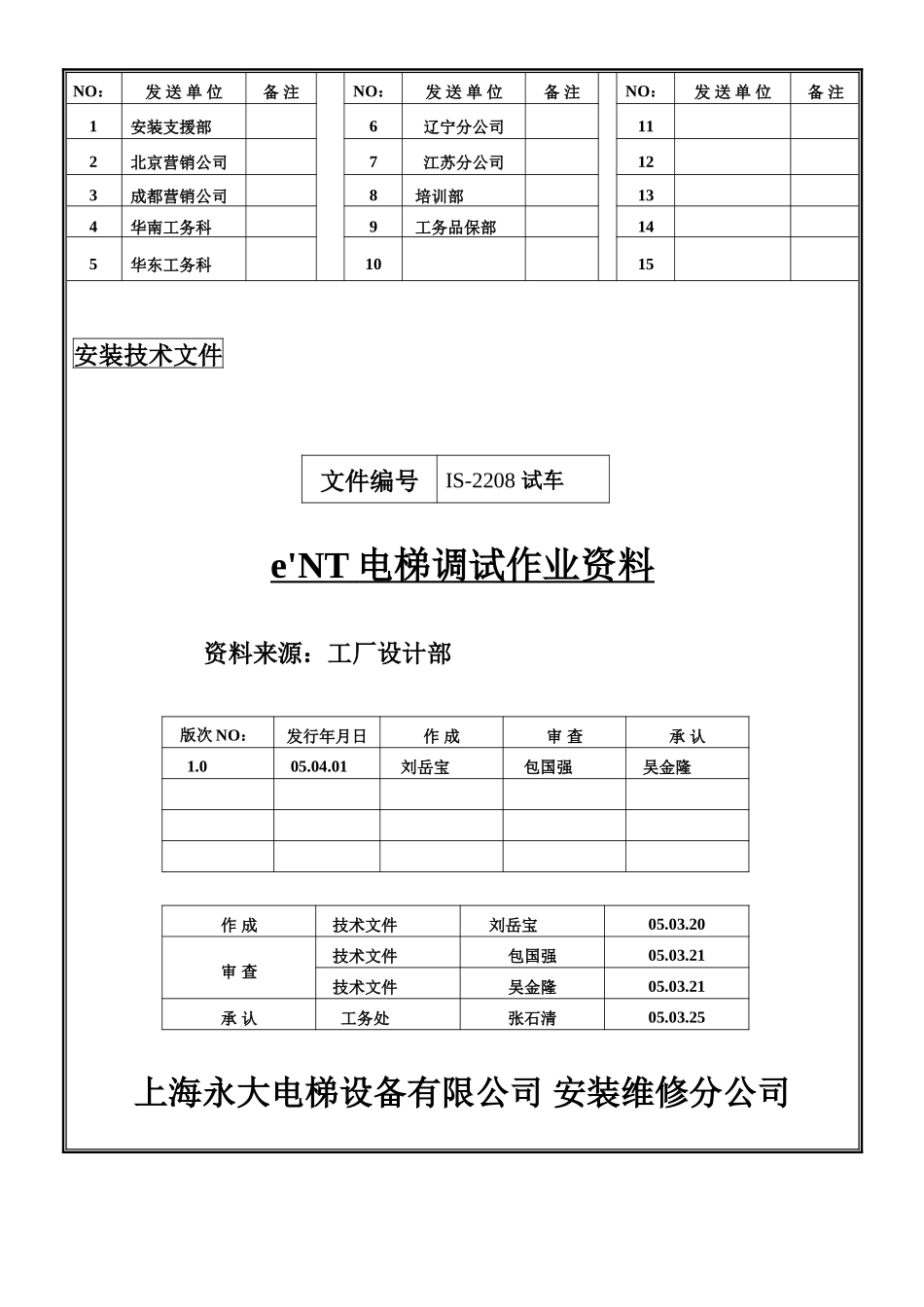

NO：发送单位备注NO：发送单位备注NO：发送单位备注1安装支援部6辽宁分公司112北京营销公司7江苏分公司123成都营销公司8培训部134华南工务科9工务品保部145华东工务科1015安装技术文件文件编号IS-2208试车e'NT电梯调试作业资料资料来源：工厂设计部版次NO：发行年月日作成审查承认1.005.04.01刘岳宝包国强吴金隆作成技术文件刘岳宝05.03.20审查技术文件包国强05.03.21技术文件吴金隆05.03.21承认工务处张石清05.03.25上海永大电梯设备有限公司安装维修分公司e’NT调试试运转及调整要领目录一、e’NT与NT差异对照表二、e’NT系统构成图三、e’NT的概要四、各PC板安装及工事配线确认五、各接地线连接取付实况六、RE及MOTOR配线CHECK七、作业上的注意事项八、电梯低速运转前的作业事项九、绝缘测定、PC板电压设定及调整十、低速试运转十一、高速运转前准备十二、高速运转准备十三、LINKLESS门机十四、阶高测定十五、高速确认十六、平衡电流测试十七、起动补偿调整十八、着床平层调整十九、电梯微速时间调整二十、MICRO运转水平调整二十一、乘场及车厢LED楼层显示器之点检二十二、各楼层开关门时间调整二十三、HALLLAN系统二十四、ANN操作二十五、特殊功能检查及设定二十六、车厢内照明及风扇的自动休止设定二十七、定位按钮功能二十八、PCB作业注意事项二十九、电梯命名规则三十、最终故障发生时间三十一、TCD码目录解说三十二、具体TCD码三十三、PCB连接器与端子说明…………………………………1～4…………………………………5…………………………………6～8…………………………………9～18…………………………………19～21…………………………………22～23…………………………………23…………………………………24～25…………………………………25～26…………………………………27…………………………………28…………………………………29…………………………………30～34…………………………………35～36…………………………………36…………………………………36～38…………………………………38～40…………………………………41…………………………………42…………………………………43…………………………………43…………………………………44…………………………………45～51…………………………………52～70…………………………………70～74…………………………………74～75…………………………………75～76…………………………………77～79…………………………………80…………………………………81…………………………………82～84…………………………………另附…………………………………85～101技术文件上海永大电梯设备有限公司版次第1.0版编号IS-2208e’NT调试作业资料页次1一、e’NT与NT差异对照表项次项目NTe’NT1MOTORIMIM2控制柜外观3CJBOX对讲机警铃无有警铃按钮门控开关4C.JBOX内及轿箱PCBSDCDMCCPICHARGESDCLAN-SYOPBLANDMCCPILAN、EIO（32FL以上取付）5轿底称重装置一个TRANS+一个SW,面积较大时采用2个TRANS除货梯仍维持原状（2个SW）外，其余均改为两个TRANS，相应配线变更6差动变压器电源AC-CVT交流定电压电源供应ECVTPCB电子式定电压电源供应7回生电阻普通陶瓷电阻铝壳电阻8门机转动方式马达皮带HANGERC.DRC.DR马达皮带主动HANGERROPE从动HANGERC.DR9OPB不锈钢外壳面板全新树脂LAN化处理技术文件上海永大电梯设备有限公司版次第1.0版编号IS-2208e’NT调试作业资料页次2项次项目NTe’NT10POCKET自闭力靠弹簧靠重锤固定方式一支BRKT固定2支BRKT固定，便于调整DRLOCK触点ON时，齿合小于7mm触点ON时，齿合大于7mm11PCB工艺插件式SMT工艺1210T、15B噪音较大的继电器新型的低噪音继电器接触器（AC100V）接触器（DC48V）13RSH、10T放在整流后面新品，放在整流前面14井道照明开关非双控与低坑开关双控15EMI金属外壳，病床梯、高速梯取付PCB状，无金属外壳，标准配置16变压器分离式（两个）一体式（一个）17超载开关有无，由程式控制18救出运转向下救出向上救出（可设向下救出）19轿厢上行超速保护装置无双向安全钳、夹绳器20盘车手轮...
