003---玻璃仪器容通用技术要求2016VIP专享VIP免费

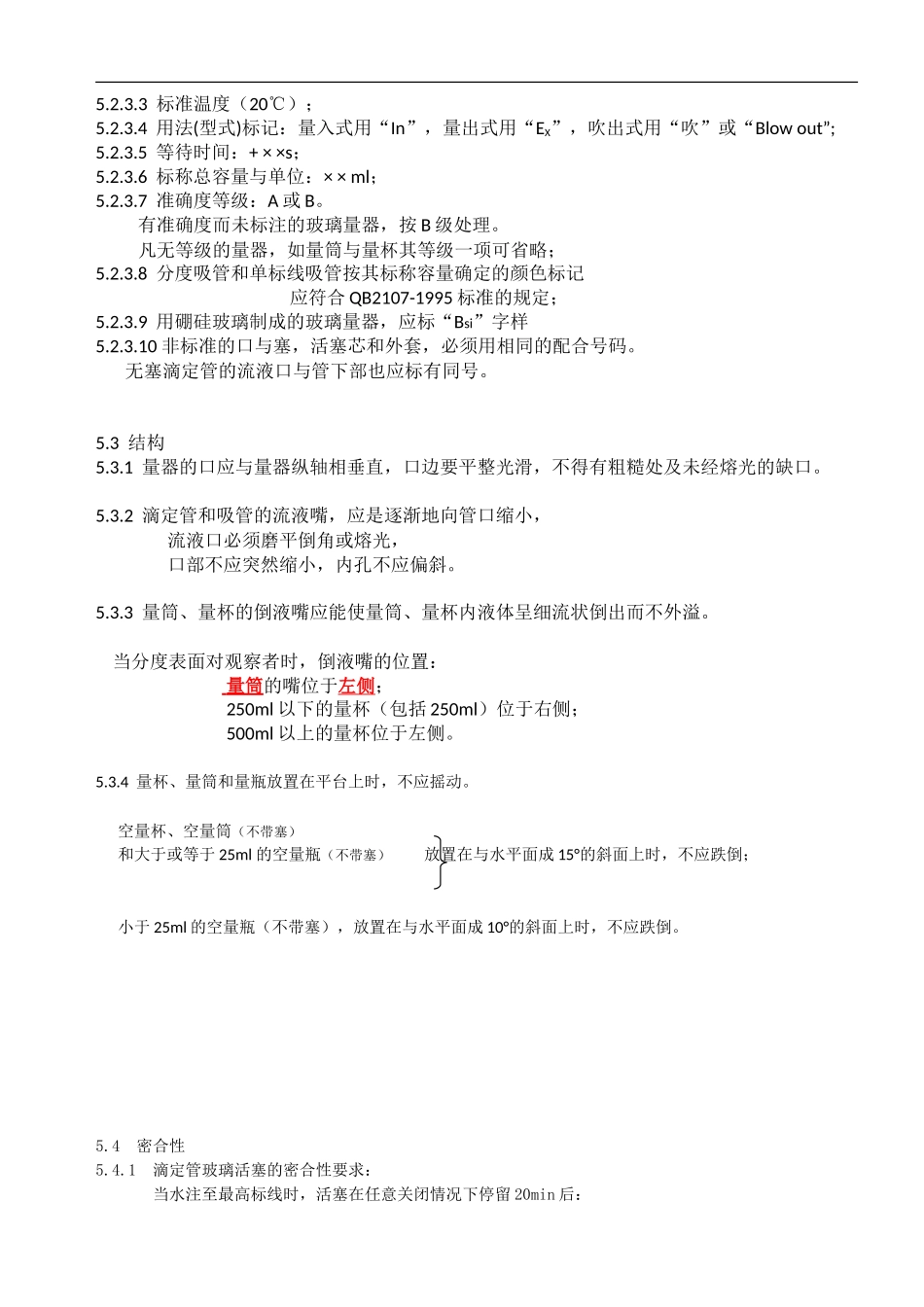

5、玻璃仪器通用技术要求通用技术包括：5.1材质、5.2外观5.3结构5.4密合性5.1材质与理化性能5.1.1玻璃仪器通常采用钠钙或硼硅玻璃制成。制造量器的玻璃应清澈、透明；耐水等级应小于等于三级。5.1.2滴定管、分度吸管和量筒允许有蓝线、乳白衬背的双色玻璃管制成。5.1.3量器必须经过良好的退火处理，其内应力不得超过表2的规定。表25.2外观5.2.1量器不允许有影响计量读数及使用强度等缺陷，包括密集的气线（气泡）、破气线（气泡）、擦伤、铁屑和明显的直梭线等（具体要求按现行国家标准）。5.2.2分度线与量的数值5.2.2.1分度线和量的数值应清晰、完整、耐久（具体要求按现行国家标准）。5.2.2.2分度线应平直、分格均匀，必须与器轴相垂直；相邻两分度线的中心距离应大于1mm。5.2.2.3分度线的宽度和分度值见表3～表8。5.2.2.4分度线的长度：短线(r)为圆周长（L）的10%～20%；(L×10%≤r≤L×20%)中线(m)不短于短线的1.5倍；(m≥1.5r)长线(M)不短于短线的2倍。(M≥2r)5.2.2.5单标线量器必须刻（或印）围线；印线允许有不超过圆周长10%的间隙。5.2.2.6分度吸管的管尖缩小部分和量筒、量杯自底部起至总容量的1/10处可不刻（或印）分度线。5.2.2.7分度线的断口分度线的断口最大为1mm，但不允许影响读数。滴定管和分度吸管在同一条线上只允许有一处断口，在分度表上不得多于总线条的2%；10ml以下的分度吸管，其分度表上的断口最多允许2处。5.2.2.8量的数值应刻（或印）在主分度线的右上方（当分度表面对观察者时）。其排列次序为：a)滴定管零位在最上方，量的数值是自上而下递增。b)分度吸管零位在上的，量的数值自上而下递增；零位在下的，量的数值自下而上递增。c)量筒、量杯为自下而上递增。即总容量的数字刻（或印）在最高标线的右上方。5.2.3量器应具有下列标记（见图11）：5.2.3.1许可证标记；5.2.3.2厂名或商标；名称残余内应力量器（滴定管除外）单位厚度光程差应≤100nm/cm滴定管、活塞芯和量瓶、量筒的塞盖单位厚度光程差应≤120nm/cm5.2.3.3标准温度（20℃）；5.2.3.4用法(型式)标记：量入式用“In”，量出式用“EX”，吹出式用“吹”或“Blowout”;5.2.3.5等待时间：+××s；5.2.3.6标称总容量与单位：××ml；5.2.3.7准确度等级：A或B。有准确度而未标注的玻璃量器，按B级处理。凡无等级的量器，如量筒与量杯其等级一项可省略；5.2.3.8分度吸管和单标线吸管按其标称容量确定的颜色标记应符合QB2107-1995标准的规定；5.2.3.9用硼硅玻璃制成的玻璃量器，应标“Bsi”字样5.2.3.10非标准的口与塞，活塞芯和外套，必须用相同的配合号码。无塞滴定管的流液口与管下部也应标有同号。5.3结构5.3.1量器的口应与量器纵轴相垂直，口边要平整光滑，不得有粗糙处及未经熔光的缺口。5.3.2滴定管和吸管的流液嘴，应是逐渐地向管口缩小，流液口必须磨平倒角或熔光，口部不应突然缩小，内孔不应偏斜。5.3.3量筒、量杯的倒液嘴应能使量筒、量杯内液体呈细流状倒出而不外溢。当分度表面对观察者时，倒液嘴的位置：量筒的嘴位于左侧；250ml以下的量杯（包括250ml）位于右侧；500ml以上的量杯位于左侧。5.3.4量杯、量筒和量瓶放置在平台上时，不应摇动。空量杯、空量筒（不带塞）和大于或等于25ml的空量瓶（不带塞）放置在与水平面成15°的斜面上时，不应跌倒；小于25ml的空量瓶（不带塞），放置在与水平面成10°的斜面上时，不应跌倒。5.4密合性5.4.1滴定管玻璃活塞的密合性要求：当水注至最高标线时，活塞在任意关闭情况下停留20min后：渗漏量应不于最小分度值（）（漏水量应不超过1小格。）5.4.2滴定管塑料活塞的密合性要求：当水注至最高标线时，活塞在任意关闭情况下停留50min后，A级漏水量应不超过半小格，B级不超过1小格。5.4.3具塞量筒、量瓶的口与塞之间的密合性要求：当水注入至最高标线，塞子盖紧后颠倒10次,不应有水渗出。（每次颠倒状态下至少停留10s,不应有水渗出）
