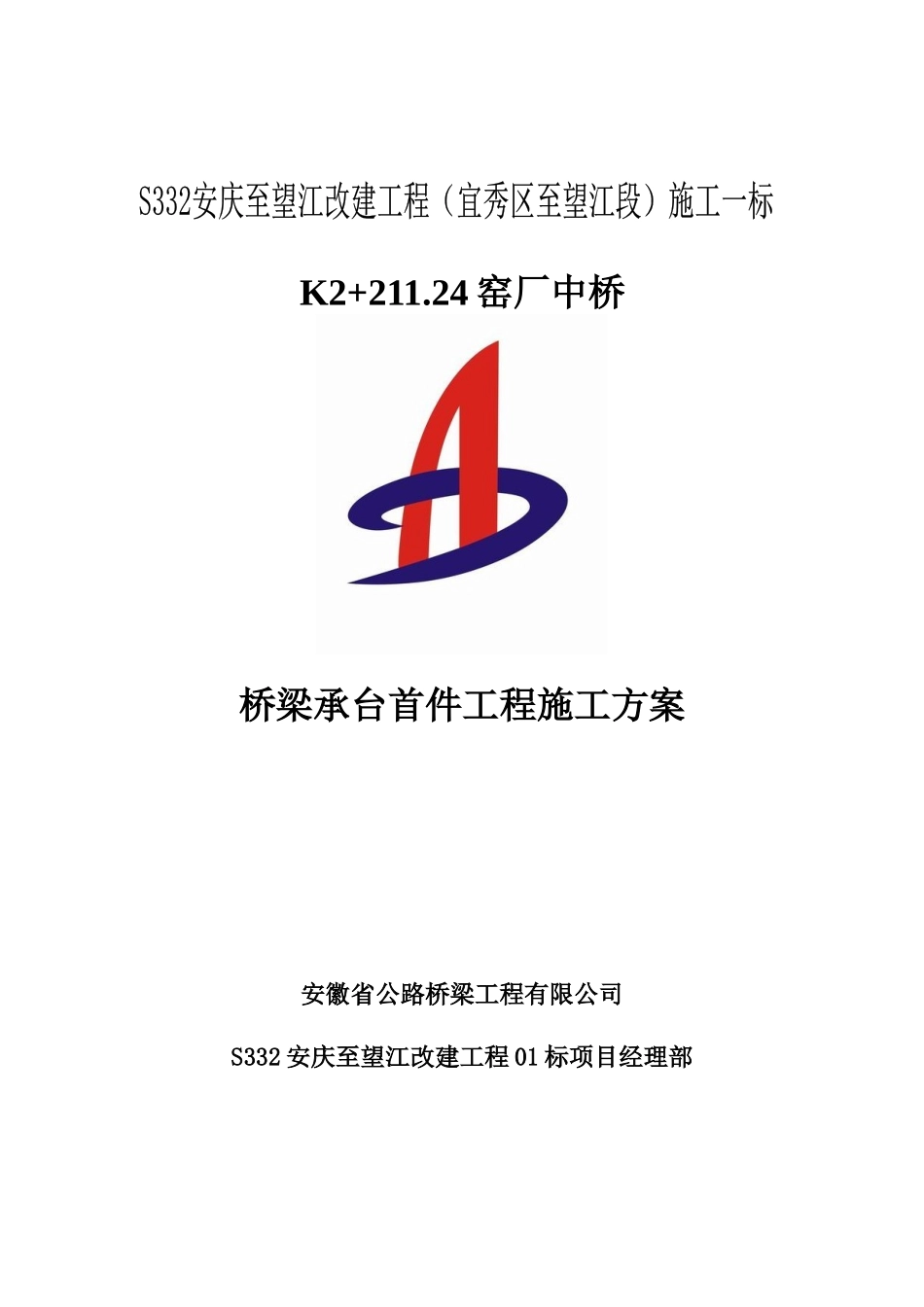

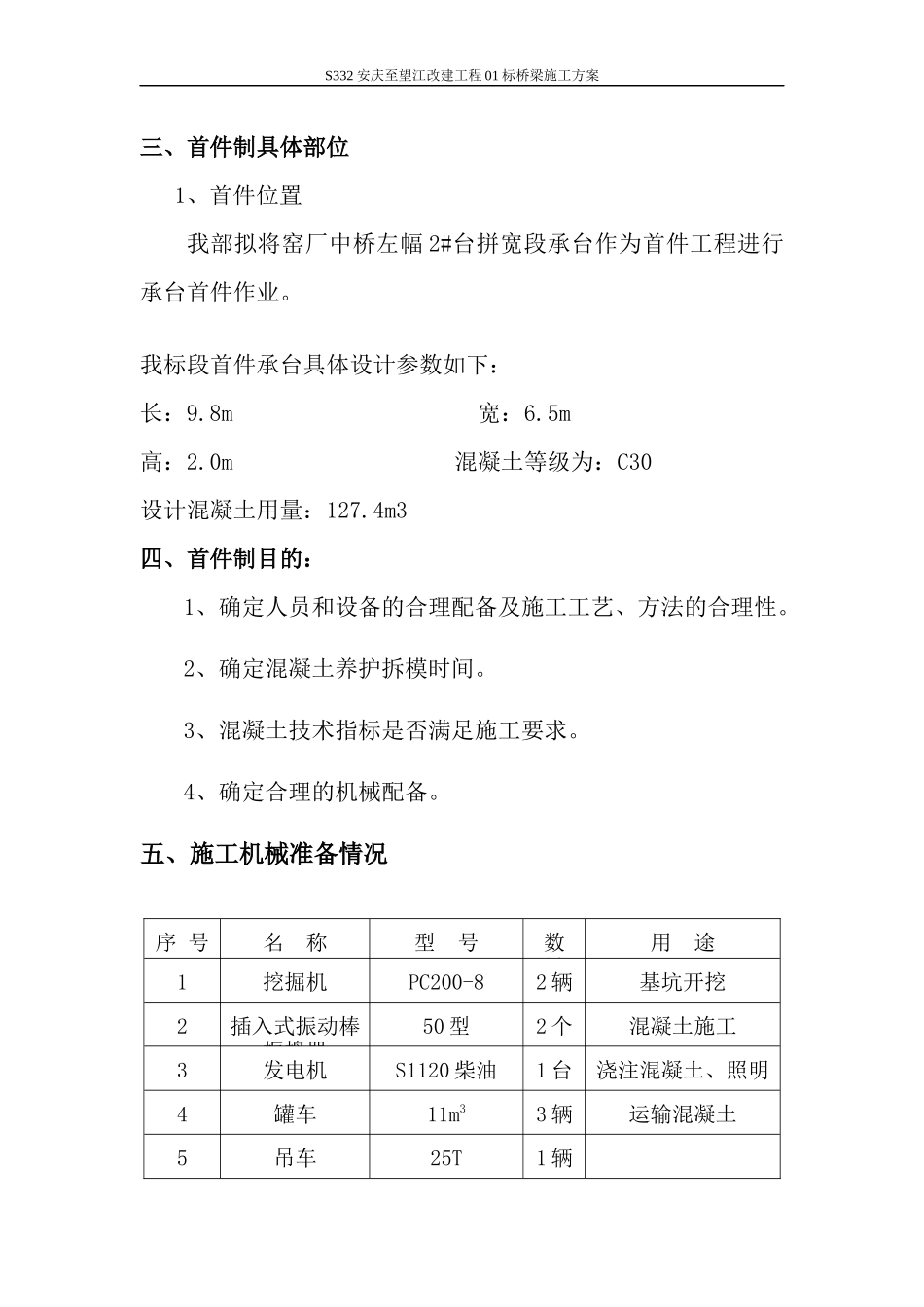

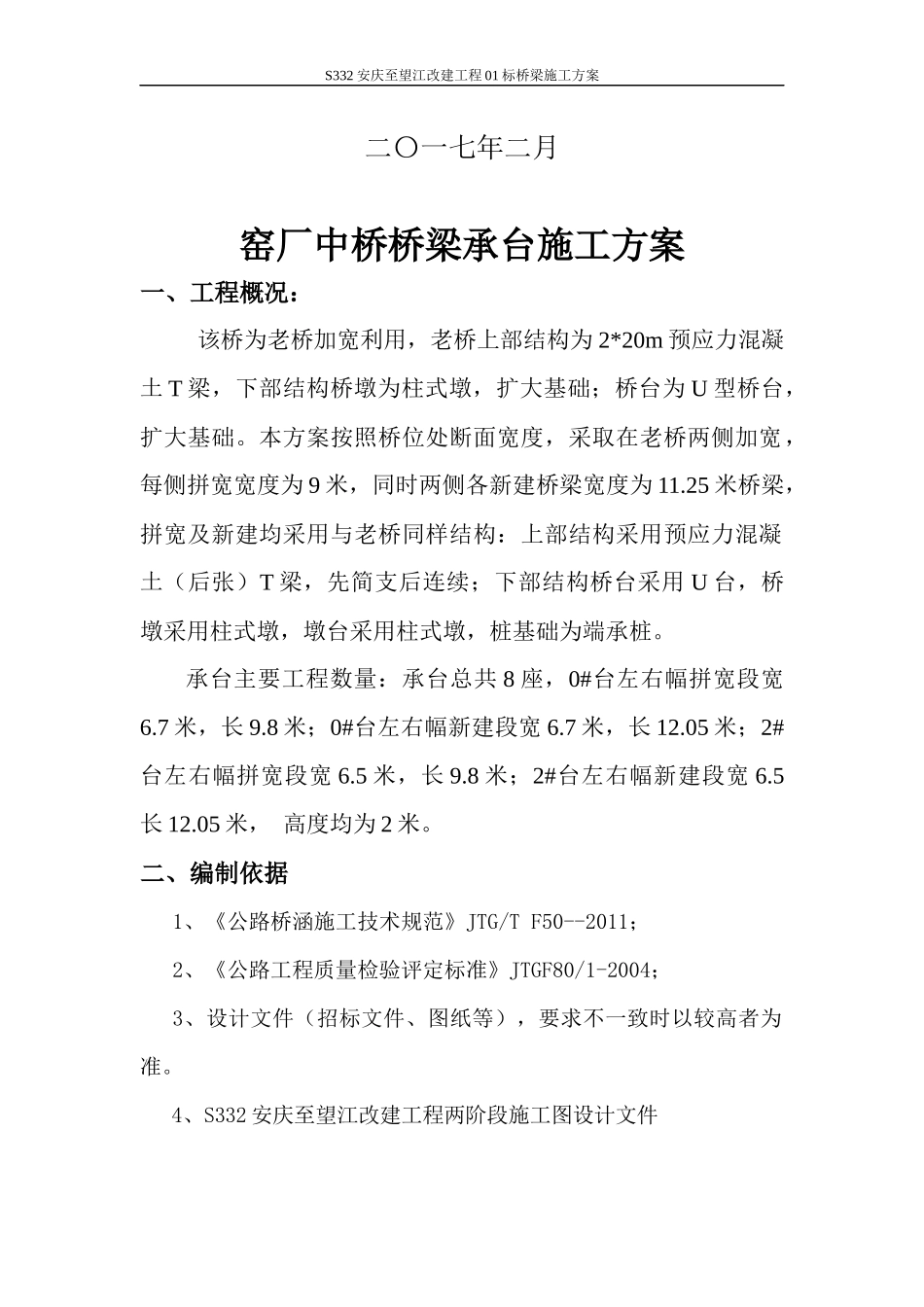

K2+211.24窑厂中桥桥梁承台首件工程施工方案安徽省公路桥梁工程有限公司S332安庆至望江改建工程01标项目经理部S332安庆至望江改建工程01标桥梁施工方案二〇一七年二月窑厂中桥桥梁承台施工方案一、工程概况：该桥为老桥加宽利用，老桥上部结构为2*20m预应力混凝土T梁，下部结构桥墩为柱式墩，扩大基础；桥台为U型桥台，扩大基础。本方案按照桥位处断面宽度，采取在老桥两侧加宽，每侧拼宽宽度为9米，同时两侧各新建桥梁宽度为11.25米桥梁，拼宽及新建均采用与老桥同样结构：上部结构采用预应力混凝土（后张）T梁，先简支后连续；下部结构桥台采用U台，桥墩采用柱式墩，墩台采用柱式墩，桩基础为端承桩。承台主要工程数量：承台总共8座，0#台左右幅拼宽段宽6.7米，长9.8米；0#台左右幅新建段宽6.7米，长12.05米；2#台左右幅拼宽段宽6.5米，长9.8米；2#台左右幅新建段宽6.5长12.05米，高度均为2米。二、编制依据1、《公路桥涵施工技术规范》JTG/TF50--2011；2、《公路工程质量检验评定标准》JTGF80/1-2004；3、设计文件（招标文件、图纸等），要求不一致时以较高者为准。4、S332安庆至望江改建工程两阶段施工图设计文件S332安庆至望江改建工程01标桥梁施工方案三、首件制具体部位1、首件位置我部拟将窑厂中桥左幅2#台拼宽段承台作为首件工程进行承台首件作业。我标段首件承台具体设计参数如下：长：9.8m宽：6.5m高：2.0m混凝土等级为：C30设计混凝土用量：127.4m3四、首件制目的：1、确定人员和设备的合理配备及施工工艺、方法的合理性。2、确定混凝土养护拆模时间。3、混凝土技术指标是否满足施工要求。4、确定合理的机械配备。五、施工机械准备情况序号名称型号数量用途1挖掘机PC200-82辆基坑开挖2插入式振动棒振捣器50型2个混凝土施工3发电机S1120柴油1台浇注混凝土、照明4罐车11m33辆运输混凝土5吊车25T1辆S332安庆至望江改建工程01标桥梁施工方案6拌和站ZHS1201座拌制混凝土7模板若干8支架若干六、施工人员情况序号人员姓名人数1施工负责人谢业明12技术总负责人肖必忠13现场负责人张业群14技术员汪靳祥14试验负责人韦海涛15专职安全员汪传福16安全负责人李子祥17测量员杨志18混凝土班组59木工班组810水电班组2七、试验及材料准备情况S332安庆至望江改建工程01标桥梁施工方案1、桩基检测项目部已自检完毕且为Ⅰ类桩，2、实验准备我部试验室在开工前，已经进行了C30混凝土配合比试验并已获得驻地办监理工程师批准，具体配比如下：水泥：水：砂：碎石：外加剂=352：155：738：1155：3.52；混凝土坍落度控制在（140-180mm)。3、小型机具准备项目部已将所需模板、支架、发电机、插入式振捣棒等陆续运至现场，并分别堆放整齐。4、材料准备材料准备情况编号名称规格单位数量备注1钢筋25mmT50.252钢筋16mmT44.73钢筋12mmT29.97八、施工工艺S332安庆至望江改建工程01标桥梁施工方案1、测量放样测量人员根据设计图纸与路线控制桩（点），进行承台的实地测量放样，放出基槽开挖断面，并打上各种控制标识桩。2、基坑开挖基坑开挖均采用无支护加固坑壁的形式。基坑采用挖掘机开挖，自卸车配合运输。基底平面尺寸按基础平面尺寸四周各边增宽50cm-100cm，以便在基础底面外安置模板及设置排水沟和集水坑之用。基坑的形式采用斜坡式，坑壁坡度根据土类情况和基坑顶有无荷载确定，根据《公路桥涵施工技术规范》的规定，在基坑开挖时采用1：0.75的坡比对基坑分层进行开挖，挖至设计标高时要保留不小于10～20cm的厚度，人工挖至基底高程，严禁超挖。用人工清理，凿除桩头进行检测。基坑开挖前，首先要做好地面排水工作，在基坑顶缘四周向外设置排水坡，以免影响坑壁的稳定。开挖过程中和开挖以后，应注意观察坑缘地面有无裂缝、坑壁有无松散塌落现象发生，否则应及时采取措施，按支护坑壁的形式施工。3、凿桩头与封底及排水S332安庆至望江改建工程01标桥梁施工方案按测量提供的标高，组织空压机及风镐将桩顶多浇的50~100cm混凝土凿除，凿好的桩要求桩顶平整，断面碎石出露均匀，桩径范围外凿平至承台底，桩周围含泥及杂质混凝土必须凿除。然后将声测管顶口锯平，灌好水封好管待声测（已完成）。基坑...
