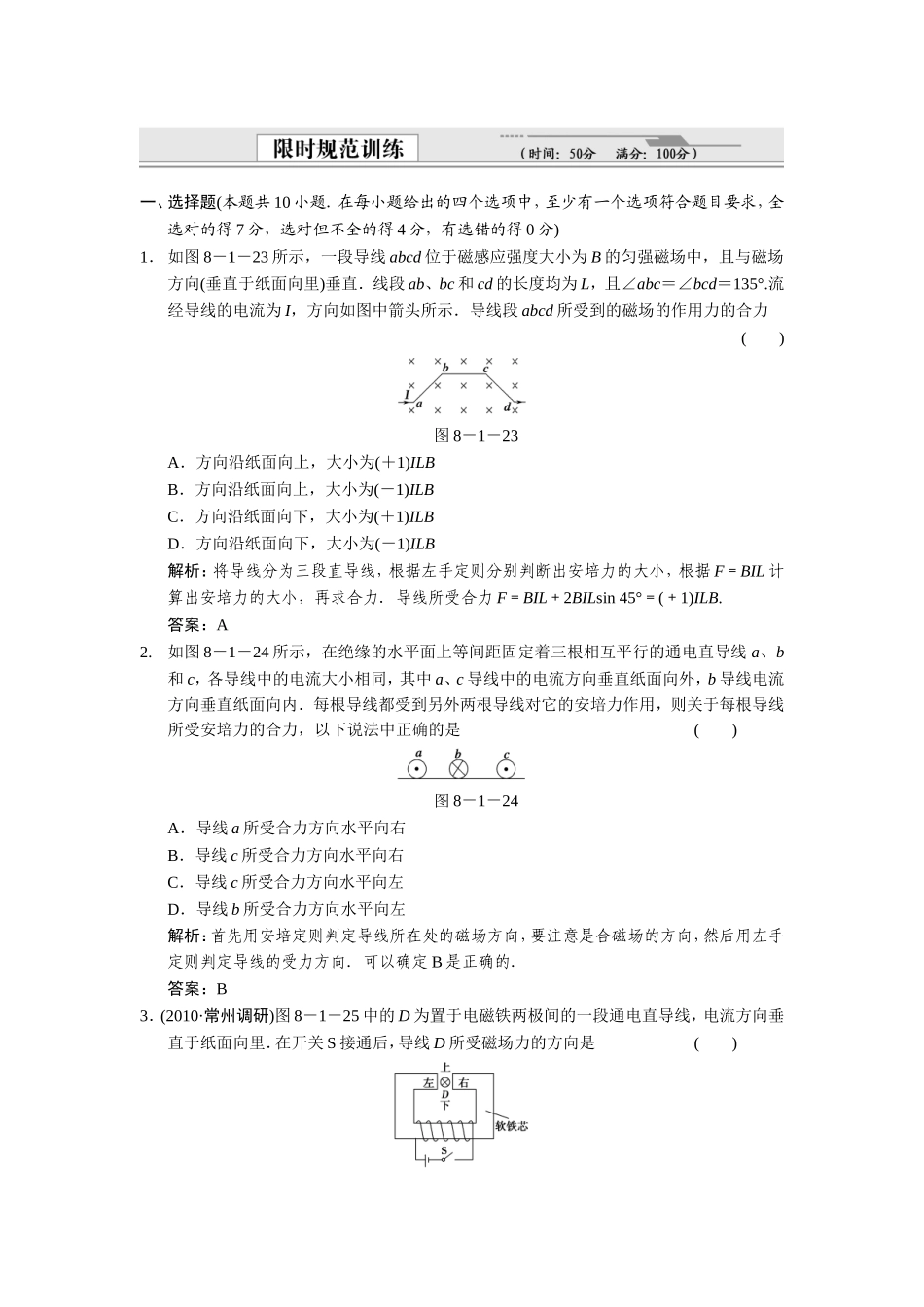

一、选择题(本题共10小题．在每小题给出的四个选项中，至少有一个选项符合题目要求，全选对的得7分，选对但不全的得4分，有选错的得0分)1．如图8－1－23所示，一段导线abcd位于磁感应强度大小为B的匀强磁场中，且与磁场方向(垂直于纸面向里)垂直．线段ab、bc和cd的长度均为L，且∠abc＝∠bcd＝135°.流经导线的电流为I，方向如图中箭头所示．导线段abcd所受到的磁场的作用力的合力()图8－1－23A．方向沿纸面向上，大小为(＋1)ILBB．方向沿纸面向上，大小为(－1)ILBC．方向沿纸面向下，大小为(＋1)ILBD．方向沿纸面向下，大小为(－1)ILB解析：将导线分为三段直导线，根据左手定则分别判断出安培力的大小，根据F＝BIL计算出安培力的大小，再求合力．导线所受合力F＝BIL＋2BILsin45°＝(＋1)ILB.答案：A2.如图8－1－24所示，在绝缘的水平面上等间距固定着三根相互平行的通电直导线a、b和c，各导线中的电流大小相同，其中a、c导线中的电流方向垂直纸面向外，b导线电流方向垂直纸面向内．每根导线都受到另外两根导线对它的安培力作用，则关于每根导线所受安培力的合力，以下说法中正确的是()图8－1－24A．导线a所受合力方向水平向右B．导线c所受合力方向水平向右C．导线c所受合力方向水平向左D．导线b所受合力方向水平向左解析：首先用安培定则判定导线所在处的磁场方向，要注意是合磁场的方向，然后用左手定则判定导线的受力方向．可以确定B是正确的．答案：B3．(2010·常州调研)图8－1－25中的D为置于电磁铁两极间的一段通电直导线，电流方向垂直于纸面向里．在开关S接通后，导线D所受磁场力的方向是()图8－1－25A．向上B．向下C．向左D．向右解析：由右手螺旋定则，软铁芯在导线处的磁场方向向左，由左手定则，导线D受到的磁场力方向向上，A正确．答案：A4.某专家设计了一种新型电磁船，它不需螺旋桨推进器，航行时平稳而无声，时速可达100英里．这种船的船体上安装一组强大的超导线圈，在两侧船舷装上一对电池，导电的海水在磁场力作用下即会推动船舶前进．如图8－1－26所示是超导电磁船的简化原理图，AB和CD是与电池相连的导体，磁场由超导线圈产生．以下说法正确的是()图8－1－26A．船体向左运动B．船体向右运动C．无法断定船体向哪个方向运动D．这种新型电磁船会由于良好的动力性能而提高船速解析：导电的海水的电流方向垂直AB方向从CD板流向AB板，海水所受的安培力方向水平向左，故船体上的超导线圈所受的作用力向右，故推动船体向右运动，B、D正确．答案：BD5．如图8－1－27所示，S为一垂直纸面放置的通电直导线的横截面，当通以垂直纸面向里的恒定电流I后，在距导线的轴线为R的a处产生的磁感应强度大小为B，b、c、d是与a在同一圆周上的三点，现将导线放在竖直向上、磁感应强度大小为B的匀强磁场中，以下关于a、b、c、d四点磁感应强度的说法中正确的是()图8－1－27A．a、c点的磁感应强度均为0B．a点的磁感应强度大小为2B，竖直向上；c点的磁感应强度为0C．b点的磁感应强度大小为B，和水平方向成45°斜向右上方D．d点的磁感应强度大小为B，和水平方向成45°斜向左下方解析：对通电导线用安培定则并结合矢量的合成法则即可得到正确答案．答案：BC6．如图8－1－28所示电路中，电池均相同，当电键S分别置于a、b两处时，导致MM′与NN′之间的安培力的大小分别为Fa、Fb，可判断这两段导线()图8－1－28A．相互吸引，Fa>FbB．相互排斥，Fa>FbC．相互吸引，Fa
