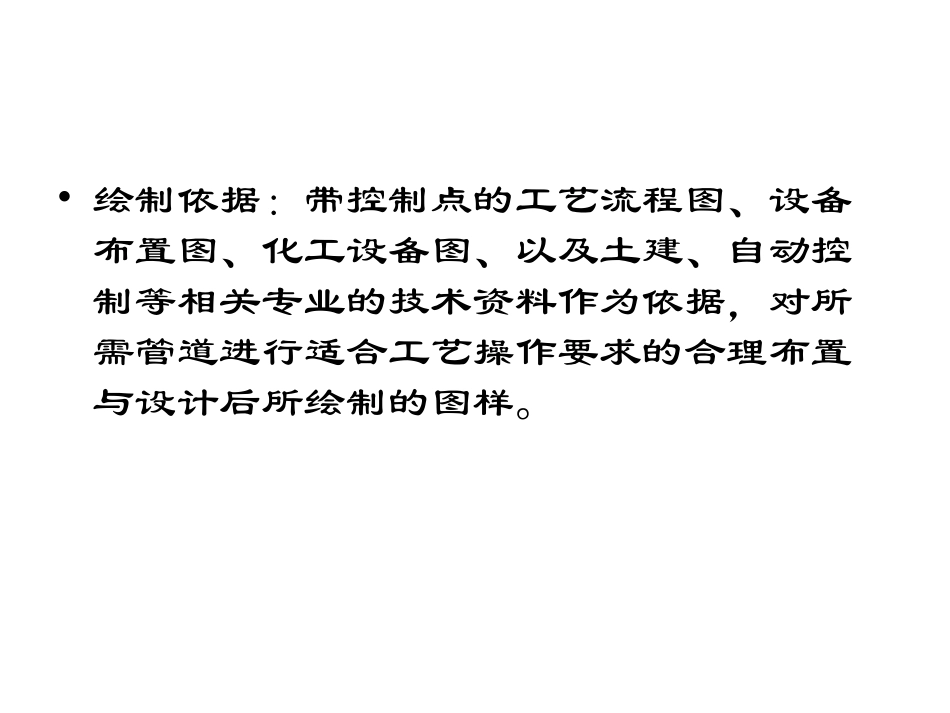

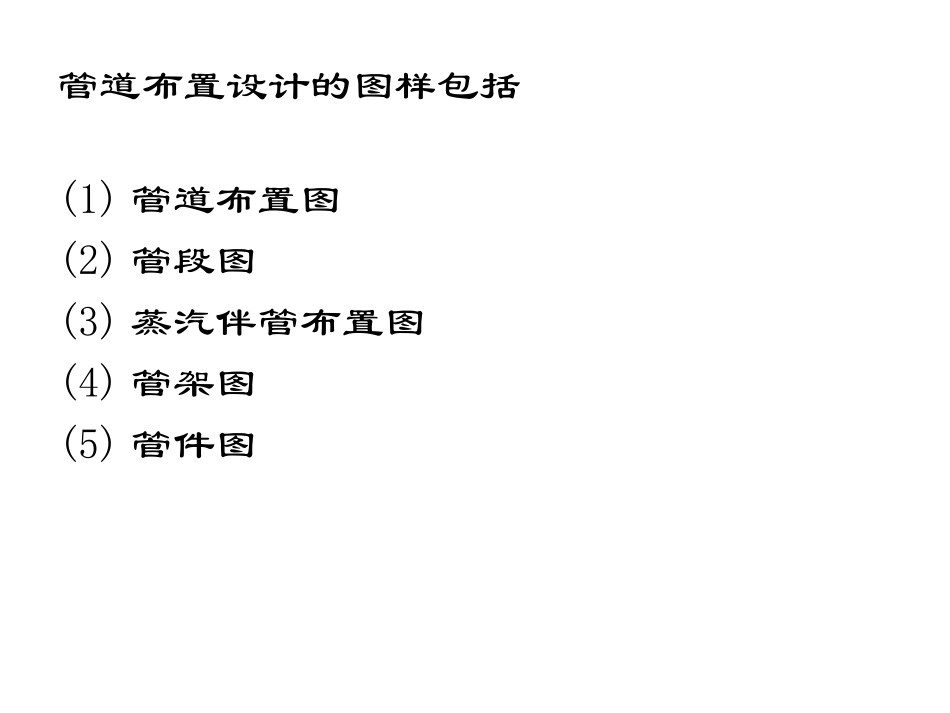

第四章管道布置图•绘制依据：带控制点的工艺流程图、设备布置图、化工设备图、以及土建、自动控制等相关专业的技术资料作为依据，对所需管道进行适合工艺操作要求的合理布置与设计后所绘制的图样。管道布置设计的图样包括(1)管道布置图(2)管段图(3)蒸汽伴管布置图(4)管架图(5)管件图第一节管道布置图一、管道布置图的内容二、管道布置图的视图三、视图的表示方法四、管道布置图的标注五、管道布置图的绘制六、管道布置图的阅读一、管道布置图的内容1.一组视图2.尺寸与标注3.分区索引图4.方位标5.标题栏二、管道布置图的视图1．图幅与比例1)图幅一般采用A0，比较简单的也可采用A1或A2，图幅不宜加长或加宽。2)比例常用比例为1：30，也可采用1：25或1：50。2.视图的配置(1)通常采用平面图绘制、若平面图中的局部不够清楚时，可加绘剖视图、向视图、局部放大图和轴测图等一组视图来表达。各图形的下方均需注写“±0.000平面”、“A—A剖视”……等字样。（2）平面图的配置一般与设备布置图相同，按建筑标高平面分层绘制，将楼板(或层顶)以下的建(构)筑物、设备、管道等全部画出。2.视图的配置（3）对多层建(构)筑物应按层次绘制。当某一层的管道上、下重叠过多，布置较复杂时，可再分上、下两层分别绘制。按照由下而上、由左至右的顺序排列，并在图下标注“ELXX.XXX平面”。（4）当几套设备的管道布置图完全相同时，允许只绘制一套设备的管道，其余可简化为方框表示，但在总管上应绘出每套支管的接头位置。三、视图的表示方法（一）建(构)筑物的图示（二）设备的图示（三）管道的图示（四）方位标（一）建(构)筑物的图示（1）与管道布置相关的建（构）筑物应按比例，根据设备布置图以细实线画出基本结构，并标注相应的定位轴线与编号，以及轴线间的距离。（2）标注建（构）筑物地面、楼面、平台面，以及吊车梁顶面的标高。（3）按比例用细实线画出电缆托架、电缆沟、仪表和电缆盒、架的位置，标注相应的宽度、底面标高和缆线的走向。（4）标注各生产车间（分区）、生活间、辅助间的名称等。（二）设备的图示（1）按比例以细实线画出设备的简略外形和基础等，并标注尺寸。（2）画出设备的中心线及设备上的全部管口，在设备中心线的上方标注设备位号。（3）管口代号同设备图，以粗实线小正方形表示。标注管口定位尺寸。（4）标注泵等机械设备的管口定位尺寸及代号。（5）按比例画出底座并标注定位尺寸。按比例画出基础大小。对于裙座应标注其位置及标记符号。（6）对于工业炉，还应画出与炉子平台有关的柱、炉子外壳总管箱、风道和烟道的外形。（三）管道的图示•采用粗实线绘制。•当公称直径≥400mm或16in时，管道画成双线表示，如果图中大口径管道不多时，则公称直径≥250mm或10in的管道用双线表示，绘成双线时，用中实线(1b／2—2b／3)绘制。•小于200mm的管道采用单线表示。管子的表示方法管道的图示要求（1）应根据工艺流程图在适当的位置用箭头表示出相应的物流方向（双线管道箭头画在管道的中心轴线上）。管道的图示要求（2）按HG20519.33-92规定的图例和比例画出管道及管道上的阀门、管件、管架、管道附件和特殊管件等。（3）管道公称直径DN≤50mm或2in的弯头，则一律画成直角。≥50mm一律画成圆角。管道的图示要求（4）管道的连接方式管道的图示要求（5）管道转折的表示方法管道转折的表示方法（6）管道投影发生重叠管道的图示要求管道投影重叠的表示方法（7）管道交叉画法管道的图示要求管道交叉的表示方法baab三通的图示方法管道的图示要求（8）分析取样口、放空管、排液管的图示管道的图示要求（9）管件、阀门、仪表控制点的图示①②液面计、液面报警器、放空、排液和取样点，以及测温点、测压点和其他附属装置上带有管道与阀门的，也应在管道布置图中画出，但尺寸可不必标注。截止阀实物与结构图（10）仪表与检测元件的图示管道的图示要求（11）管道支架的图示管道的图示要求管架的编号方式A——固定架(ANCHOR)G——导向架(GUIDE)R——滑动架(RESTING)H——吊架(RIGIDHANGER)S——弹吊(SPRINGHANGER)P——弹簧支座(SPRINGPEDESTAL)E——特殊架(PEDECIALSUPPORT)T——轴向...
