施工升降机培训课件VIP免费

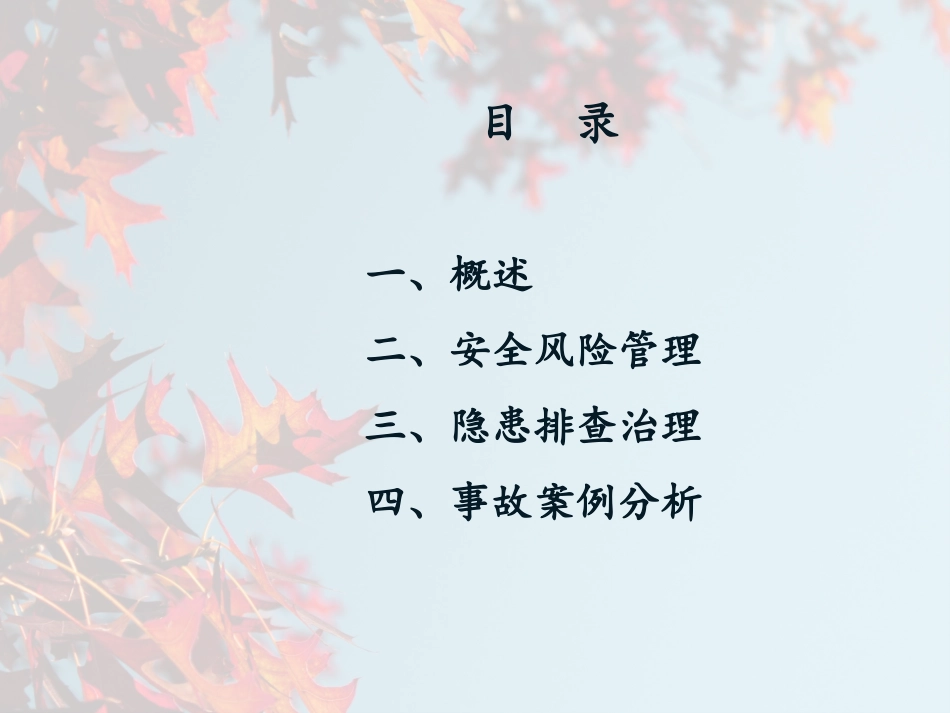

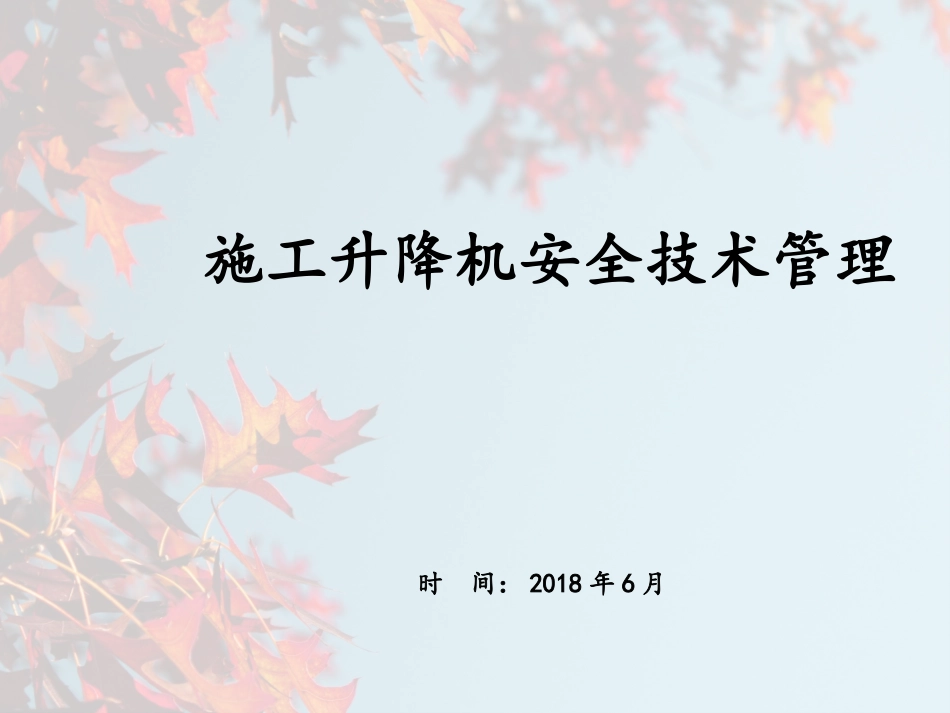

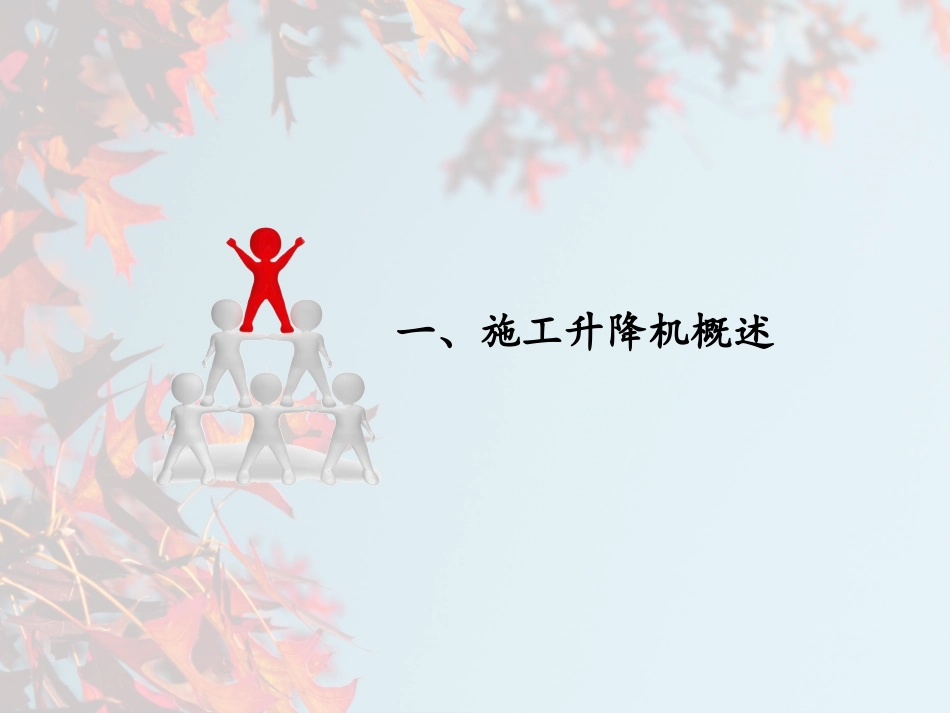

施工升降机安全技术管理时间：2018年6月一、概述二、安全风险管理三、隐患排查治理四、事故案例分析目录一、施工升降机概述1、施工升降机简介一、概述施工升降机主要由钢结构、传动系统、电气系统及安全控制系统等几部分组成。单纯的施工电梯是由底架围栏、吊笼、导轨架、标准节、导轨附墙架、电气系统等几部分组成。它是建筑中经常使用的载人载货施工机械，由于其独特的箱体结构使其乘坐起来既安全又舒适。施工电梯在工地上通常是配合塔吊使用，一般载重量在1-5吨，运行速度为1-60M/min。2、施工升降机命名方式一、概述123453、施工升降机—主要组成一、概述底架围栏吊笼导轨附着架导轨架（标准节）4、施工升降机—安全装置一、概述底架围栏行程开关（外笼门锁）:只有在两门全部关闭到位情况下电路接通。天窗限位：当天窗被人为打开时，此开关断开，切断控制回路。4、施工升降机—安全装置一、概述底部缓冲弹簧：梯笼失控下坠时，减缓梯笼与地面的冲击，每个梯笼2个弹簧。操作平台（急停开关）：非自动复位型，任何时候均可切断控制电路停止梯笼运行。4、施工升降机—安全装置一、概述上下限位开关：当吊笼运行至限位预定位置时，吊笼上的限位开关触碰装在导轨架上的碰铁，极限开关动作，切断主电路，上不冒顶，下不撞底。极限开关：当上、下限位开关因故障未能制止吊笼的运行时，此极限开关碰触装在导轨上的碰铁，极限开关动作，切断主电路。一、概述防坠器：防止梯笼坠落事故的发生防坠安全器必须安装安全开关。在安全器动作时，应能激发安全开关动作，以切断电路，在安全器动作后，只有通过人工调整，才能使安全开关复位。寿命5年，有效标定期限1年，防坠安全器装机使用时，应按吊笼额定载重量进行坠落试验。以后至少每3个月应进行一次，并形成记录。4、施工升降机—安全装置4、施工升降机—安全装置一、概述超载保护装置：在载荷达到额定载重量的110％前应能中止吊笼启动，在载荷达到额定载重量的90％时应能给出报警信号。一般规定不超过9人。5、施工升降机分类—按传动及布置方式一、概述单传动二传动三传动笼内布置笼顶布置笼顶布置笼内布置5、施工升降机分类—按电缆悬挂方式一、概述悬挂电缆储存电缆筒电缆滑车电缆滑车方式悬挂电缆储存桶方式5、施工升降机分类—按导轨架截面形式一、概述矩形截面三角形截面三角形截面矩形截面5、施工升降机分类—按吊笼数量一、概述单笼双笼双笼单笼5、施工升降机分类—按导轨架安装形式一、概述垂直安装倾斜安装曲线安装单导轨架双导轨架双导轨式单导轨式5、施工升降机分类—按附着型式一、概述直接附墙间接附墙二、安全风险管理1、施工升降机重大危险源管理二、安全风险管理从安装到使用到拆除必须有详细的施工方案，并由施工单位负责人审批，监理单位项目总监审核通过后再行相关内容施工。安装单位、拆除单位必须具备相关资格证书。特种设备必须经过当地安检部门备案、有年检手续。施工过程中，相关操作人员必须经过安全培训，并具备操作资格证书。严格监督操作人员按章操作。使用中一定要按规定对相关宜损部件进行维修、检查，遇到安全隐患及时排除。要制定完善的应急响应预案，在发生意外危险时，按应急响应预案进行报告、救援、保护现场等操作。2、安装流程管控二、安全风险管理施工升降机主要安装顺序是：基础准备→附墙预埋件→底架→基础节安装→防护围栏安装→标准节等附墙架安装→吊笼安装→电气安装、调整→整机的安装、测试3、升降机选型及相关配置二、安全风险管理升降机选型需要根据工程实际需要和场地条件等多方面因素，以本项目为例，选择配置2台SC200/200TD双笼无对重施工升降机，附墙架的间隔一般为3-10米，附墙架型号有Ⅴ型和Ⅱ型。全部按标准配置标准节（650×650×1508mm）（Φ4.5mm）。Ⅴ型Ⅱ型4、升降机基础设置二、安全风险管理施工升降机基础定位必须遵循的原则：(1)、满足施工需要。(2)、保证标准节中心线与待建结构外沿的定位应符合使用说明书的要求。(3)、基础设置在地下室顶板上的，应有基础的承载受力计算，并在地下室底板设置回顶支撑。(4)、基础应有...
