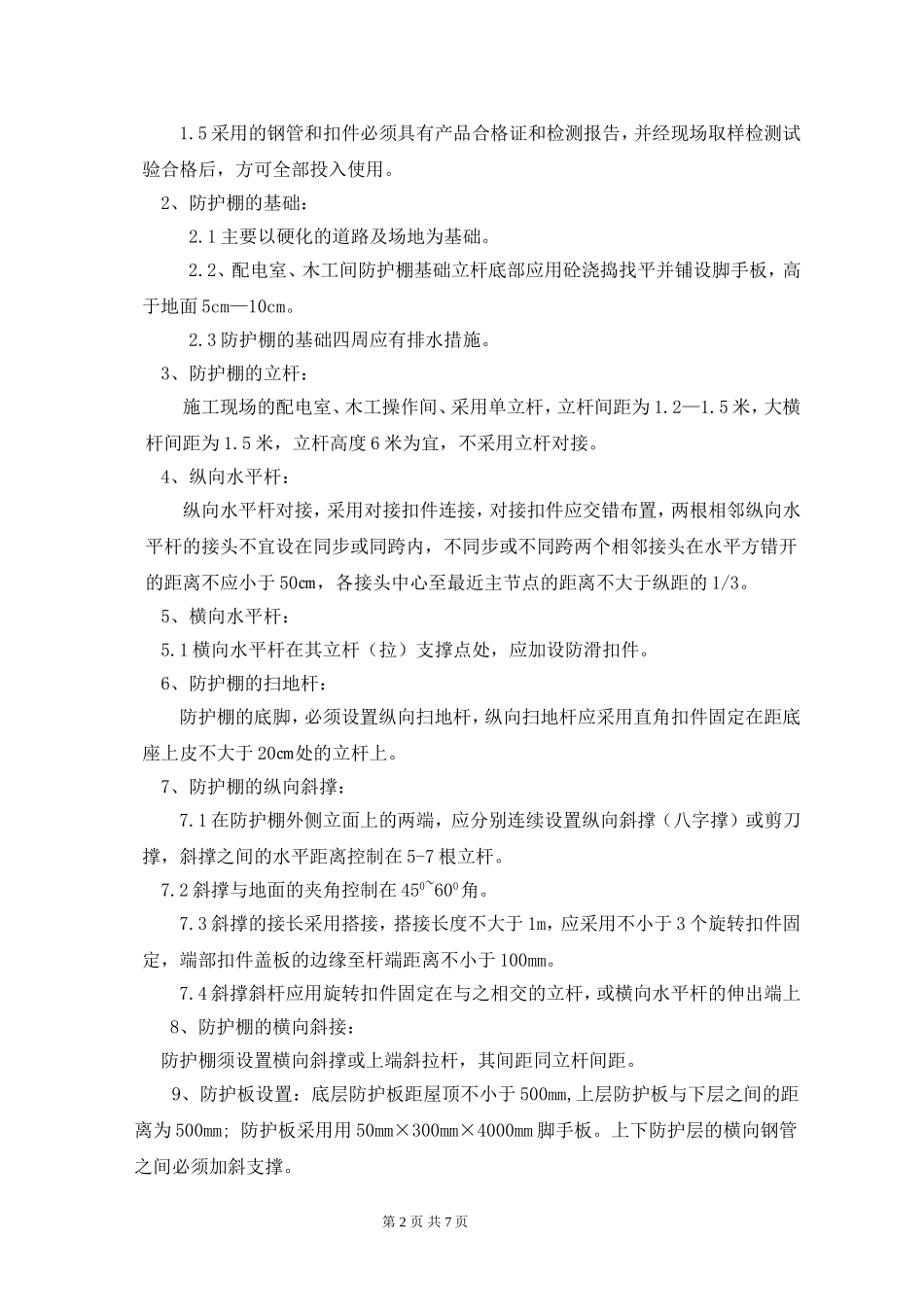

施工现场防护棚搭设施工方案一、工程概况二、编制依据：1、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）。2、《建筑施工高处作业安全技术规范》（JGJ80-1）。3、《建筑施工安全检查标准》（JGJ59-99）；4、常营三期剩余地块公共租赁住房项目一标段施工图纸；5、常营三期剩余地块公共租赁住房项目一标段施工组织设计；6、国家和地方有关的规范、标准、条例等；三、现场布置：1、施工现场共配备三台QTZ6015，QTZ6514，QTZ160F型塔吊，西侧配电室在与现场工程施工距离较近，在塔吊回旋半径范围之内，必须按安全防护标准搭设双层防护棚。2、施工现场的南侧木料加工间、仓库等临时设施在塔吊回旋半径范围内，根据《建筑施工高处作业安全技术规范》（JGJ80-91）规定，均需搭设双层安全防护棚。3、在施工现场的其余临时设施如在塔吊回旋半径范围内的（特殊情况如塔吊采取控制措施不在此区域上方旋转吊装作业除外）必须搭设双层防护棚，搭设高度，底层防护板距屋顶不小于500mm,上层防护板与下层之间的距离为500mm;防护板采用用50mm×300mm×4000mm脚手板。四、搭设方法：1、搭设材料的要求：1.1防护钢管应采用ф48×3.0mm的钢管。1.2防护扣件应采用可全段铸铁制作的扣件，其材质应符合现行国家标准《钢管脚手架扣件》（GB15831）的规定。扣件紧固力钜达40N、M—60N、M时，不得超过65N、M时。1.3搭设前应对所用的钢管及其配件进行严格检查，凡严重锈蚀、薄壁、严重弯曲、裂变的杆件不宜采用，严重锈蚀、变形、裂缝、螺栓螺纹已损坏的扣件不准使用。1.4使用的脚手板材质良好破损、断裂。第1页共7页1.5采用的钢管和扣件必须具有产品合格证和检测报告，并经现场取样检测试验合格后，方可全部投入使用。2、防护棚的基础：2.1主要以硬化的道路及场地为基础。2.2、配电室、木工间防护棚基础立杆底部应用砼浇捣找平并铺设脚手板，高于地面5cm—10cm。2.3防护棚的基础四周应有排水措施。3、防护棚的立杆：施工现场的配电室、木工操作间、采用单立杆，立杆间距为1.2—1.5米，大横杆间距为1.5米，立杆高度6米为宜，不采用立杆对接。4、纵向水平杆：纵向水平杆对接，采用对接扣件连接，对接扣件应交错布置，两根相邻纵向水平杆的接头不宜设在同步或同跨内，不同步或不同跨两个相邻接头在水平方错开的距离不应小于50㎝，各接头中心至最近主节点的距离不大于纵距的1/3。5、横向水平杆：5.1横向水平杆在其立杆（拉）支撑点处，应加设防滑扣件。6、防护棚的扫地杆：防护棚的底脚，必须设置纵向扫地杆，纵向扫地杆应采用直角扣件固定在距底座上皮不大于20㎝处的立杆上。7、防护棚的纵向斜撑：7.1在防护棚外侧立面上的两端，应分别连续设置纵向斜撑（八字撑）或剪刀撑，斜撑之间的水平距离控制在5-7根立杆。7.2斜撑与地面的夹角控制在450~600角。7.3斜撑的接长采用搭接，搭接长度不大于1m，应采用不小于3个旋转扣件固定，端部扣件盖板的边缘至杆端距离不小于100mm。7.4斜撑斜杆应用旋转扣件固定在与之相交的立杆，或横向水平杆的伸出端上8、防护棚的横向斜接：防护棚须设置横向斜撑或上端斜拉杆，其间距同立杆间距。9、防护板设置：底层防护板距屋顶不小于500mm,上层防护板与下层之间的距离为500mm;防护板采用用50mm×300mm×4000mm脚手板。上下防护层的横向钢管之间必须加斜支撑。第2页共7页9、施工要求：9.1搭设顺序：立杆基础夯实和硬化处理、钢管防锈处理→定位→垫板→立两头立杆扣扫地杆、纵横向钢管→立抛撑→树中间立杆→剪刀撑→搭隔离防护层（底层）平台钢管→立防护栏杆→铺隔离底防护层脚手板→搭最顶层隔离防护层平台钢管→铺顶层脚手板→挂安全网→设置悬挂安全警示牌9.2防护棚必须随施工进度搭设。在距建筑物四周的临时设施工及通道必须搭设防护棚。9.3开始搭设时，每隔6m设一根抛撑，直至纵、横向水平杆及斜撑搭设好架体稳定后，方可根据情况拆除。9.4搭设高度在3.5以上高的防护棚，应搭设满堂脚手架。确保防护棚搭设人员的操作方便和安全。9.5扣件安装应符合下列规定：螺栓拧紧力钜不应小于40NM，且不应大于65N.M，对接扣件开口应朝内，各杆件端伸出扣件盖板边缘的长度不小于10...
