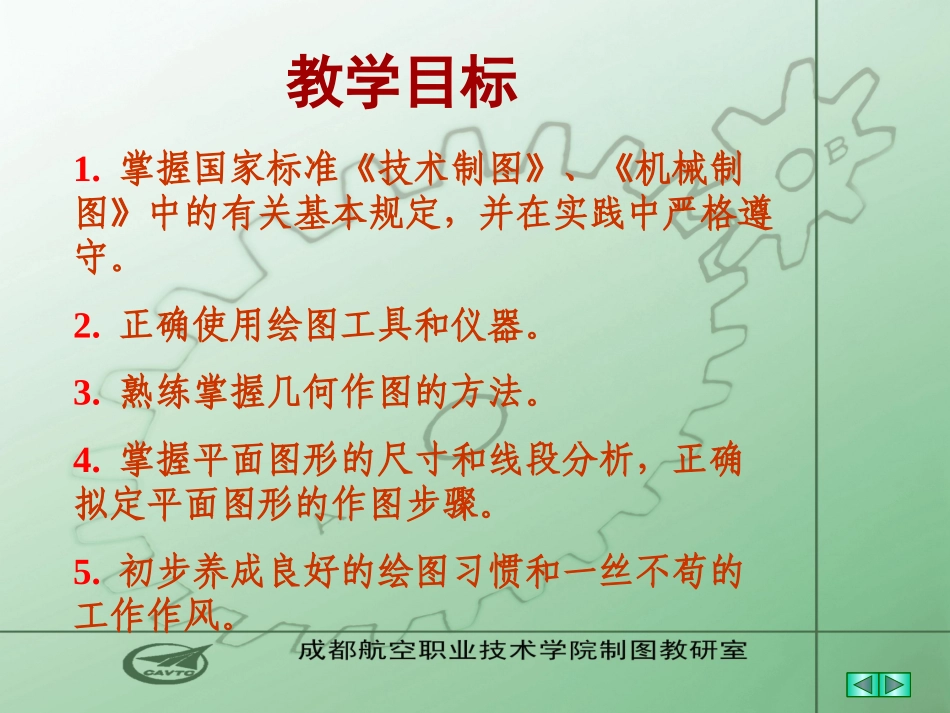

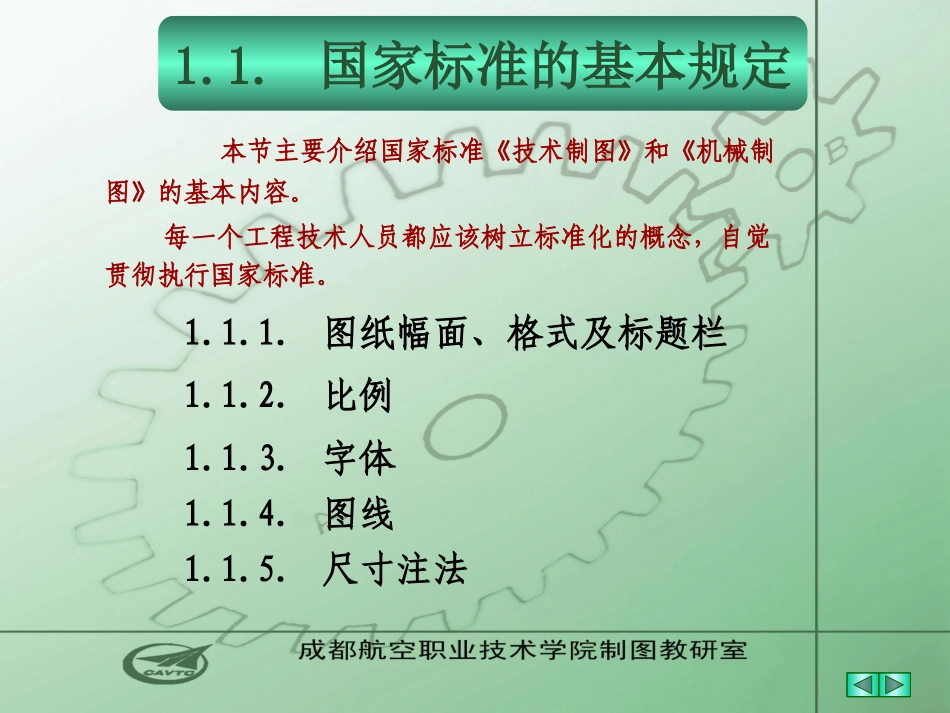

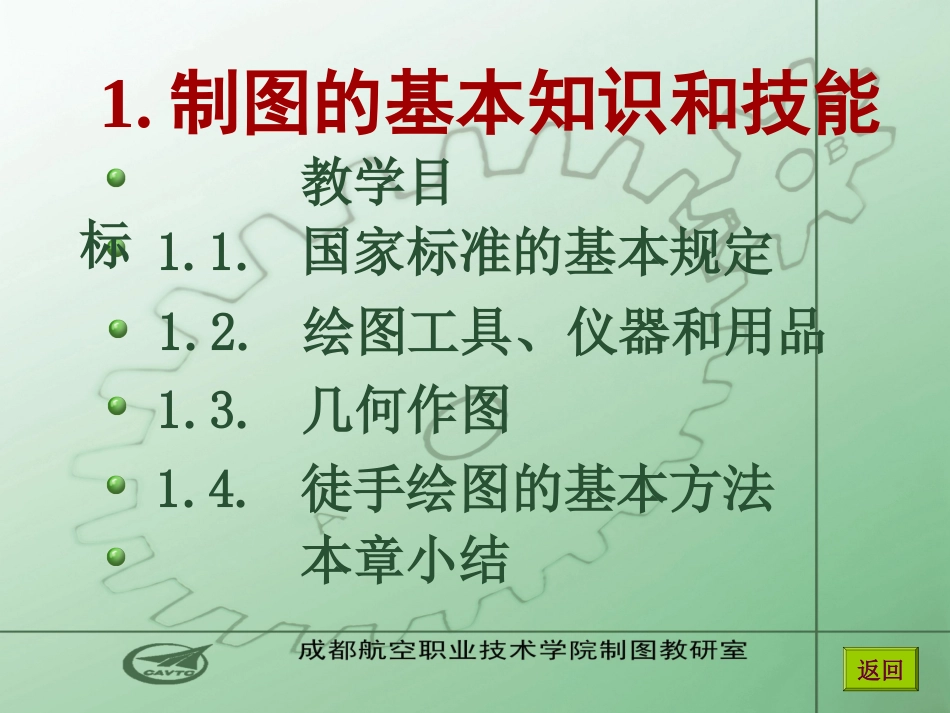

1.1.国家标准的基本规定1.2.绘图工具、仪器和用品1.3.几何作图1.制图的基本知识和技能返回本章小结教学目标1.4.徒手绘图的基本方法教学目标1.掌握国家标准《技术制图》、《机械制图》中的有关基本规定，并在实践中严格遵守。2.正确使用绘图工具和仪器。3.熟练掌握几何作图的方法。4.掌握平面图形的尺寸和线段分析，正确拟定平面图形的作图步骤。5.初步养成良好的绘图习惯和一丝不苟的工作作风。1.1.1.图纸幅面、格式及标题栏1.1.2.比例1.1.3.字体1.1.4.图线1.1.5.尺寸注法1.1.国家标准的基本规定本节主要介绍国家标准《技术制图》和《机械制图》的基本内容。每一个工程技术人员都应该树立标准化的概念，自觉贯彻执行国家标准。1.1.国家标准的基本规定为了便于图纸的装订和保存，国家标准对图纸幅面作了统一的规定。必要时允许加长。1.1.1.图纸幅面、格式及标题栏1.1.1.图纸幅面、格式及标题栏1.图纸幅面(GB/T14689—93)1.1.1.图纸幅面、格式及标题栏1.1.1.图纸幅面、格式及标题栏幅面代号A0A1A2A3A4B×L841×1189594×841420×594297×420210×297a25c105e2010BacccLeeLeBe1.图纸幅面(GB/T14689—93)基本幅面及图框尺寸mm1.1.1.图纸幅面、格式及标题栏1.1.1.图纸幅面、格式及标题栏（1）需要装订的图样一般采用A4竖装或A3横装，其图框格式如下图所示。(2)caLcBcB图框线c纸边界线a(1)标题栏ccL留装订边图框格式2.图框格式1.1.1.图纸幅面、格式及标题栏1.1.1.图纸幅面、格式及标题栏（2）不需要装订的图样不留装订边图框格式图框线e(3)eL标题栏e纸边界线eBeee(4)LeB2.图框格式1.1.1.图纸幅面、格式及标题栏1.1.1.图纸幅面、格式及标题栏注意无论是否留有装订边，都应在图幅内画出图框。图框用粗实线绘制。。2.图框格式1.1.1.图纸幅面、格式及标题栏1.1.1.图纸幅面、格式及标题栏标题栏用来填写零部件名称、所用材料、图形比例、图号、单位名称及设计、审核、批准等有关人员的签字。每张图纸的右下角都应有标题栏。标题栏的方向一般为看图的方向。3.标题栏(GB/T10609.1—891.1.1.图纸幅面、格式及标题栏1.1.1.图纸幅面、格式及标题栏在正规的图纸上，标题栏的格式和尺寸应按GB10609.1-89的规定绘制，如下图所示。（1）国家标准规定的标题栏3.标题栏(GB/T10609.1—891.1.1.图纸幅面、格式及标题栏1.1.1.图纸幅面、格式及标题栏学校的制图作业一般使用下图所示的简易标题栏。（2）学校用简易标题栏3.标题栏(GB/T10609.1—89(校名)审核(日期)材料比例班级制图(日期)(学号)(图名)(图号)成绩1.1.2.比例（GB/T14690-93）1.1.2.比例（GB/T14690-93）图中图形与其实物相应要素的线性尺寸之比，称为比例。比例分原值比例、放大比例和缩小比例。1.比例的定义1.1.2.比例（GB/T14690-93）1.1.2.比例（GB/T14690-93）比例系列表种类比例系列一比例系列二原值比例1:1放大比例2:15:11×10n:12×10n:15×10n:12.5:14:12.5×10n:14×10n:1缩小比例1:21:51:101:2×10n1:5×10n1:1×10n1:1.51:2.51:31:41:61:1.5×10n1:2.5×10n1:3×10n1:4×10n1:6×10n3.比例系列1.1.2.比例（GB/T14690-93）1.1.2.比例（GB/T14690-93）•(1)为了在图样上直接获得实际机件大小的真实概念，应尽量采用1:1的比例绘图。(2)如不宜采用1:1的比例时，可选择放大或缩小的比例。但标注尺寸一定要注写实际尺寸。(3)应优先选用“比例系列一”中的比例。3.比例的选用1.1.2.比例（GB/T14690-93）1.1.2.比例（GB/T14690-93）同一机件用不同比例画出的图形12∶11∶21∶2015512201215122060°15560°560°4.比例的应用举例1.1.3.字体（GB/T14691-93）1.1.3.字体（GB/T14691-93）图样中除了用视图表示机件的结构形状外，还要用文字和数字说明机件的技术要求和大小。国家标准对图样中的汉字、拉丁字母、希腊字母、阿拉伯数字、罗马数字的形式作了规定。图样上所注写的汉字、数字、字母必须做到：字体工整、笔划清楚、间隔均匀、排列整齐。这样要求的目的是使图样清晰，文字准确，便于识读，便于交流，给生产和科研带来方便。1.字体的一般要求1.1.3.字体（GB/T14691-93）1.1.3.字体（GB/T14691-93）字体的字号规定了八种：20，14，10，7，5...
