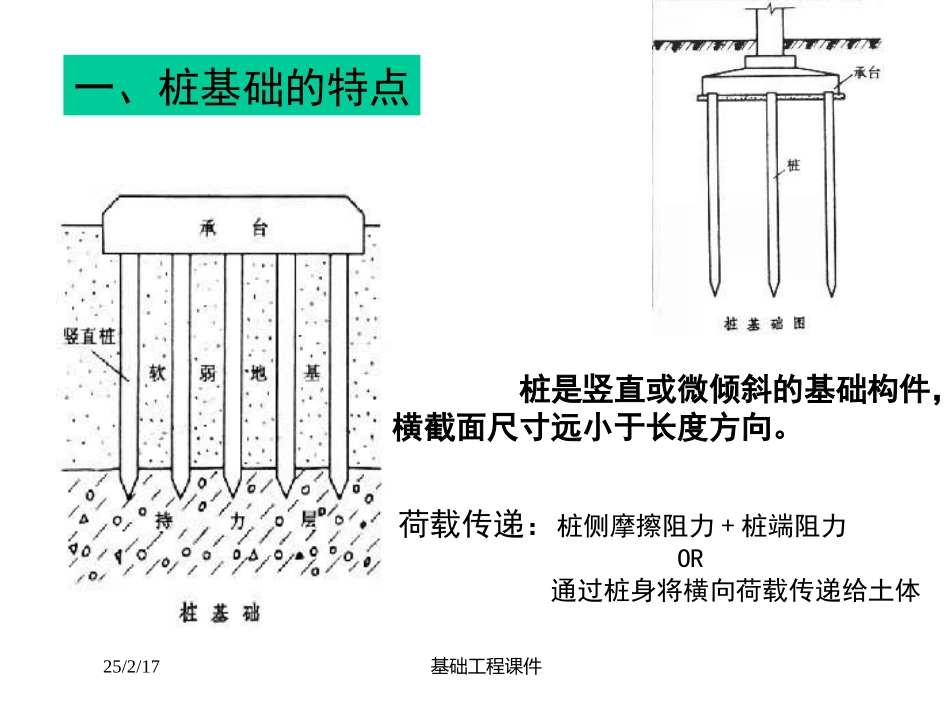

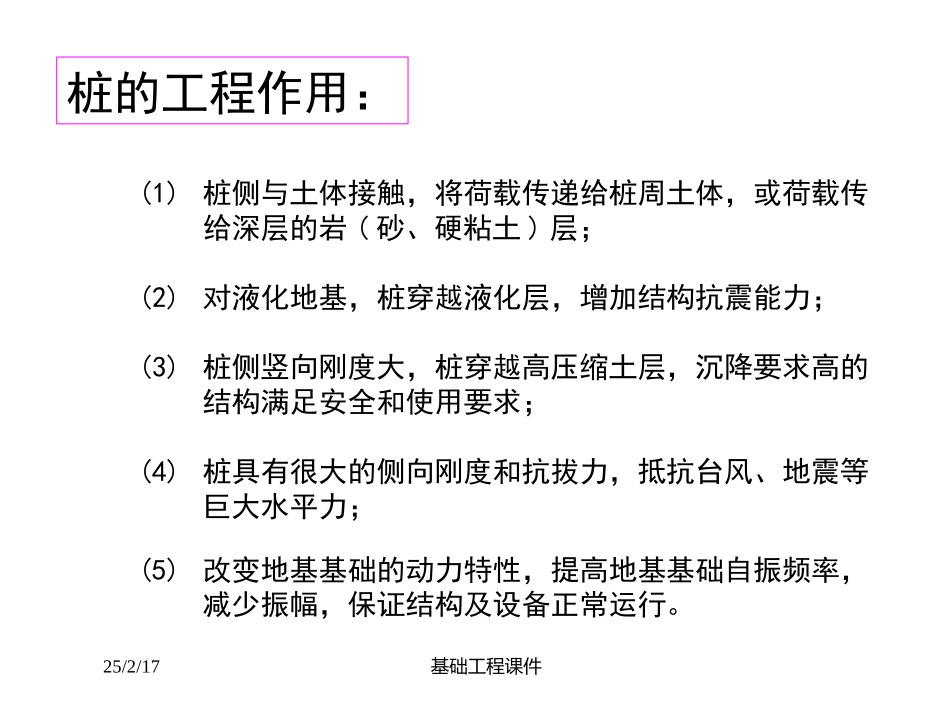

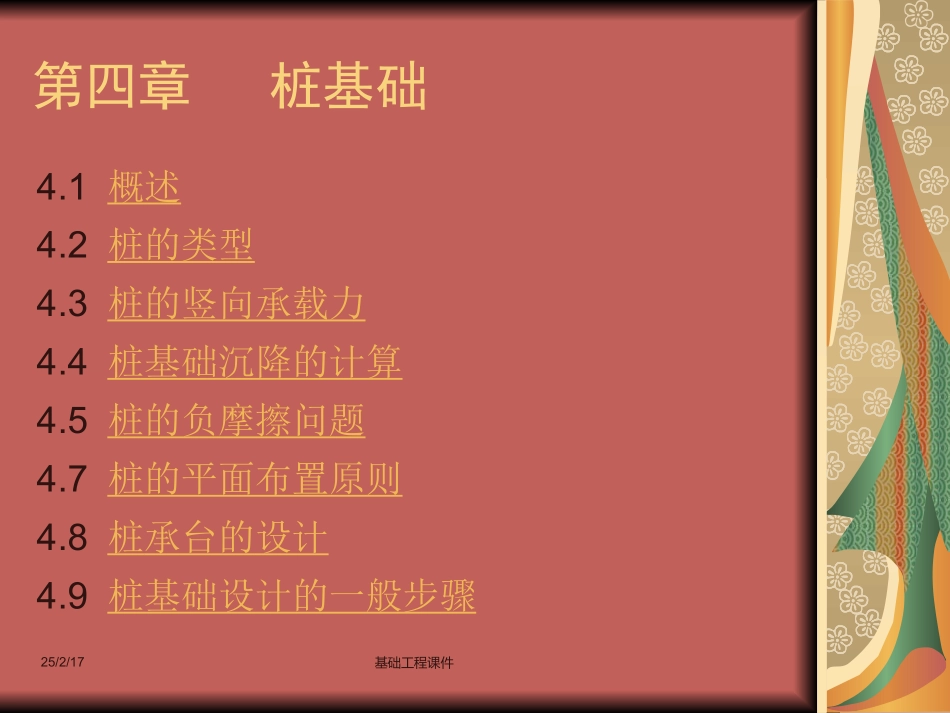

25/2/17基础工程课件第四章桩基础4.1概述4.2桩的类型4.3桩的竖向承载力4.4桩基础沉降的计算4.5桩的负摩擦问题4.7桩的平面布置原则4.8桩承台的设计4.9桩基础设计的一般步骤25/2/17基础工程课件一、桩基础的特点桩是竖直或微倾斜的基础构件，横截面尺寸远小于长度方向。荷载传递：桩侧摩擦阻力+桩端阻力OR通过桩身将横向荷载传递给土体25/2/17基础工程课件桩的工程作用：(1)桩侧与土体接触，将荷载传递给桩周土体，或荷载传给深层的岩(砂、硬粘土)层；(2)对液化地基，桩穿越液化层，增加结构抗震能力；(3)桩侧竖向刚度大，桩穿越高压缩土层，沉降要求高的结构满足安全和使用要求；(4)桩具有很大的侧向刚度和抗拔力，抵抗台风、地震等巨大水平力；(5)改变地基基础的动力特性，提高地基基础自振频率，减少振幅，保证结构及设备正常运行。25/2/17基础工程课件桩的施工工艺分类表主要针对钢筋混凝土桩，机具设备、制桩工艺25/2/17基础工程课件预制桩：在地面上预先制作好钢筋混凝土桩身，然后通过锤击、静压或振动等方法将预制桩沉入地基内到达的深度，形成桩基础。桩径较小0.6m以下；地基土为砂性土、粉土、细砂及松散的不含大卵石的土。灌注桩：在施工现场的桩位上，通过机械钻凿或人工挖掘等方法形成桩孔，然后孔内放入钢筋笼，灌注混凝土，形成钢筋混凝土灌注桩。桩长桩径变化大，应用广。25/2/17基础工程课件高承台低承台竖直桩斜桩4.1概述25/2/17基础工程课件适用性：①天然地基承载力和变形不能满足要求的高重建筑物；②天然地基承载力基本满足要求、但沉降量过大，需利用桩基减少沉降的建筑物，如软土地基上的多层住宅建筑，或在使用上、生产上对沉降限制严格的建筑物；③重型工业厂房和荷载很大的建筑物，如仓库、料仓等；④软弱地基或某些特殊性土上的各类永久性建筑物；25/2/17基础工程课件⑦地基土有可能被水流冲刷的桥梁基础；⑧需穿越水体和软弱土层的港湾与海洋构筑物基础，如栈桥、码头、海上采油平台及输油、输气管道支架等。⑤作用有较大水平力和力矩的高耸结构物（如烟囱、水塔等）的基础，或需以桩承受水平力或上拔力的其它情况；⑥需要减弱其振动影响的动力机器基础，或以桩基作为地震区建筑物的抗震措施；25/2/17基础工程课件桩基设计原则：荷载效应组合与浅基础相同。桩基设计应满足下列基本条件：单桩承受的竖向荷载不应超过单桩竖向承载力特征值；桩基础的沉降不得超过建筑物的沉降允许值；对位于坡地岸边的桩基应进行桩基稳定性验算。特殊土地基上的桩基：软土、湿陷性黄土、岩溶……25/2/17基础工程课件桩基设计内容①桩的类型和几何尺寸的选择；②单桩竖向（和水平向）承载力的确定；③确定桩的数量、间距和平面布置；④桩基承载力和沉降验算；⑤桩身结构设计；⑥承台设计；⑦绘制桩基施工图。25/2/17基础工程课件1.根据桩的性状和竖向受力情况划分2.根据施工方法划分3.根据挤土效应划分4.2桩的类型25/2/17基础工程课件1、端承型桩和摩擦型桩端承型桩是指桩顶竖向荷载主要由桩端阻力承受的桩。端承型桩包括端承桩和摩擦端承桩两类。当桩侧阻力很小可以忽略不计时，称为端承桩。摩擦型桩是指桩顶竖向荷载主要由桩侧阻力承受的桩。摩擦型桩包括摩擦桩和端承摩擦桩。当桩端阻力很小可以忽略不计时,称为摩擦桩。桩侧阻力，桩端阻力25/2/17基础工程课件端承型桩：其桩端一般进入中密以上的砂类、碎石类土层，或位于中风化、微风化及新鲜基岩顶面。这类桩的侧摩阻力虽属次要，但不可忽略。端承桩：桩的长径比较小（一般l／d≤10），桩身穿越软弱土层，桩端设置在密实砂类、碎石类土层中或位于中风化、微风化及未风化硬质岩石顶面（即入岩深度hr≤0.5d）。嵌岩桩：当桩端嵌入完整和较完整的中风化、微风化及未风化硬质岩石一定深度以上（hr>0.5d)时,称为嵌岩桩。工程实践中，嵌岩桩一般按端承桩设计。但这并不意味着嵌岩桩不存在侧阻和嵌岩阻力。25/2/17基础工程课件摩擦型桩：桩端持力层多为较坚实的粘性土、粉土和砂类土，且桩的长径比不很大。摩擦桩：具备下列条件之一时：①桩的长径比很大，桩顶荷载只通过桩身压缩产生的桩侧阻力传递给桩周土，因而桩端下土层...
