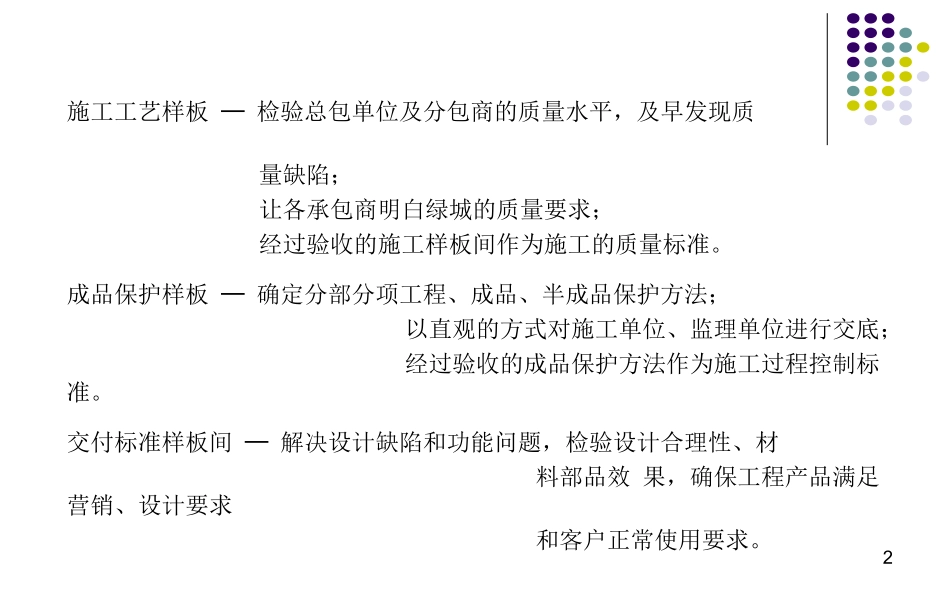

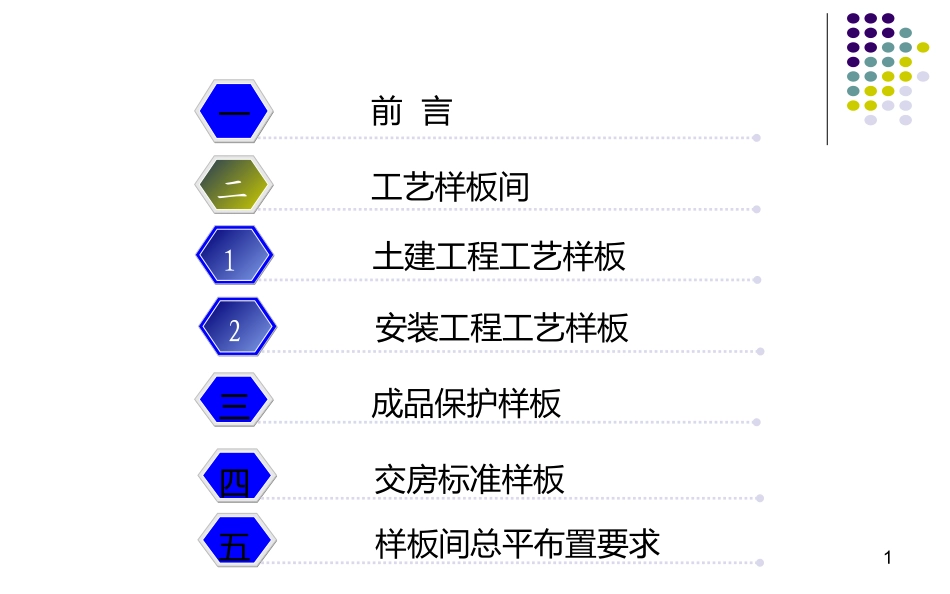

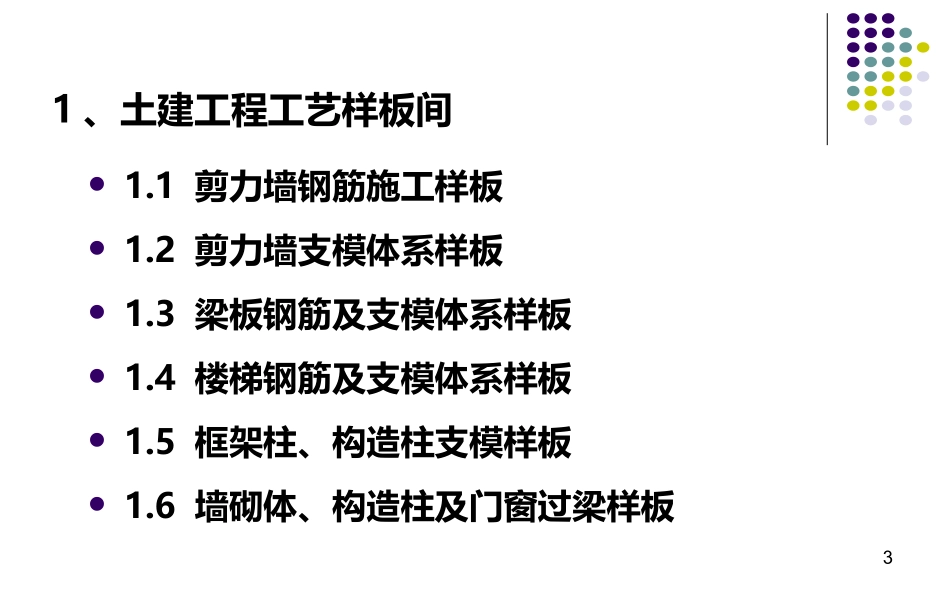

目录工艺样板间二前言一成品保护样板三交房标准样板四样板间总平布置要求五土建工程工艺样板1安装工程工艺样板21一、前言施工工艺样板─检验总包单位及分包商的质量水平，及早发现质量缺陷；让各承包商明白绿城的质量要求；经过验收的施工样板间作为施工的质量标准。成品保护样板─确定分部分项工程、成品、半成品保护方法；以直观的方式对施工单位、监理单位进行交底；经过验收的成品保护方法作为施工过程控制标准。交付标准样板间─解决设计缺陷和功能问题，检验设计合理性、材料部品效果，确保工程产品满足营销、设计要求和客户正常使用要求。21.1剪力墙钢筋施工样板1.2剪力墙支模体系样板1.3梁板钢筋及支模体系样板1.4楼梯钢筋及支模体系样板1.5框架柱、构造柱支模样板1.6墙砌体、构造柱及门窗过梁样板二、工艺样板间1、土建工程工艺样板间31.7墙体粉刷（挂网及灰饼样板、甩浆、粉刷）；1.8卫生间防水样板；1.9室内地坪样板。1.10屋面构造样板（屋面构造、烟帽、透气管）1.11外墙外保温构造样板；1.12门、窗安装样板。二、工艺样板间41.1剪力墙钢筋施工样板剪力墙钢筋样板图片51.1.1剪力墙钢筋样板体现的节点⑴节点1：水平筋连接构造⑵节点2：竖向钢筋连接构造⑶节点3：钢筋保护层⑷……1.1剪力墙钢筋施工样板61.1.2施工工艺要点1.1剪力墙钢筋施工样板71.2剪力墙支模体系样板支模体系样板图片81.2.1剪力墙支模体系体现的节点：⑴节点1：剪力墙上口采用平直压档，确保上口平直；⑵节点2：上下层接头—50处，增加对拉螺栓，防止胀模；⑶……1.2剪力墙钢筋及支模体系样板9101.2.2施工工艺要点1.3梁板钢筋及支模体系样板梁板钢筋及支模体系样板图片111.3.1梁板钢筋样板体现的节点：⑴节点1：梁主筋锚固长度要求；⑵节点2：梁钢筋套筒连接；⑶节点3：梁保护层；⑷……1.3梁板钢筋及支模体系样板121.3.2梁板支模体系体现的节点⑴节点1：底模采用18厚九合板，方木采用60×80杉木；⑵节点2：梁底设置小横杆、双扣件；⑶节点3：纵横向水平杆布置；⑷……1.3梁板钢筋及支模体系样板131.3.3施工工艺要点1.3梁板钢筋及支模体系样板141.4楼梯钢筋及支模体系样板梁板钢筋及支模体系样板图片151.4楼梯钢筋及支模体系样板梁板钢筋及支模体系样板图片161.4楼梯钢筋及支模体系样板1.4.1楼梯钢筋体现的节点⑴节点1：楼梯板筋预留；⑵节点2：楼梯板钢筋保护层；⑶……171.4.2楼梯支模体系体现的节点⑴节点1：楼梯施工缝留设；⑵节点2：楼梯施工缝部位采用抽取式模板；⑶节点3：梯板模板加固；⑷……1.4楼梯钢筋及支模体系样板181.4.3施工工艺要点1.4楼梯钢筋及支模体系样板191.5框架柱、构造柱支模样板框架柱支模样板图片构造柱支模样板图片201.5.1框架柱、构造柱支模样板体现的节点⑴节点1：柱角采用内楞平直压档，确保柱角不胀模；⑵节点2：簸箕斗设置；⑶……1.5框架柱、构造柱支模样板211.5.2施工工艺要点1.5框架柱、构造柱支模样板22注：标题与内容需作修改。1.6墙砌体、构造柱及门窗过梁样板砂加气砌块样板图片231.6墙砌体、构造柱及门窗过梁样板墙砌体、构造柱及门窗过梁样板图片241.6.1墙砌体、构造柱及门窗过梁体现的节点⑴节点1：预制过梁、窗台翻梁伸入墙体200；⑵节点2：窗边混凝土块留设；⑶……1.6墙砌体、构造柱及门窗过梁样板251.6.2施工工艺要点1.6墙砌体、构造柱及门窗过梁样板261.7墙体粉刷（挂网及灰饼样板、甩浆、粉刷）墙体灰饼、粉刷样板图片墙体甩浆、挂网样板图片271.7.1墙体粉刷（挂网及灰饼样板、甩浆、粉刷）体现的节点⑴节点1：抹灰前基层表面清理干净；⑵节点2：抹灰层中间放置钢丝网或耐碱玻纤网；⑶……1.7墙体粉刷（挂网及灰饼样板、甩浆、粉刷）281.7.2施工工艺要点1.7墙体粉刷（挂网及灰饼样板、甩浆、粉刷）29注：标题与内容需作修改。1.8卫生间防水样板卫生间防水样板图片301.8.1卫生间防水样板体现的样板⑴节点1：卫生间混凝土翻边200高；⑵节点2：墙根阴角圆弧处理；⑶……1.8卫生间防水样板311.8.2施工工艺要...
