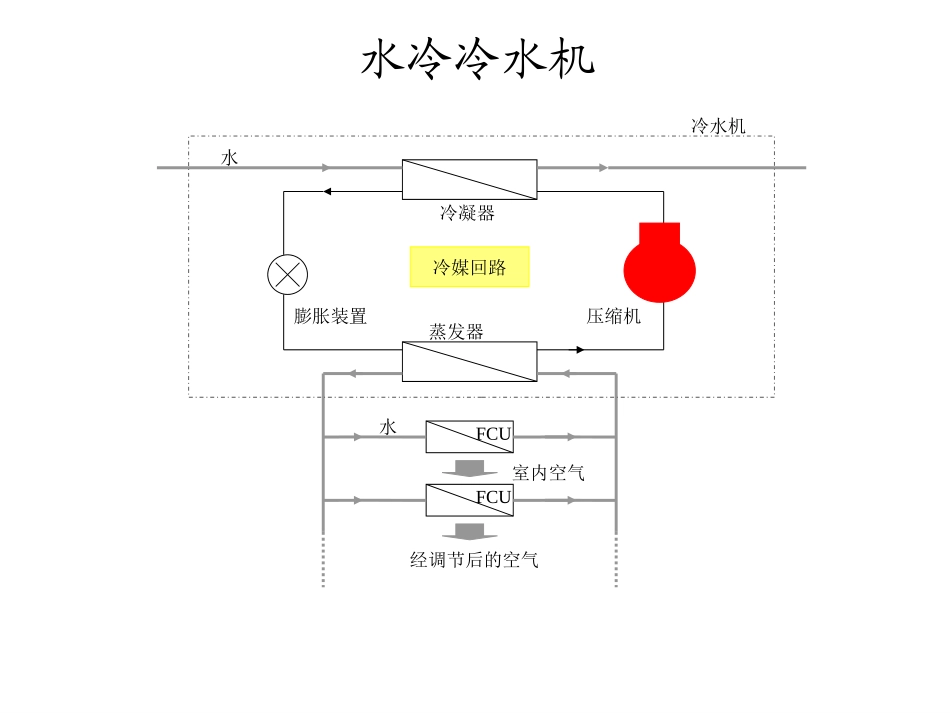

1-1空调系统的分类风冷系统水冷系统集中(或冷水机)系统冷媒直接蒸发系统近几年，风冷冷水机和风冷直接蒸发系统的使用量大大增加冷凝器：蒸发器：FCUFCU室内空气经调节后的空气冷凝器膨胀装置蒸发器压缩机水水冷水机冷媒回路水冷冷水机FCUFCU室内空气经调节后的空气冷凝器膨胀装置蒸发器压缩机水冷水机冷媒回路室外空气排气风冷冷水机、风冷热泵水冷直接蒸发式系统冷凝器膨胀装置蒸发器压缩机水冷媒回路室内空气经调节后的空气室内机风冷直接蒸发式系统膨胀装置蒸发器压缩机冷媒回路室内空气经调节后的空气室内机冷凝器室外空气排气室外机空调机风冷型水冷型蒸发器风冷型风冷型水冷型水冷型冷凝器产品名称家用空调机商用空调机整装式空调机VRV整装式空调机船舶用空调机风冷冷水机水冷冷水机离心机中央系统全空气系统冷水机+空气处理机+风管冷水机+空气处理机+VAV水-空气系统每层空气处理机+风管全水系统冷水机+双管道风机盘管冷水机+三管道风机盘管冷水机+四管道风机盘管独立系统全冷媒系统整装式空调系统多联式空调系统(VRV)空气滤网室外空气室外空气滤网空调机空气滤网预加热器制冷盘管加湿器再加热器空气处理机风机盘管周边区域内部区域空气处理机(处理内部区域)+风机盘管机组(处理周边区域)示意图初始成本运行成本冷水机+空气处理机+风管不能控制单独的出口风管安装费较高，加控制则费用明显增加[中]非常高冷水机+空气处理机+VAV装置允许对各控制组进行风量控制风扇以转速来控制与VAV相关的系统和装置价格相当昂贵[高]中水-空气系统各楼层空气处理机+风管允许各楼层控制可采用各楼层风口或集中配置风管中的任一种方式每层需一个机房，不需要室内空间，水管需要管井空间空气处理机成本大，管井紧凑[中等偏高]中冷水机+双管风机盘管允许带旁通回路或流量阀控制嵌入式室内机只需吊顶空间，落地式需室内地面空间风机盘管装配简单[中等偏低]中冷水机+三管风机盘管水管成本是双管系统的1.5倍[中等偏高]高冷水机+四管风机盘管水管成本近2倍，风机盘管昂贵且复杂[高]高商用空调系统管井空间小允许安装标准空调机，且安装简易[低]低独立单元式中央空调(VRV)系统管井空间小，嵌入式室内机无需室内空间空调机成本高，安装费用较低[中等偏高]极低费用需要风管井和天花板内空间，不需要室内空间大多数3或4管道风机盘管系统采用落地式，需要相应的室内空间一般安装独立的通风系统。VRV部分室内机有进新风口，以与各楼层的集中新风管相连(如HRV)。有时需要设计辅助风机系统独立运转控制的难度进新风的难度室内空间占用率全空气系统全水系统独立系统需要独立的通风系统。可采用带新风风机盘管并穿墙孔或集中风管系统使风机盘管可进新风容易，进新风管连接空气处理机，允许室外空气进行自然冷却允许使用上述相同的器件，但变复杂了允许以客户要求的和客户随时的要求来运转各种系统的比较(优/缺点)1-2大金空调系统的命名规则A.第三或第四个字母有“Y”的表示热泵型如：UWYJ、RSXY、RY、FDY没有“Y”的表示单冷型如：UWAJ、RSX、R、FD特例：FTX（X表示变频系列）B.第一个字母如有“R”则表示是室外机如：RSXY、RXY、RY等C.中间的数字表示机组的容量。一般以“Kw”、“Kcal/h”或“Hp”表示D.数字之后的字母表示型号序列如：“G”、“H”等“K”“KA”F.最后的字母表示电源单相3相3相50Hz60HzVTY1A220~240V380~415VE(50/60Hz)220~240V/220V380~415V/400~440V举例说明(10HpVRV-II室外机型号)：RXY10MY1室外机变频热泵型容量:10HpM系列3相/380伏/50Hz1-3中国大金销售之产品概述家用空调系列商用空调系列中央空调冷水机变频分体壁挂机FTXE25BV1CFTXE35BV1CFTXD50BMVMC直流变速分体柜机FVX56AV1C直流变速风管机FDXD50BMVMCFBY71BMV2C超级多联机3MX80BMVMC4MX80A家用VRVRMX140JRHXY6MY1SKYAIR商用空调室外机3.5~14.5kW有7款室内机国产机有3/5Hp直流变速SKYAIRFBY71BMV2CFCY71BMV2CFVYX71BMV2CPackageFD(Y)、FVY、FD(Y)MUAT(Y)、UC(P)J同时运转系统国产7.5/10Hp进口3/4/5/6/8/10HpVRV-II8~48HpR22冷媒型10~48HpR410a新冷媒型全新风VRV、水冷VRV冰蓄冷VRV、热回收VRV等水冷螺杆式冷水机UW(J)系列CUW-B5Y/C5Y...
