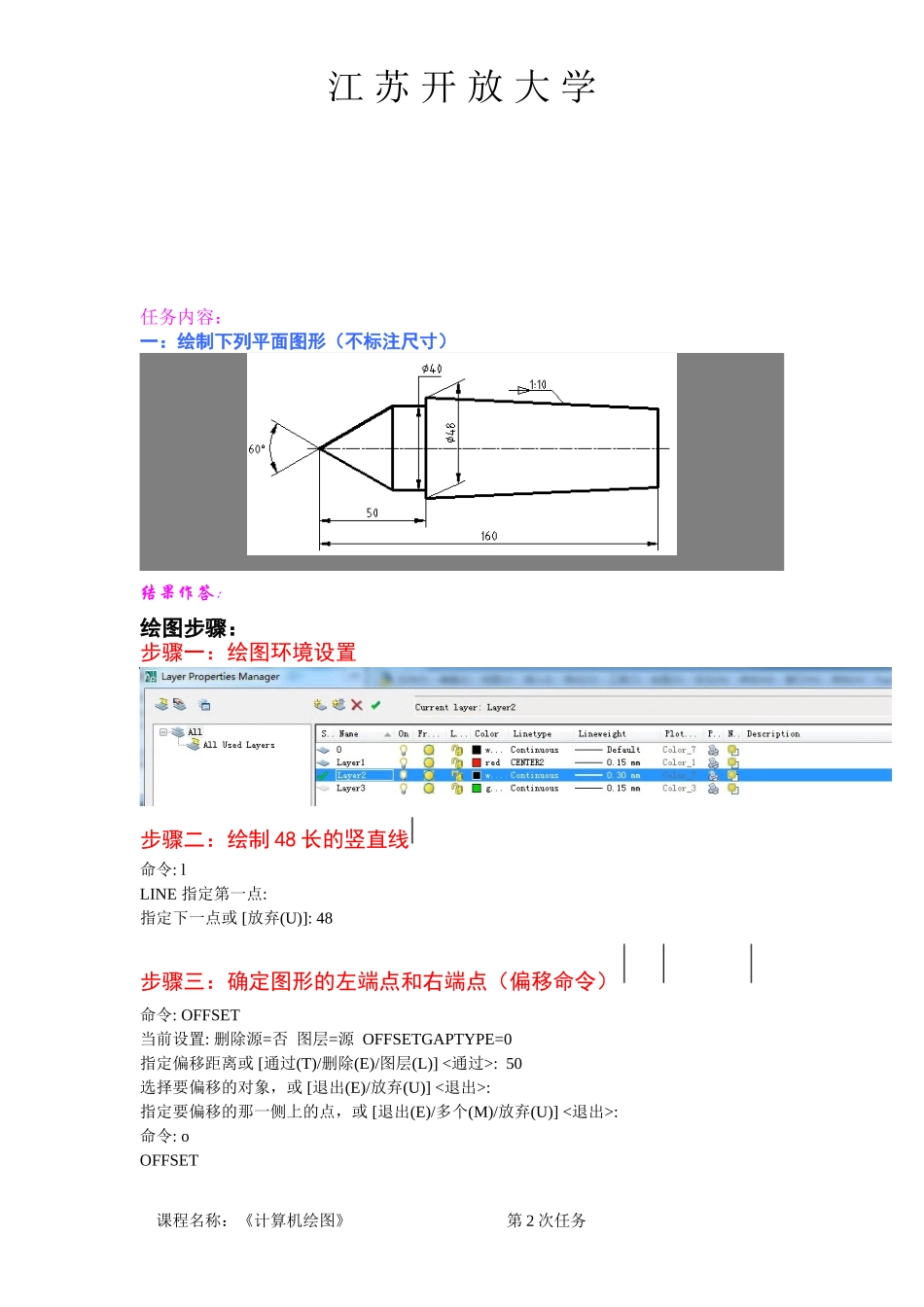

江苏开放大学形成性考核作业学号姓名课程代码110037课程名称计算机绘图第2次任务共3次任务课程名称：《计算机绘图》第2次任务江苏开放大学任务内容：一：绘制下列平面图形（不标注尺寸）结果作答：绘图步骤：步骤一：绘图环境设置步骤二：绘制48长的竖直线命令:lLINE指定第一点:指定下一点或[放弃(U)]:48步骤三：确定图形的左端点和右端点（偏移命令）命令:OFFSET当前设置:删除源=否图层=源OFFSETGAPTYPE=0指定偏移距离或[通过(T)/删除(E)/图层(L)]<通过>:50选择要偏移的对象，或[退出(E)/放弃(U)]<退出>:指定要偏移的那一侧上的点，或[退出(E)/多个(M)/放弃(U)]<退出>:命令:oOFFSET课程名称：《计算机绘图》第2次任务江苏开放大学当前设置:删除源=否图层=源OFFSETGAPTYPE=0指定偏移距离或[通过(T)/删除(E)/图层(L)]<50.0000>:110选择要偏移的对象，或[退出(E)/放弃(U)]<退出>:指定要偏移的那一侧上的点，或[退出(E)/多个(M)/放弃(U)]<退出>:步骤四：绘制中心线命令:lLINE指定第一点:命令:lLINE指定第一点:指定下一点或[放弃(U)]:4步骤五：绘制右端1：10上部锥度线命令:oOFFSET当前设置:删除源=否图层=源OFFSETGAPTYPE=0指定偏移距离或[通过(T)/删除(E)/图层(L)]<160.0000>:80选择要偏移的对象，或[退出(E)/放弃(U)]<退出>:指定要偏移的那一侧上的点，或[退出(E)/多个(M)/放弃(U)]<退出>:命令:lLINE指定第一点:指定下一点或[放弃(U)]:命令:mMOVE选择对象:找到1个选择对象:指定基点或[位移(D)]<位移>:指定第二个点或<使用第一个点作为位移>:命令:eERASE找到1个步骤六：绘制右端1：10完整锥度线命令:_extend当前设置:投影=UCS，边=无选择边界的边...选择对象或<全部选择>:指定对角点:找到0个选择对象或<全部选择>:指定对角点:找到1个选择对象:选择要延伸的对象，或按住Shift键选择要修剪的对象，或[栏选(F)/窗交(C)/投影(P)/边(E)/放弃(U)]:指定对角点:选择要延伸的对象，或按住Shift键选择要修剪的对象，或命令:mi课程名称：《计算机绘图》第2次任务江苏开放大学MIRROR选择对象:指定对角点:找到1个选择对象:指定镜像线的第一点:指定镜像线的第二点:要删除源对象吗？[是(Y)/否(N)]:命令:trTRIM当前设置:投影=UCS，边=无选择剪切边...选择对象或<全部选择>:指定对角点:找到4个选择对象:选择要修剪的对象，或按住Shift键选择要延伸的对象，或[栏选(F)/窗交(C)/投影(P)/边(E)/删除(R)/放弃(U)]:选择要修剪的对象，或按住Shift键选择要延伸的对象，或[栏选(F)/窗交(C)/投影(P)/边(E)/删除(R)/放弃(U)]:选择要修剪的对象，或按住Shift键选择要延伸的对象，或[栏选(F)/窗交(C)/投影(P)/边(E)/删除(R)/放弃(U)]:命令:oOFFSET当前设置:删除源=否图层=源OFFSETGAPTYPE=0指定偏移距离或[通过(T)/删除(E)/图层(L)]<80.0000>:20选择要偏移的对象，或[退出(E)/放弃(U)]<退出>:指定要偏移的那一侧上的点，或[退出(E)/多个(M)/放弃(U)]<退出>:选择要偏移的对象，或[退出(E)/放弃(U)]<退出>:命令:lLINE指定第一点:指定下一点或[放弃(U)]:>>输入ORTHOMODE的新值<1>:正在恢复执行LINE命令。指定下一点或[放弃(U)]:@50<30命令:trTRIM当前设置:投影=UCS，边=无选择剪切边...选择对象或<全部选择>:指定对角点:找到2个选择对象:选择要修剪的对象，或按住Shift键选择要延伸的对象，或[栏选(F)/窗交(C)/投影(P)/边(E)/删除(R)/放弃(U)]:选择要修剪的对象，或按住Shift键选择要延伸的对象，或[栏选(F)/窗交(C)/投影(P)/边(E)/删除(R)/放弃(U)]:选择要修剪的对象，或按住Shift键选择要延伸的对象，或[栏选(F)/窗交(C)/投影(P)/边(E)/删除(R)/放弃(U)]:命令:TRIM当前设置:投影=UCS，边=无选择剪切边...课程名称：《计算机绘图》第2次任务江苏开放大学选择对象或<全部选择>:指定对角点:找到1个选择对象:选择要修剪的对象，或按住Shift键选择要延伸的对象，或[栏选(F)/窗交(C)/投影(P)/边(E)/删除(R)/放弃(U)]:选择要修剪的对象，或按住Shift键选择要延伸的对象，或[栏选(F)/窗交(C)/投影(P)/边(E)/删除(R)/放弃(U)]:命令:eERASE找到1个命令:'_matchprop选择源对象:当前活动设置:颜色图层线型线型比例线宽厚度打...
