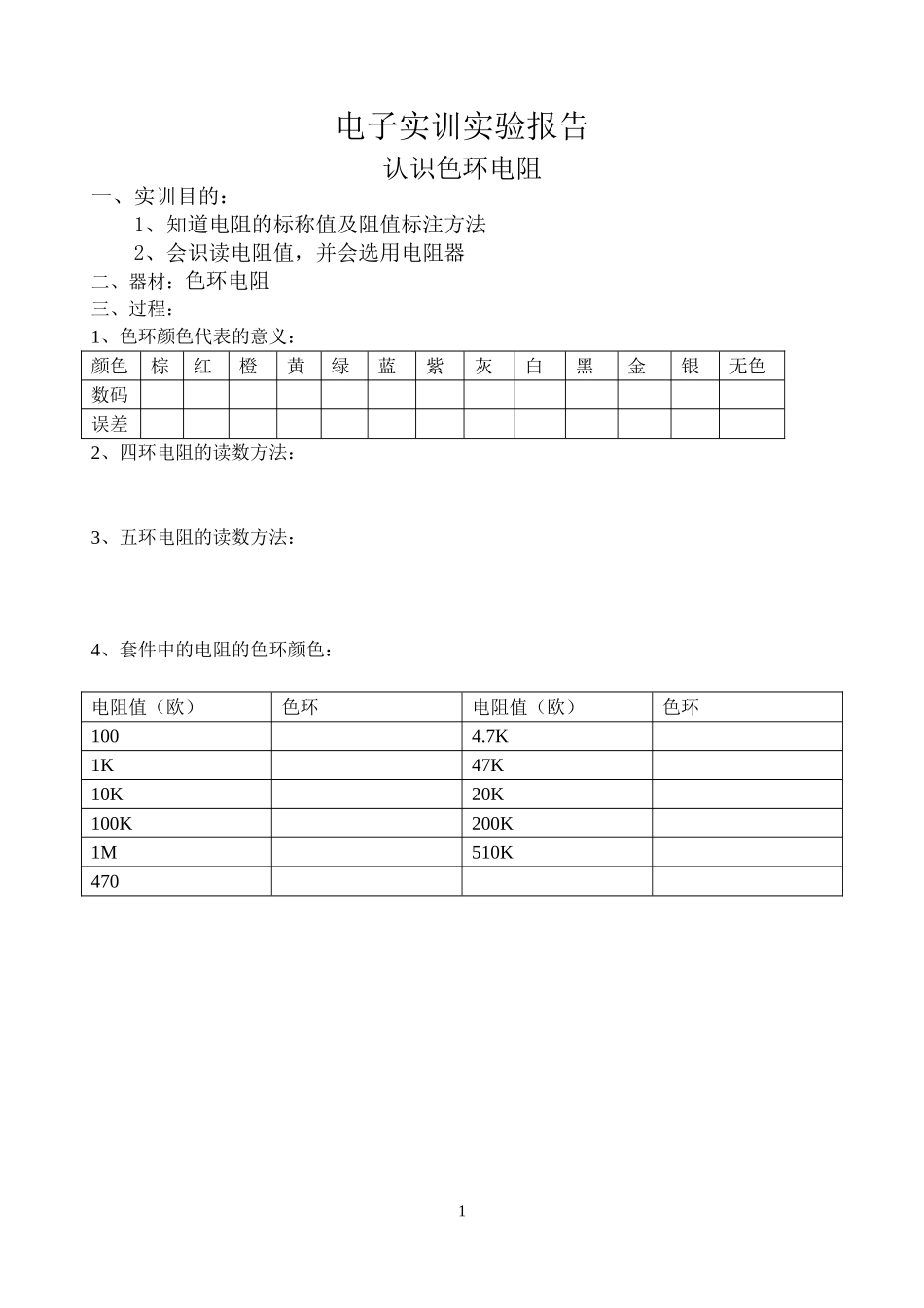

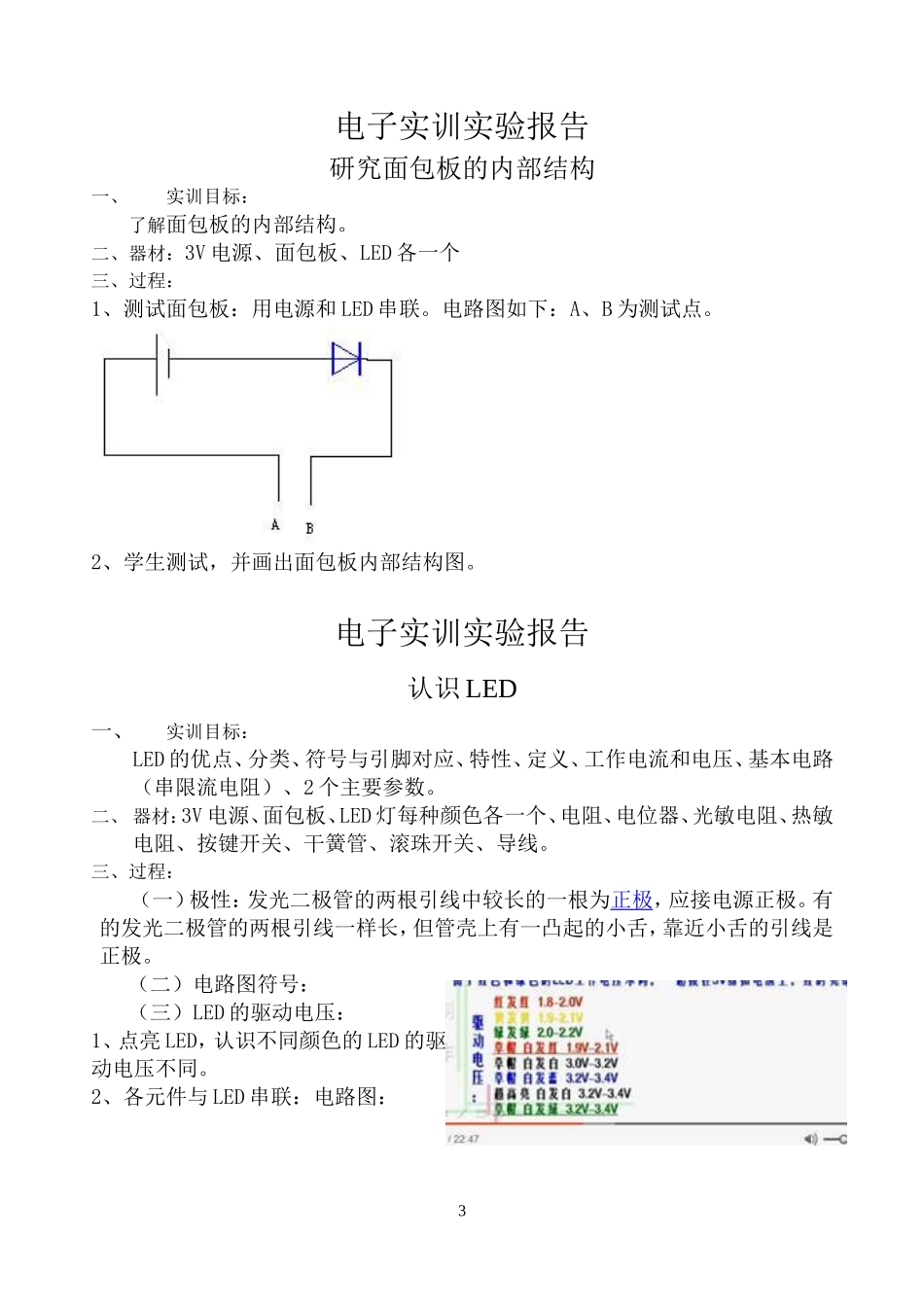

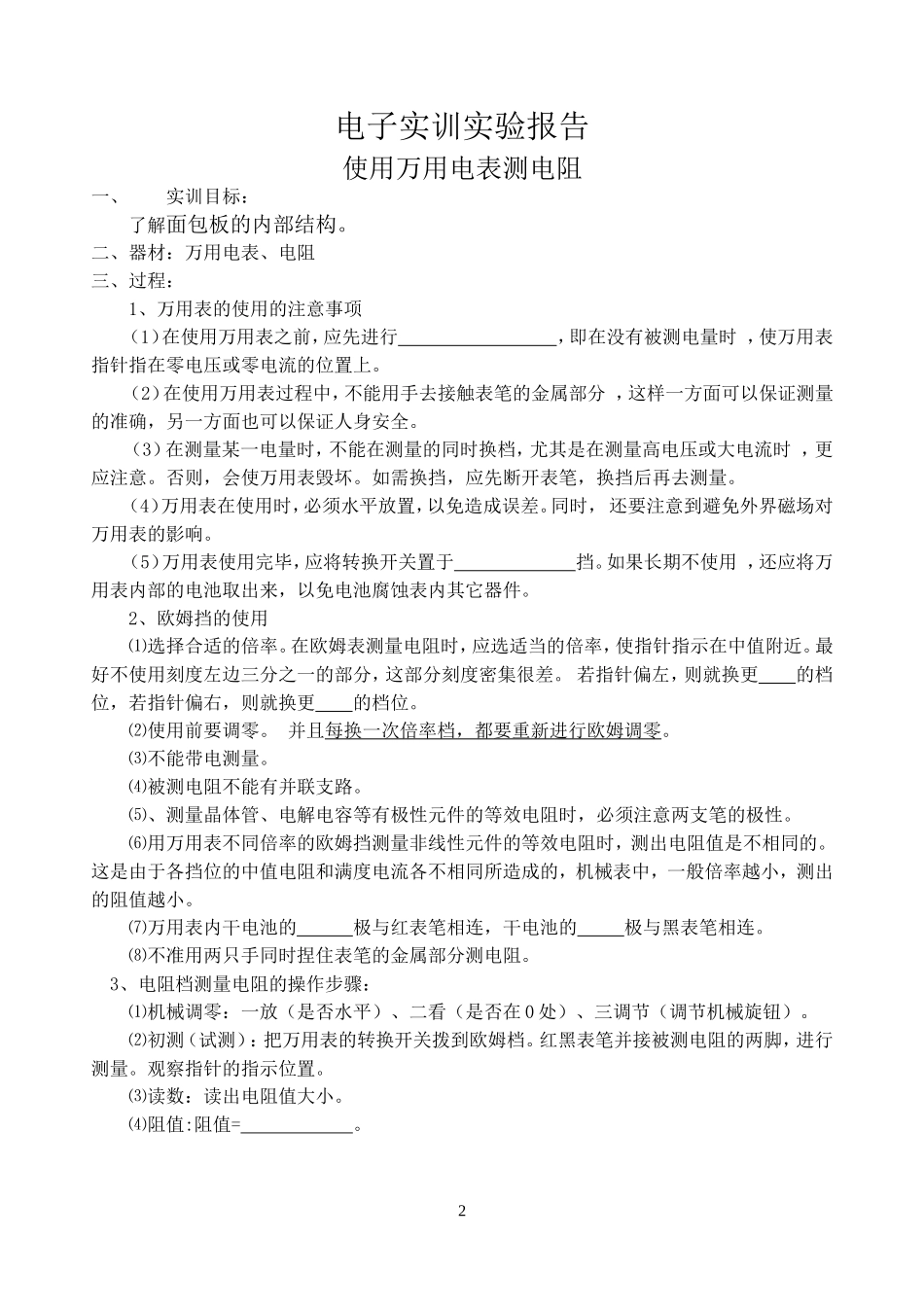

1电子实训实验报告认识色环电阻一、实训目的：1、知道电阻的标称值及阻值标注方法2、会识读电阻值，并会选用电阻器二、器材：色环电阻三、过程：1、色环颜色代表的意义：颜色棕红橙黄绿蓝紫灰白黑金银无色数码误差2、四环电阻的读数方法：3、五环电阻的读数方法：4、套件中的电阻的色环颜色：电阻值（欧）色环电阻值（欧）色环1004.7K1K47K10K20K100K200K1M510K4702电子实训实验报告使用万用电表测电阻一、实训目标：了解面包板的内部结构。二、器材：万用电表、电阻三、过程：1、万用表的使用的注意事项（1）在使用万用表之前，应先进行，即在没有被测电量时，使万用表指针指在零电压或零电流的位置上。（2）在使用万用表过程中，不能用手去接触表笔的金属部分，这样一方面可以保证测量的准确，另一方面也可以保证人身安全。（3）在测量某一电量时，不能在测量的同时换档，尤其是在测量高电压或大电流时，更应注意。否则，会使万用表毁坏。如需换挡，应先断开表笔，换挡后再去测量。（4）万用表在使用时，必须水平放置，以免造成误差。同时，还要注意到避免外界磁场对万用表的影响。（5）万用表使用完毕，应将转换开关置于挡。如果长期不使用，还应将万用表内部的电池取出来，以免电池腐蚀表内其它器件。2、欧姆挡的使用⑴选择合适的倍率。在欧姆表测量电阻时，应选适当的倍率，使指针指示在中值附近。最好不使用刻度左边三分之一的部分，这部分刻度密集很差。若指针偏左，则就换更的档位，若指针偏右，则就换更的档位。⑵使用前要调零。并且每换一次倍率档，都要重新进行欧姆调零。⑶不能带电测量。⑷被测电阻不能有并联支路。⑸、测量晶体管、电解电容等有极性元件的等效电阻时，必须注意两支笔的极性。⑹用万用表不同倍率的欧姆挡测量非线性元件的等效电阻时，测出电阻值是不相同的。这是由于各挡位的中值电阻和满度电流各不相同所造成的，机械表中，一般倍率越小，测出的阻值越小。⑺万用表内干电池的极与红表笔相连，干电池的极与黑表笔相连。⑻不准用两只手同时捏住表笔的金属部分测电阻。3、电阻档测量电阻的操作步骤：⑴机械调零：一放（是否水平）、二看（是否在0处）、三调节（调节机械旋钮）。⑵初测（试测）：把万用表的转换开关拨到欧姆档。红黑表笔并接被测电阻的两脚，进行测量。观察指针的指示位置。⑶读数：读出电阻值大小。⑷阻值:阻值=。3电子实训实验报告研究面包板的内部结构一、实训目标：了解面包板的内部结构。二、器材：3V电源、面包板、LED各一个三、过程：1、测试面包板：用电源和LED串联。电路图如下：A、B为测试点。2、学生测试，并画出面包板内部结构图。电子实训实验报告认识LED一、实训目标：LED的优点、分类、符号与引脚对应、特性、定义、工作电流和电压、基本电路（串限流电阻）、2个主要参数。二、器材：3V电源、面包板、LED灯每种颜色各一个、电阻、电位器、光敏电阻、热敏电阻、按键开关、干簧管、滚珠开关、导线。三、过程：（一）极性：发光二极管的两根引线中较长的一根为正极，应接电源正极。有的发光二极管的两根引线一样长，但管壳上有一凸起的小舌，靠近小舌的引线是正极。（二）电路图符号：（三）LED的驱动电压：1、点亮LED，认识不同颜色的LED的驱动电压不同。2、各元件与LED串联：电路图：456电子实训实验报告电阻的串联一、实训目的：1、了解电阻串联并联的知识2、理解电流的概念3、理解电压的概念4、理解欧姆定律5、会根据电路图连接电路二、器材：3V电源、面包板、电阻2个、LED2个、导线若干三、过程：1、电阻（Resistance，通常用“R”表示），是一个物理量，在物理学中表示。导体的电阻越大，表示导体对电流的阻碍作用越大。不同的导体，电阻一般不同，电阻是导体本身的一种特性。电阻将会导致电子流通量的变化，电阻越小，电子流通量越大，反之亦然。电阻元件的电阻值大小一般与温度，材料，长度，还有横截面积有关，衡量电阻受温度影响大小的物理量是温度系数，其定义为温度每升高1℃时电阻值发生变化的百分数。串联：并联：，特别地，两个电阻并联式也可表示为。2、电流：电流（current）是表示电流强弱的物理量，通常...
