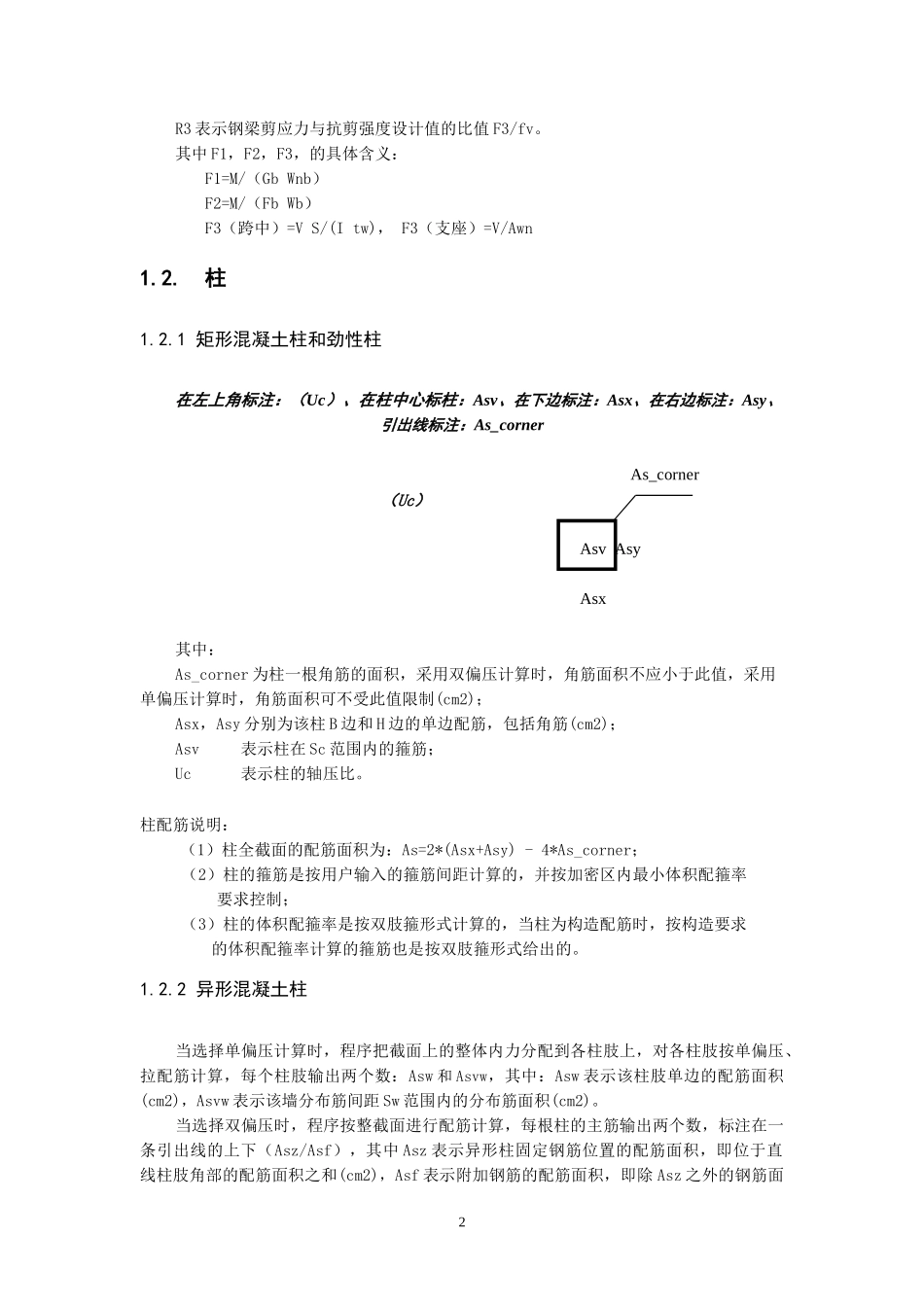

一、SATWE配筋简图有关数字说明1.1梁1.1.1砼梁和劲性梁其中：As1、As2、As3为梁上部(负弯矩)左支座、跨中、右支座的配筋面积(cm2)；Asm1、Asm2、Asm3表示梁下部(负弯矩)左支座、跨中、右支座的配筋面积(cm2)；Asv表示梁在Sb范围内的箍筋面积(cm2)，取抗剪箍筋Asv与剪扭箍筋Astv的大值；Ast表示梁受扭所需要的纵筋面积(cm2)；Ast1表示梁受扭所需要周边箍筋的单根钢筋的面积(cm2)。G，VT分别为箍筋和剪扭配筋标志。梁配筋计算说明：（1）对于配筋率大于1%的截面，程序自动按双排筋计算，此时，保护层取60mm；（2）当按双排筋计算还超限时，程序自动考虑压筋作用，按双筋方式配筋；（3）各截面的箍筋都是按用户输入的箍筋间距计算的，并按沿梁全长箍筋的面积配箍率要求控制。若输入的箍筋间距为加密区间距，则加密区的箍筋计算结果可直接参考使用，如果非加密区与加密区的箍筋间距不同，则应按非加密区箍筋间距对计算结果进行换算；若输入的箍筋间距为非加密区间距，则非加密区的箍筋计算结果可直接参考使用，如果加密区与非加密区的箍筋间距不同，则应按加密区箍筋间距对计算结果进行换算。1.1.2钢梁R1-R2-R3其中：R1表示钢梁正应力与强度设计值的比值F1/f；R2表示钢梁整体稳定应力与强度设计值的比值F2/f；1R3表示钢梁剪应力与抗剪强度设计值的比值F3/fv。其中F1，F2，F3，的具体含义：F1=M/（GbWnb）F2=M/（FbWb）F3（跨中）=VS/(Itw)，F3（支座）=V/Awn1.2.柱1.2.1矩形混凝土柱和劲性柱在左上角标注：（Uc）、在柱中心标柱：Asv、在下边标注：Asx、在右边标注：Asy、引出线标注：As_cornerAs_corner（Uc）AsvAsyAsx其中：As_corner为柱一根角筋的面积，采用双偏压计算时，角筋面积不应小于此值，采用单偏压计算时，角筋面积可不受此值限制(cm2)；Asx，Asy分别为该柱B边和H边的单边配筋，包括角筋(cm2)；Asv表示柱在Sc范围内的箍筋；Uc表示柱的轴压比。柱配筋说明：（1）柱全截面的配筋面积为：As=2*(Asx+Asy)-4*As_corner；（2）柱的箍筋是按用户输入的箍筋间距计算的，并按加密区内最小体积配箍率要求控制；（3）柱的体积配箍率是按双肢箍形式计算的，当柱为构造配筋时，按构造要求的体积配箍率计算的箍筋也是按双肢箍形式给出的。1.2.2异形混凝土柱当选择单偏压计算时，程序把截面上的整体内力分配到各柱肢上，对各柱肢按单偏压、拉配筋计算，每个柱肢输出两个数：Asw和Asvw，其中：Asw表示该柱肢单边的配筋面积(cm2)，Asvw表示该墙分布筋间距Sw范围内的分布筋面积(cm2)。当选择双偏压时，程序按整截面进行配筋计算，每根柱的主筋输出两个数，标注在一条引出线的上下（Asz/Asf），其中Asz表示异形柱固定钢筋位置的配筋面积，即位于直线柱肢角部的配筋面积之和(cm2)，Asf表示附加钢筋的配筋面积，即除Asz之外的钢筋面2积(cm2)。1.2.3钢柱柱一侧标注：R1R2R3其中：R1表示钢柱正应力与强度设计值的比值F1/f；R2表示钢柱X向稳定应力与强度设计值的比值F2/f；R3表示钢柱Y向稳定应力与强度设计值的比值F3/f。其中F1，F2，F3，的具体含义：F1=N/An+Mx/(Gx*Wnx)+My/(Gy*Wny)F2=N/(Fx*A)+Bmx*My/(Gx*Wx(1－0.8N/Nex))+Bty*My/(Fby*Wy)F3=N/(Fy*A)+Bmy*My/(Gy*Wy(1－0.8N/Nex))+Btx*Mx/(Fbx*Wx)1.2.4钢管混凝土柱在柱中心标注一个数：R1其中：R1表示钢管混凝土柱的轴力设计值与其抗力的比值N/Nu。1.3.支撑1.3.1混凝土支撑Asx—Asy支撑X、Y边单边配筋面积Gasv支撑箍筋面积其中：Asx，Asy，Asv的解释同柱，支撑配筋的看法，是：把支撑向Z方向投影，即可得到如柱图一样的截面形式。1.3.2钢支撑R1-R2-R3其中：3R1表示钢支撑正应力与强度设计值的比值F1/f；R2表示钢支撑X向稳定应力与强度设计值的比值F2/f；R3表示钢支撑Y向稳定应力与强度设计值的比值F3/f。其中F1，F2，F3，的具体含义：F1=N/AnF2=N/（FxAATx）F3=N/（FyAATy）1.4.混凝土剪力墙1.4.1墙-柱Asw墙-柱一端暗柱配筋面积HAshw墙-柱水平分部筋面积其中：Asw表示墙柱一端的暗柱配筋总面积(cm2)，如按柱配筋，Asw为按柱对称配筋计算的单边的钢筋面积；Aswh为水平分布筋间距Swh范围内水平分布筋面积(cm2)。1.4.2墙-梁Asw(洞口)墙-梁单边...
