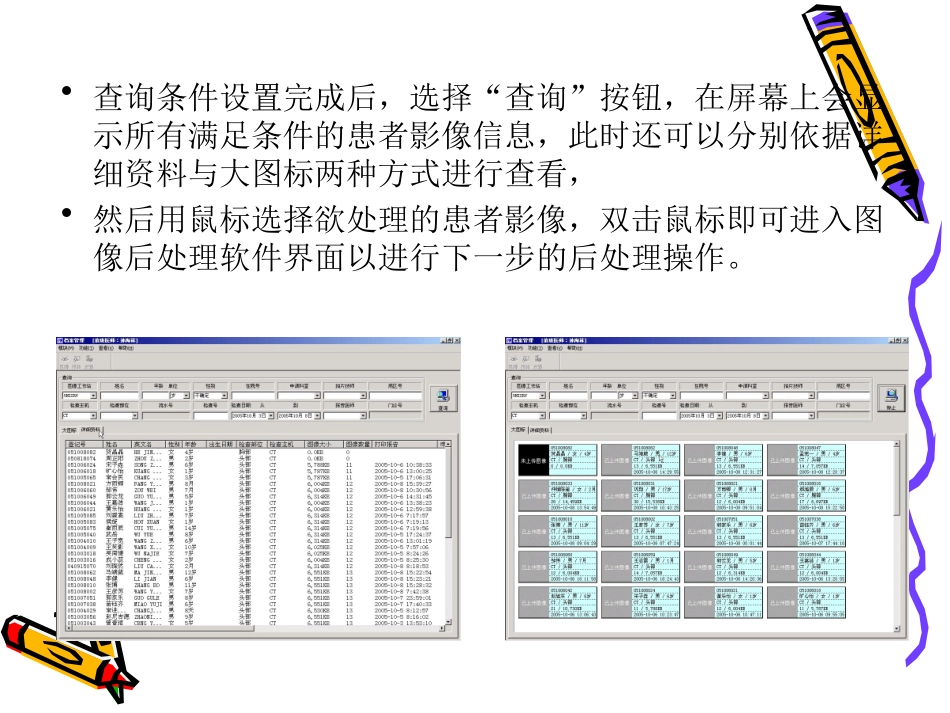

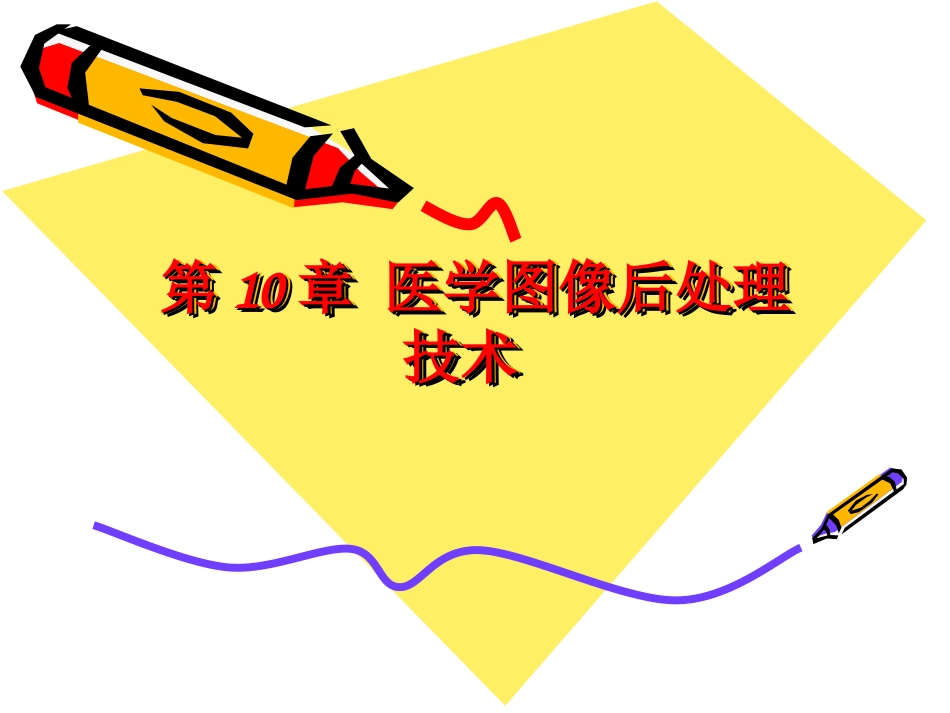

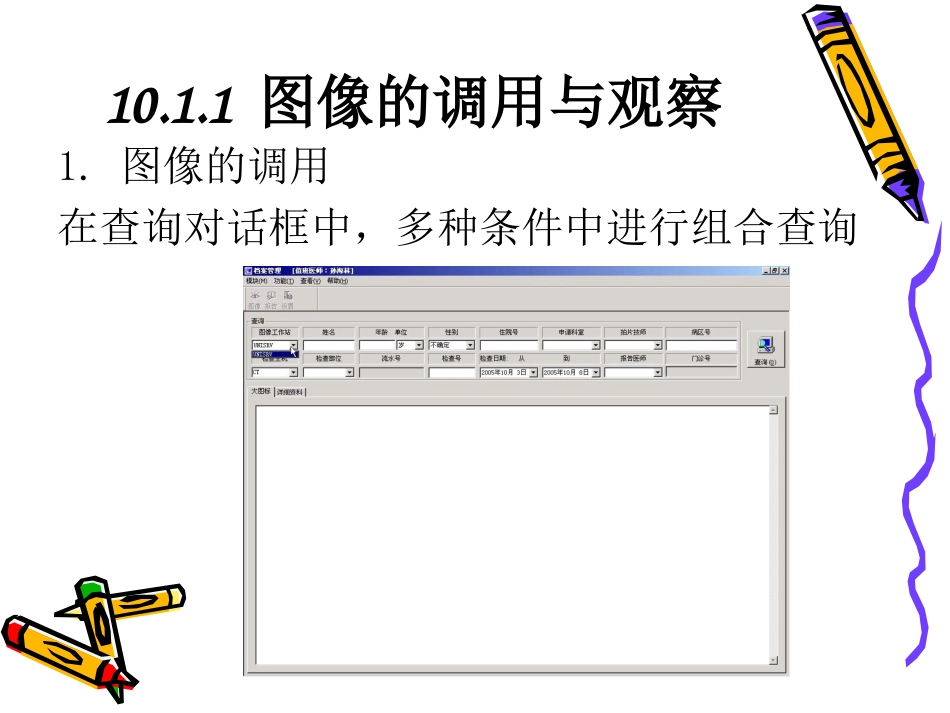

第第1010章医学图像后处理章医学图像后处理技术技术第第1010章医学图像后处理章医学图像后处理技术技术1.图像的调用在查询对话框中，多种条件中进行组合查询10.1.1图像的调用与观察•查询条件设置完成后，选择“查询”按钮，在屏幕上会显示所有满足条件的患者影像信息，此时还可以分别依据详细资料与大图标两种方式进行查看，•然后用鼠标选择欲处理的患者影像，双击鼠标即可进入图像后处理软件界面以进行下一步的后处理操作。2.图像查看方式•选择屏幕上方或者左侧工具栏上“页版式”命令设置图像查看方式，即在屏幕上显示不同数量的连续CT影像。•选择屏幕上方工具栏中的“全屏”命令将某幅感兴趣的CT图像在整个屏幕上，•选择菜单上的“信息”命令以去掉图像上的文字信息利于更好的观察图像3.图像的定位线标识•选择屏幕上方工具栏中的“定位线”命令可以将人体组织与器官的平片图像与横截面图像有机结合进行观察。•图像的定位线标识功能可以使临床医生能够直观地获得每一幅图像的空间扫描位置。几何变换包括缩放、旋转、镜像、平移、定位、裁剪等功能。•图像的放大与缩小•放大功能用于局部细致观察病变的形态结构，通常病变太小，肉眼可能难以分辨出来•缩小功能主要用于要观察病变整体形态10.1.2图像的几何变换2.图像的旋转•图像的旋转功能是指为符合医生的常规观察习惯而对图像进行的角度变换•通过屏幕左侧工具栏的左旋、右旋与翻转命令对图像做向左或向右不同角度的旋转。原始图像图像旋转图像翻转1.图像平滑图像在采样与传输过程中，由于传输信道、采样系统质量较差，或受各种干扰的影响，而造成图像毛糙，此时可以对图像进行平滑处理。图像平滑处理也称为图像均匀处理，处理的原则是通过混合选区中像素的亮度来减少图像的杂色，即搜索像素选区的半径范围以查找亮度相近的像素，扔掉与相邻像素差异太大的像素，并用搜索到的像素的中间亮度值替换中心像素10.1.3调整图像显示效果•图像平滑处理的操作方法是选择后处理软件左侧工具栏中的“滤镜”按钮，在弹出的“滤镜”对话框中选择“均匀”滤镜，并可以通过对强度的调节与对预览窗口中图像的观察来选择最适合的图像平滑效果。2.图像锐化图像经转换或传输后，质量可能下降，难免有些模糊。可以对图像进行锐化，加强图像轮廓，降低模糊度，使图像清晰。锐化的原则是按指定的阈值查找值不同于周围像素的像素，并增加像素之间的对比度。因此，经过图像锐化处理后，较浅的像素变得更亮，较暗的像素变得更暗，•图像锐化处理的操作方法是选择后处理软件左侧工具栏中的“滤镜”按钮，在弹出的“滤镜”对话框中选择“锐化”滤镜，并可以通过对强度的调节与对预览窗口中图像的观察来选择最适合的图像锐化效果。3.浮雕效果图像后处理过程中，还可以通过调节浮雕效果以满足对图像轮廓与边界的特殊观察选择后处理软件左侧工具栏中的“滤镜”按钮，在弹出的“滤镜”对话框中选择“浮雕”滤镜，并可以通过对强度的调节与对预览窗口中图像的观察来选择最适合的图像浮雕效果。4.图像的负片图像的负片是经曝光和显影加工后得到的影像，其明暗与被摄体相反。负片需经印放在照片上才还原为正片。在X光成像中，影像的明暗常与透过光的多少有关，透过多的则黑，少的则白。通常在冲洗后的X光片上显示的黑白图象称为正片，而在透视上图象的黑白度将与X光照片相反，叫负片。负片适用于观察肺内的血管或者小的高密度病灶等结构。•选择需要进行反相处理的图像，然后选择后处理软件左侧工具栏中的“反白”按钮，就可以对反相后的图像效果进行观察。5.图像增强利用图像增强技术可以有效地突出图像的细节，改善图像的视觉效果，方便特征的提取。目前图像增强技术主要应用在X射线图片和CT影像等的处理。图像边缘增强的原则是：将选择好的图像感兴趣区域或边缘的像素值重新计算，得出一个新像素值，它所表示的灰度值与原像素值有明显的差异，如果像素的灰度显示为白（或亮），那么，新像素的灰度则显示为更白。反之，如果原像素的灰度值显示为黑（或暗），那么，新像素的灰度则显示为更黑。•图像增强的作用是把人眼难以辨认的区域或轮廓增强，使其能...
