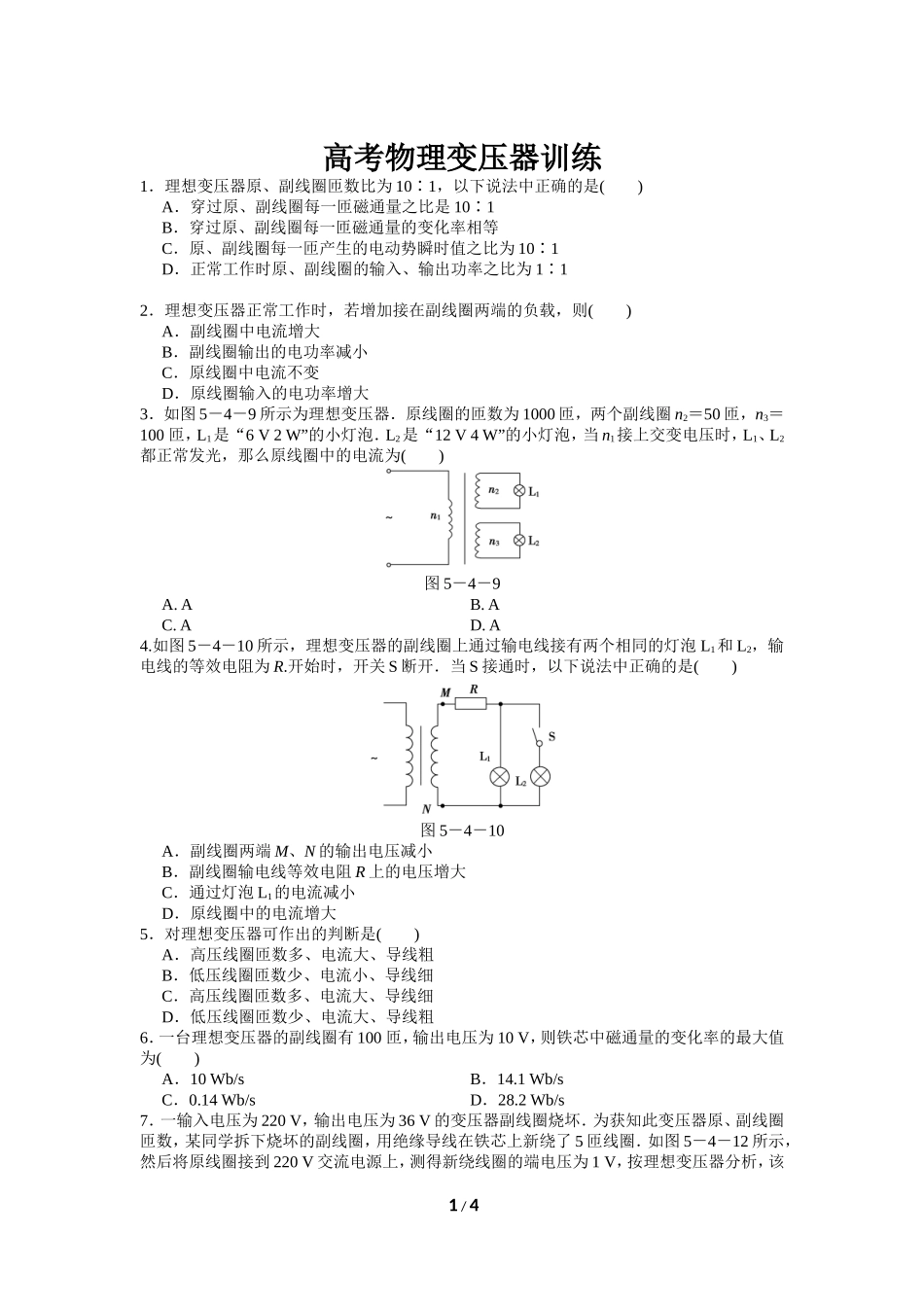

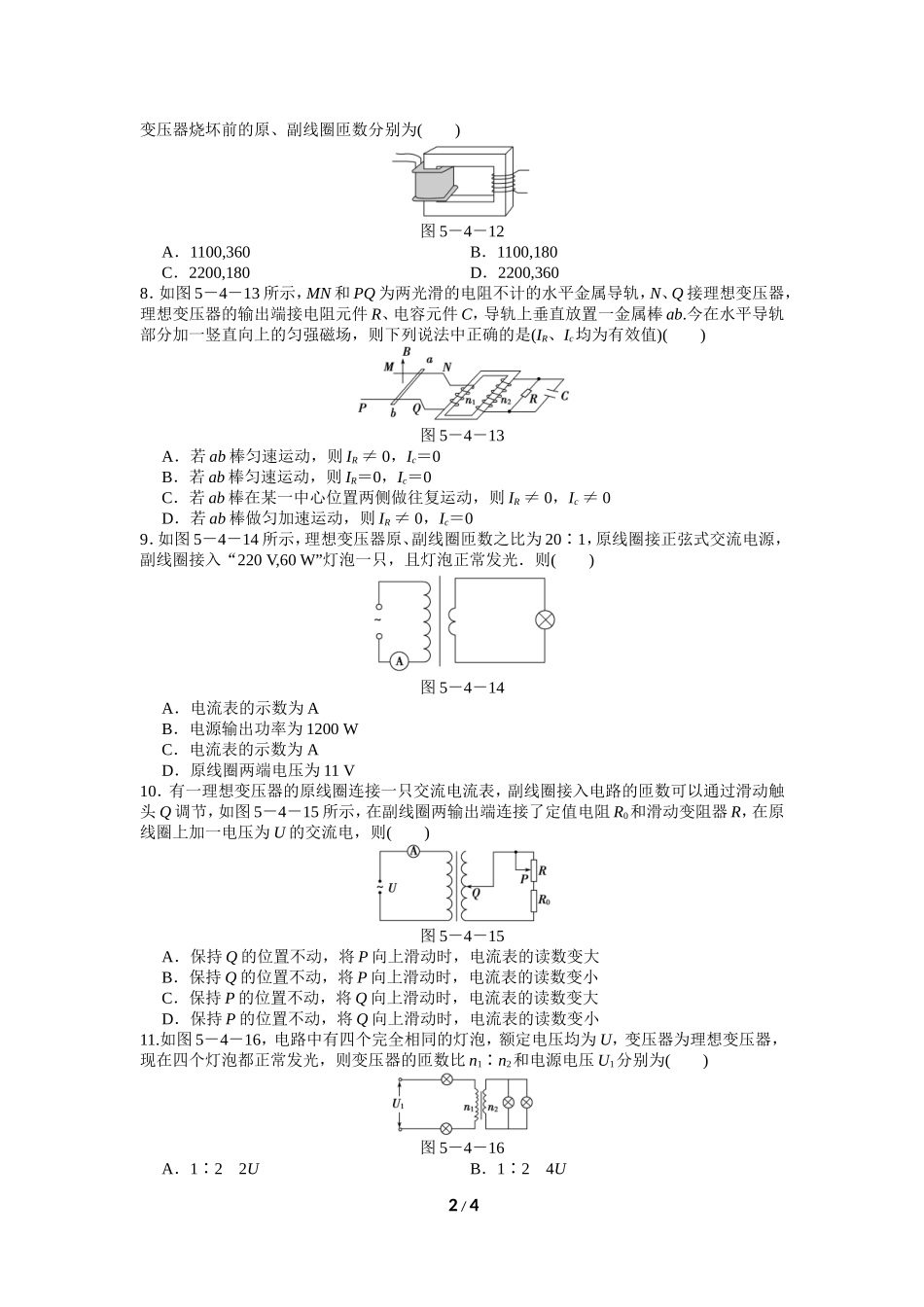

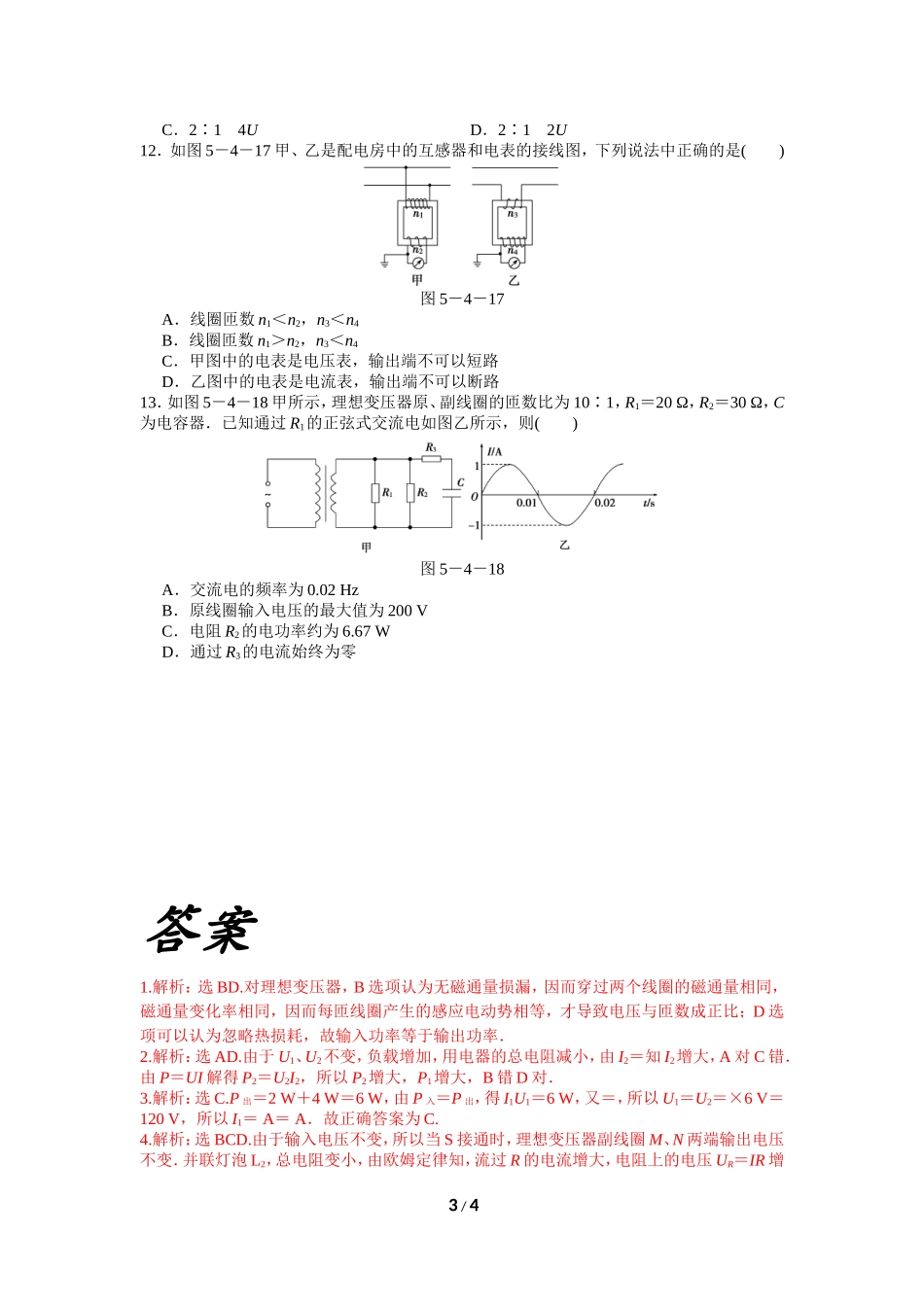

高考物理变压器训练1．理想变压器原、副线圈匝数比为10∶1，以下说法中正确的是()A．穿过原、副线圈每一匝磁通量之比是10∶1B．穿过原、副线圈每一匝磁通量的变化率相等C．原、副线圈每一匝产生的电动势瞬时值之比为10∶1D．正常工作时原、副线圈的输入、输出功率之比为1∶12．理想变压器正常工作时，若增加接在副线圈两端的负载，则()A．副线圈中电流增大B．副线圈输出的电功率减小C．原线圈中电流不变D．原线圈输入的电功率增大3．如图5－4－9所示为理想变压器．原线圈的匝数为1000匝，两个副线圈n2＝50匝，n3＝100匝，L1是“6V2W”的小灯泡．L2是“12V4W”的小灯泡，当n1接上交变电压时，L1、L2都正常发光，那么原线圈中的电流为()图5－4－9A.AB.AC.AD.A4.如图5－4－10所示，理想变压器的副线圈上通过输电线接有两个相同的灯泡L1和L2，输电线的等效电阻为R.开始时，开关S断开．当S接通时，以下说法中正确的是()图5－4－10A．副线圈两端M、N的输出电压减小B．副线圈输电线等效电阻R上的电压增大C．通过灯泡L1的电流减小D．原线圈中的电流增大5．对理想变压器可作出的判断是()A．高压线圈匝数多、电流大、导线粗B．低压线圈匝数少、电流小、导线细C．高压线圈匝数多、电流大、导线细D．低压线圈匝数少、电流大、导线粗6．一台理想变压器的副线圈有100匝，输出电压为10V，则铁芯中磁通量的变化率的最大值为()A．10Wb/sB．14.1Wb/sC．0.14Wb/sD．28.2Wb/s7．一输入电压为220V，输出电压为36V的变压器副线圈烧坏．为获知此变压器原、副线圈匝数，某同学拆下烧坏的副线圈，用绝缘导线在铁芯上新绕了5匝线圈．如图5－4－12所示，然后将原线圈接到220V交流电源上，测得新绕线圈的端电压为1V，按理想变压器分析，该1/4变压器烧坏前的原、副线圈匝数分别为()图5－4－12A．1100,360B．1100,180C．2200,180D．2200,3608．如图5－4－13所示，MN和PQ为两光滑的电阻不计的水平金属导轨，N、Q接理想变压器，理想变压器的输出端接电阻元件R、电容元件C，导轨上垂直放置一金属棒ab.今在水平导轨部分加一竖直向上的匀强磁场，则下列说法中正确的是(IR、Ic均为有效值)()图5－4－13A．若ab棒匀速运动，则IR≠0，Ic＝0B．若ab棒匀速运动，则IR＝0，Ic＝0C．若ab棒在某一中心位置两侧做往复运动，则IR≠0，Ic≠0D．若ab棒做匀加速运动，则IR≠0，Ic＝09．如图5－4－14所示，理想变压器原、副线圈匝数之比为20∶1，原线圈接正弦式交流电源，副线圈接入“220V,60W”灯泡一只，且灯泡正常发光．则()图5－4－14A．电流表的示数为AB．电源输出功率为1200WC．电流表的示数为AD．原线圈两端电压为11V10．有一理想变压器的原线圈连接一只交流电流表，副线圈接入电路的匝数可以通过滑动触头Q调节，如图5－4－15所示，在副线圈两输出端连接了定值电阻R0和滑动变阻器R，在原线圈上加一电压为U的交流电，则()图5－4－15A．保持Q的位置不动，将P向上滑动时，电流表的读数变大B．保持Q的位置不动，将P向上滑动时，电流表的读数变小C．保持P的位置不动，将Q向上滑动时，电流表的读数变大D．保持P的位置不动，将Q向上滑动时，电流表的读数变小11.如图5－4－16，电路中有四个完全相同的灯泡，额定电压均为U，变压器为理想变压器，现在四个灯泡都正常发光，则变压器的匝数比n1∶n2和电源电压U1分别为()图5－4－16A．1∶22UB．1∶24U2/4C．2∶14UD．2∶12U12．如图5－4－17甲、乙是配电房中的互感器和电表的接线图，下列说法中正确的是()图5－4－17A．线圈匝数n1＜n2，n3＜n4B．线圈匝数n1＞n2，n3＜n4C．甲图中的电表是电压表，输出端不可以短路D．乙图中的电表是电流表，输出端不可以断路13．如图5－4－18甲所示，理想变压器原、副线圈的匝数比为10∶1，R1＝20Ω，R2＝30Ω，C为电容器．已知通过R1的正弦式交流电如图乙所示，则()图5－4－18A．交流电的频率为0.02HzB．原线圈输入电压的最大值为200VC．电阻R2的电功率约为6.67WD．通过R3的电流始终为零答案1.解析：选BD.对理想变压器，B选项认为无磁通量损漏，因而穿过两个线圈的磁通量相同，磁通量变化率相同，因而每匝线圈产生的感应电动势相等，才导致电压与匝数成正比...
