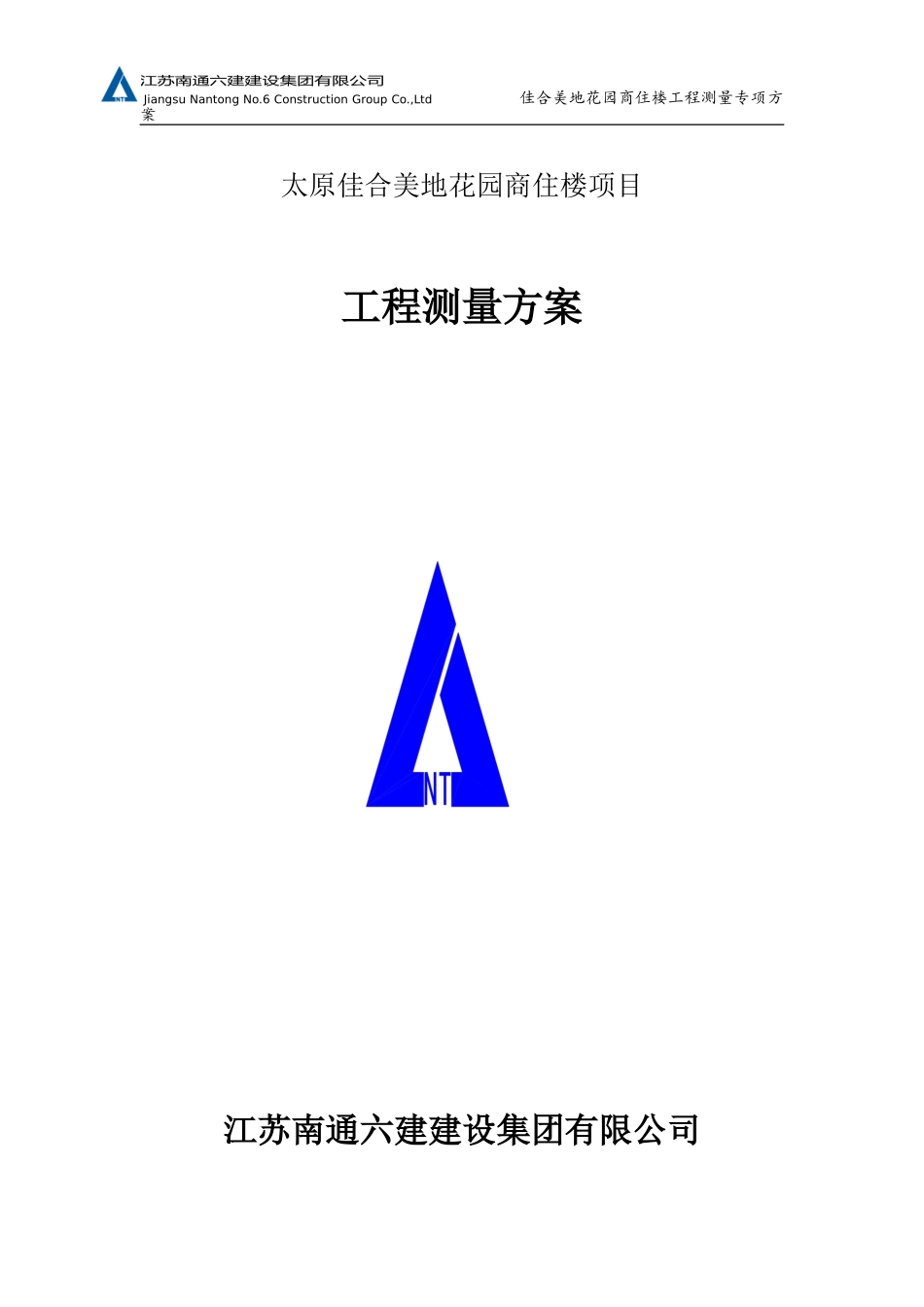

江苏南通六建建设集团有限公司JiangsuNantongNo.6ConstructionGroupCo.,Ltd佳合美地花园商住楼工程测量专项方案太原佳合美地花园商住楼项目工程测量方案江苏南通六建建设集团有限公司江苏南通六建建设集团有限公司JiangsuNantongNo.6ConstructionGroupCo.,Ltd佳合美地花园商住楼工程测量专项方案工程测量专项施工方案一、工程概况本工程南临寇庄南街，西临长治路，为地上二十六层钢筋砼剪力墙结构，主楼屋面标高：81.90米。室内外高差为0.300米，地下二层；裙房为框架结构，地下两层，地上五层。本工程建筑结构的安全等级为二级。本工程结构的设计合理使用年限为50年。本工程抗震设防烈度为8度；抗震措施8度。本工程建筑场地类别为Ⅲ类。本工程建筑面积：24621.1㎡。建设单位：山西君天房地产开发有限公司监理单位：山西经新技改工程咨询有限公司施工单位：江苏南通六建建设集团有限公司本场地所属地貌单元为河流冲积平原，为较稳定场地，适宜建筑。本工程主楼采用筏板基础，主楼采用水泥粉煤灰碎石桩（CFG桩）复合地基，裙楼采用天然地基，施工时如遇地下水应人工降低地下水位至施工面以下500㎜。开挖基坑时应注意边坡稳定性，定期观察测其对周围道路市政设施和建筑物有无不利影响，非自然放坡开挖时，基坑护壁应做专门设计。土方不得堆放在基坑附近，机械挖土距设计标高300㎜时应停止，待施工垫层前有，采用人工清理至设计标高，基底不得超挖。土方开挖完成后应立即对基坑进行封闭，防止水浸和暴露，施工时如发现地形地址情况与设计要求不同，应与勘察及设计单位共同研究处理。本工程沉降观测点按如下位置设置：建筑物的角点、大转角处及沿周边外墙每隔15-20米处相应设置沉降观测点。观测点大样详本图（1－1）。1ф16钢筋端头磨圆江苏南通六建建设集团有限公司JiangsuNantongNo.6ConstructionGroupCo.,Ltd佳合美地花园商住楼工程测量专项方案5020060500室外地坪室外沉降观测点大样（1－1）2、沉降观测按《建筑变形测量规范》JGJ8—2007执行。二、编制依据1.2.1本工程应用的国家现行的施工操作规范、施工验收规范、质量检验评定标准、工程质量实施细则，以及相关技术文件。序号类别规范、规程名称编号1国家建筑工程施工质量验收统一标准（GB50300-2001）2国家地基与基础工程施工质量验收规范（GB50202-2002）3国家工程测量规范（GB50026-93）三、测量施工方案3.1.1建立施工测量小组建立施工测量小组负责中央华庭1#工程的定位放线、标高传递、变形观测等施工测量工作。人员由2～3名专业测量人员组成，项目技术员张成雄任组长。要求施工测量人员要具有高度的责任心，认真学习测量规范，熟悉设计文件，掌握施工计划，结合现场条件，精心放样，并随时检查、校核，以确保工程质量和施工的顺利进行。3.1.2建立健全施工测量管理制度建立健全施工测量管理制度，是搞好施工测量和提高施工质量的前提和保障。管理制度包括：江苏南通六建建设集团有限公司JiangsuNantongNo.6ConstructionGroupCo.,Ltd佳合美地花园商住楼工程测量专项方案（1）施工测量管理机构的设置及其职责。（2）各级岗位责任制度及职责分工。（3）测量成果及资料的管理制度。（4）自检复线及验线制度。（5）交接桩及护桩制度。（6）仪器校检及维护保管制度。（7）仪器操作及安全作业制度。3.1.3对施工测量记录、计算的基本要求3.1.3.1对施工测量记录的要求：（1）测量记录应原始真实、数字正确、内容完整、字体工整。（2）记录应使用规定表格，表中项目要记录完整。（3）记录应在现场随测随记，不准转抄。（4）记录中数字的取位应一致，并反映观测精度。（5）应现场勾绘记录中的草图，并标注清楚、详细。（6）测量中的各种记录、计算手薄应妥善保管，工程结束后统归档。3.1.3.2对施工测量计算的要求（1）施工测量的各种计算应依据可靠，方法正确，计算有序，步步校核，结果可靠。（2）在计算之前应对各种外业记录、计算进行检核，严防测错、记错或超限出现。（3）计算中应做到步步校核，校核的方法可采用复算校核、对算校核、总和校核、几何条件校核和改变计算方法校核。（4）计算中的数字取位，应与观测精度相适应，并遵...
