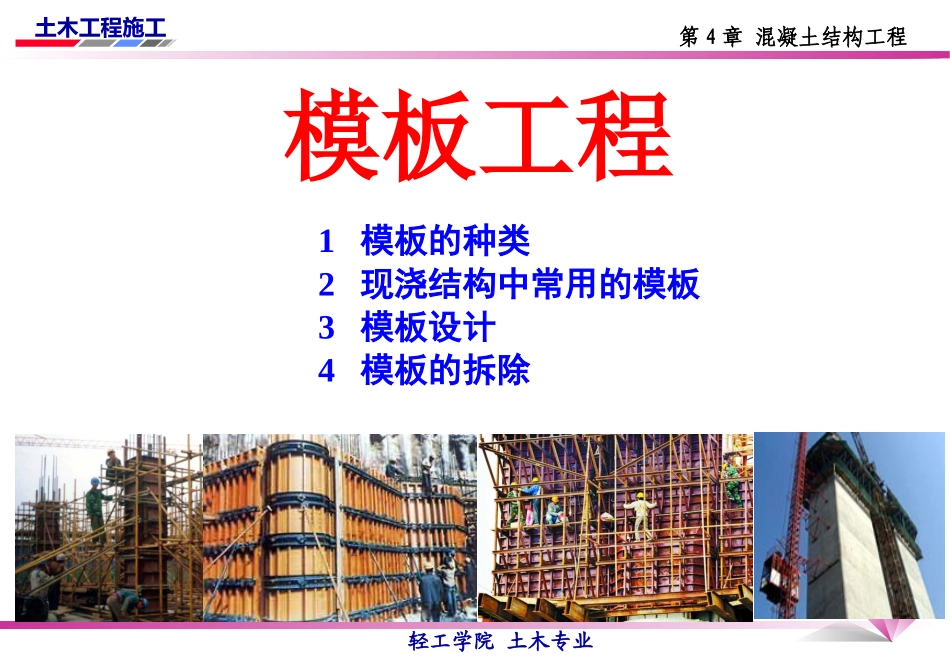

土木工程施工轻工学院土木专业模板工程1模板的种类2现浇结构中常用的模板3模板设计4模板的拆除第4章混凝土结构工程土木工程施工轻工学院土木专业模板工程的基本要求模板工程翻模施工●施工中要求能保证结构和构件的形状、位置、尺寸的准确;●具有足够的强度、刚度和稳定性;●装拆方便能多次周转使用;●接缝严密不漏浆。模板是使砼构件按几何尺寸成型的模型板,是砼结构构件施工的重要工具,对施工成本的影响显著。一般工业与民用建筑中,平均1m3砼需用模板7.4m2,模板费用约占砼工程费用的34%。在砼结构施工中选用合理的模板形式、模板结构及施工方法,对提高工程质量、加速砼工程施工和降低造价有显著效果。土木工程施工轻工学院土木专业1模板的种类模板系统的组成:包括模板板块和支架两大部分。模板板块是由面板、次肋、主肋等组成。支架则有支撑、桁架、系杆及对拉螺栓等不同的形式。按材料分:有木模板、竹模板、钢木模板、钢模板、塑料模板、铸铝合金模板、玻璃钢模板等。按工艺分:有组合式模板、大模板、滑升模板、爬升模板、永久性模板以及飞模、模壳、隧道模等。模板工程土木工程施工轻工学院土木专业1.1组合式模板1模板的种类组合式钢模板组合式钢模板组合模板是一种工具式的定型模板,由具有一定模数的若干类型的板块、角模、支撑和连接件组成,拼装灵活,可拼出多种尺寸和几何形状,通用性强,适应各类建筑物的梁、柱、板、墙、基础等构件的施工需要,也可拼成大模板、隧道模和台模等。土木工程施工轻工学院土木专业1.1.1钢定型模板U型卡钩头螺栓对拉螺栓1.1组合式模板钢定型模板由边框、面板、纵横肋组成,面板为2.3~2.5mm的钢板,模板类型主要有平面模板、阴角模板、阳角模板和连接模板,连接件主要有U型卡、钩头螺栓、对拉螺栓和扣件等。钢模板一次性投资大,需多次周转使用才有经济效益,使用时与砼直接接触的表面应涂隔离剂,轻拆轻放。工人操作劳动强度大,回收及修整的难度大,钢定型模板已逐渐较少使用。土木工程施工轻工学院土木专业1.1.2钢木定型模板面板由钢板改为复塑竹胶合板、纤维板等,自重比钢模轻1/3,用钢量减少1/2,是一种针对钢模板投资大、工人劳动强度大的改良模板。钢框木模板钢框复塑竹胶合模板钢框木定型模板组合的大模板1.1组合式模板土木工程施工轻工学院土木专业大模板是一种大尺寸的工具式模板,常用于剪力墙、筒体、桥墩的施工。以建筑物的开间、进深、层高为标准化的基础,由于一面墙用一块大模板,装拆均需起重机械吊装,故机械化程度高、减少用工量和缩短工期。1.2大模板1模板的种类土木工程施工轻工学院土木专业大模板的存放1.2大模板打开支撑架模板后倾存放大模板的构造大模板由面板、次肋、主肋、支撑桁架及稳定装置组成。面板要求平整、刚度好;板面须喷涂脱模剂以利脱模。两块相对的大模板通过对拉螺栓和顶部卡具固定;大模板存放时应打开支撑架,将板面后倾一定角度,防止倾倒伤人。土木工程施工轻工学院土木专业对拉螺栓的连接构造砼剪力墙作为高层住宅的主要结构型式,普遍采用全钢大模板施工,其清水墙施工效果不仅达到结构墙体外美内坚,垂直度、平整度控制在1~3mm的偏差范围内,而且减去了墙面抹灰工序。1.2大模板土木工程施工轻工学院土木专业1.3覆塑竹胶合模板覆塑竹胶合模板是目前广泛使用的一种模板。有单面覆塑和双面覆塑,规格为2440~1220mm,厚度10~12mm。竹胶合模板组织严密、坚硬强韧,板面平整光滑,可钻可锯、耐低温高温,可用于施工现浇清水砼专用模板。1模板的种类酚醛树脂胶合板模板竹胶合板模板铺设楼面模板土木工程施工轻工学院土木专业1.4模壳是用于钢筋砼密肋楼板的一种工具式模板。密肋楼板由薄板与间距较小的密肋组成,模板的拼装难度大,且不经济。采用塑料或玻璃钢按密肋楼板的规格尺寸加工成需要的模壳,则具有一次成型、多次周转的便利。模壳成品堆场密肋楼板模壳安装密肋楼板浇筑砼前采用模壳的密肋楼板1模板的种类土木工程施工轻工学院土木专业1.5永久性模板又称一次消耗模板,即在现浇砼结构浇筑后不再拆除,有的模板与现浇结构叠合成共同受力构件。永久性模板分为压型钢板和配筋的砼...
