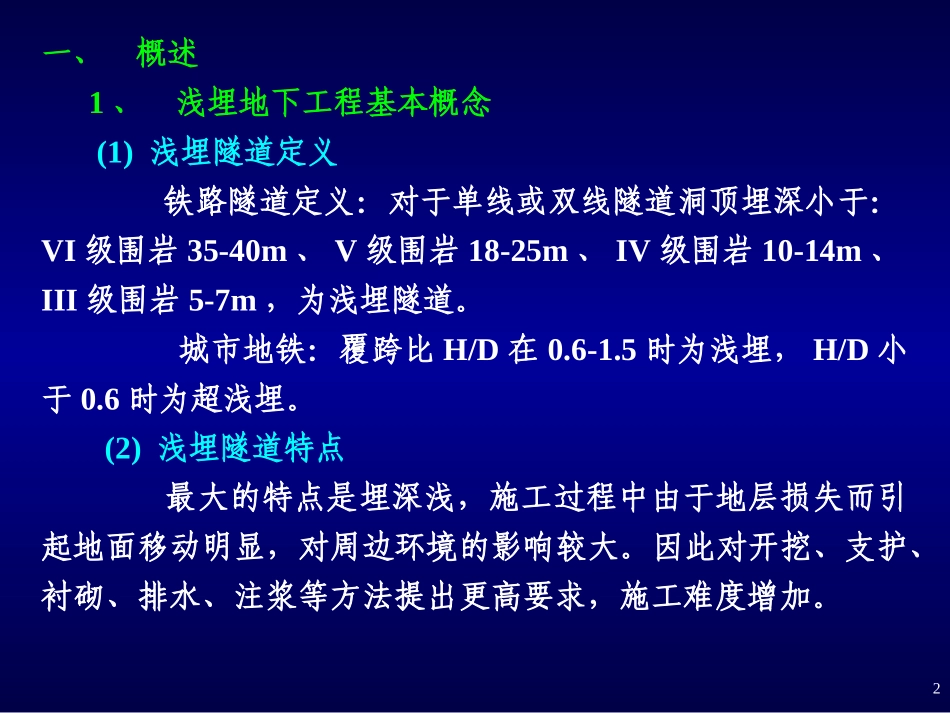

隧道工程隧道工程浅埋暗挖法施工浅埋暗挖法施工隧道工程隧道工程浅埋暗挖法施工浅埋暗挖法施工2一、概述1、浅埋地下工程基本概念(1)浅埋隧道定义铁路隧道定义：对于单线或双线隧道洞顶埋深小于：VI级围岩35-40m、V级围岩18-25m、IV级围岩10-14m、III级围岩5-7m，为浅埋隧道。城市地铁：覆跨比H/D在0.6-1.5时为浅埋，H/D小于0.6时为超浅埋。(2)浅埋隧道特点最大的特点是埋深浅，施工过程中由于地层损失而引起地面移动明显，对周边环境的影响较大。因此对开挖、支护、衬砌、排水、注浆等方法提出更高要求，施工难度增加。3(3)浅埋地下工程的施工方法主要包括：明挖法（盖挖法）、盾构法、浅埋暗挖法。方法明（盖）挖法盾构法暗挖法地质各种地层均可各种地层均可有水地层需特殊处理占用场地占用街道路面较大占用街道路面较小不占用街道路面断面变化适用于不同断面不适用于不同断面适用于不同断面深度浅需要一定深度需要深度比盾构小防水较易较难有一定难度地面下沉小较小较小交通影响影响很大竖井影响大不影响大地下管线需拆迁和防护不需拆迁和防护不需拆迁和防护震动噪音大小小地面拆迁大较大小水处理降水、疏干堵、降水结合堵、降或堵排结合进度拆迁干扰大，总工期较短前期工程复杂，总工期正常开工快，总工期正常造价大中小浅埋地下工程施工方法优缺点比较4前德国地铁建造成本的变化2、浅埋暗挖法基本原理(1)浅埋暗挖法名称的确定在小导管超前支护技术、格栅拱架制造技术、正台阶环形开挖留核心土方法、监控量测技术等基础上，在软弱地层必须快速施工的理念，突出时空效应对防塌的重要作用。并在军都山黄土隧道、北京地铁复兴门折返线、复—八线、西单车站采用浅埋暗挖技术取得了巨大的成功。51987年8月，北京市科委与铁道部科技司共同组织鉴定会，对浅埋暗挖技术进行评价，会上确定取名为：浅埋暗挖法，适用范围：各种软弱地层的地下工程设计与施工。浅埋暗挖法又经过十几年的广泛应用，形成了一套完整的配套技术，被评为国家级工法，并正式提出“管超前、严注浆、短进尺、强支护、早封闭、勤量测”十八字方针。军都山隧道（1988）（第一次用小导管、网构钢架）北京地铁复兴门折返线（1987）（国家科技进步二等奖）6第一次用浅埋暗挖法建成北京地铁车站试验段第一次用浅埋暗挖法建成京珠高速乌龙岭双连拱隧道(2)浅埋暗挖法施工原理浅埋暗挖法沿用了新奥法的基本原理：采用复合衬砌，初期支护承担全部基本荷载，二衬作为安全储备，初支、二衬共同承担特殊荷载；采用多种辅助工法，超前支护，改善加固围岩，调动部分围岩自承能力；采用不同开挖方法及时支护封闭成环，使其与围岩共同作用形成联合支护体系；采用信息化设计与施工。7浅埋暗挖法大多用于第四纪软弱地层的地下工程，围岩自承能力很差，为控制地表沉降，初期支护刚度要大、要及时。特征曲线中C点尽量靠近A点，即尽量增大支护的承载，减少围岩的自承载。要做到这点，必须遵守十八字方针，初支必须从上向下施工，初支基本稳定后才能做二衬，且必须从下到上施工。83、浅埋暗挖法的发展方向浅埋暗挖法具有很多优点，但其缺点是：施工速度慢，施工工艺受施工队伍的技术水平限制等。发展的方向：(1)拓宽浅埋暗挖法的应用范围目前浅埋暗挖法已经推广到广州、深圳、北京、杭州等地特殊的流沙、淤泥、含水砂层、流塑、半流塑地层；埋深缩小到0.8m；暗挖施工的车站跨度达26m；穿越密集民房。随着建设项目的增多，还需进一步研究新的辅助工法和施工工艺，以适应各种地层条件、埋深、跨度等方面的要求。9(2)以信息化设计法补充和丰富传统的经验类比设计法根据地表建筑物条件，选择合理的沉降值和结构刚度，并通过监控量测资料，及时调整、优化支护参数。对于地面无建筑物、地下无管线、对地面沉降要求不高时，可采用刚度较小的支护结构，以发挥围岩的自承能力；对于地面沉降要求比较严格的区段，应采用刚度较大、先柔后刚的网构钢拱架支护结构，以防止围岩过渡变形。(3)选择适宜的辅助施工措施常用的有：环形开挖留核心土；喷混凝土封闭开挖工作面；超前锚杆或超前小导管支护；超前小导管周边注浆支护；设置上半断面临时仰拱；深孔注...
