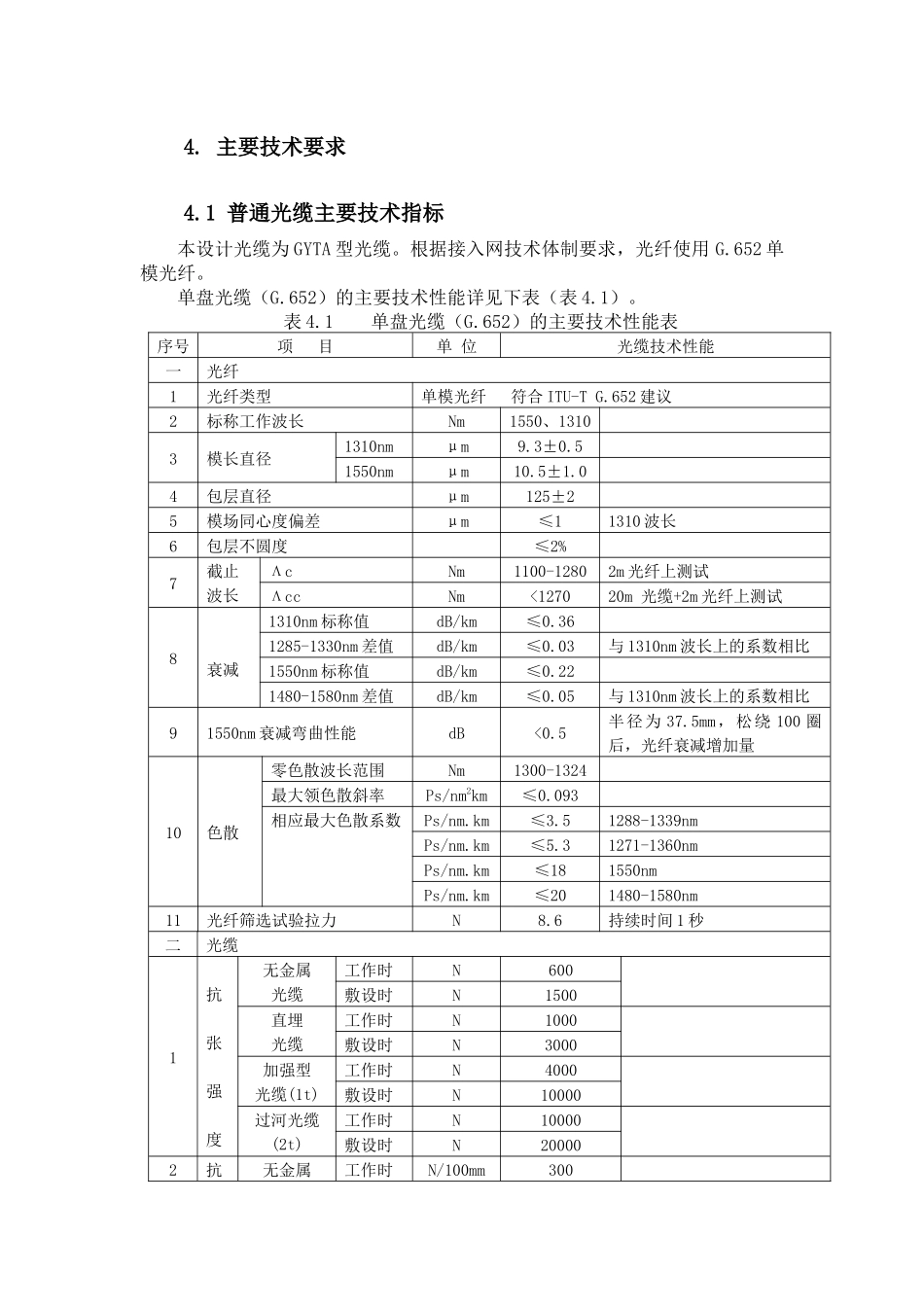

4.主要技术要求4.1普通光缆主要技术指标本设计光缆为GYTA型光缆。根据接入网技术体制要求，光纤使用G.652单模光纤。单盘光缆（G.652）的主要技术性能详见下表（表4.1）。表4.1单盘光缆（G.652）的主要技术性能表序号项目单位光缆技术性能一光纤1光纤类型单模光纤符合ITU-TG.652建议2标称工作波长Nm1550、13103模长直径1310nmμm9.3±0.51550nmμm10.5±1.04包层直径μm125±25模场同心度偏差μm≤11310波长6包层不圆度≤2%7截止波长ΛcNm1100-12802m光纤上测试ΛccNm<127020m光缆+2m光纤上测试8衰减1310nm标称值dB/km≤0.361285-1330nm差值dB/km≤0.03与1310nm波长上的系数相比1550nm标称值dB/km≤0.221480-1580nm差值dB/km≤0.05与1310nm波长上的系数相比91550nm衰减弯曲性能dB<0.5半径为37.5mm，松绕100圈后，光纤衰减增加量10色散零色散波长范围Nm1300-1324最大领色散斜率Ps/nm2km≤0.093相应最大色散系数Ps/nm.km≤3.51288-1339nmPs/nm.km≤5.31271-1360nmPs/nm.km≤181550nmPs/nm.km≤201480-1580nm11光纤筛选试验拉力N8.6持续时间1秒二光缆1抗张强度无金属光缆工作时N600敷设时N1500直埋光缆工作时N1000敷设时N3000加强型光缆(1t)工作时N4000敷设时N10000过河光缆(2t)工作时N10000敷设时N200002抗无金属工作时N/100mm300序号项目单位光缆技术性能压强度光缆敷设时N/100mm1000直埋光缆工作时N/100mm1000敷设时N/100mm3000加强型光缆(1t)工作时N/100mm3000敷设时N/100mm5000过河光缆(2t)工作时N/100mm3000敷设时N/100mm50003弯曲半径工作时/敷设时10D/20DD为光缆直径。其中Ⅰ、Ⅱ型15D/25D4光缆外护层厚度μm2.0/1.9/1.8标称值/平均值/最小值5外护层绝缘电阻MΩ.km2000浸水24小时、测试电压500VDC6外护层介电强度KV.DC15浸水24小时、2分钟7外护套内介电强度铠装与金属加强芯KV.DC205秒钟8标准盘长M2000正偏差≤100m，负偏差为09温度范围工作时℃-20-+60无附加衰减运输、储藏时-50-+704.2接入光缆用的允许拉伸力和压扁力本设计普通光缆和允许拉伸力和压扁力应满足下表要求：表4.2接入网用光缆的允许接伸力和压扁力敷设方式允许拉伸力（最小值）（N）允许压扁力（最小值）（N/100mm）短暂长期短暂长期管道、非自承架空15006001000300直埋[Ⅰ]3000100030001000直埋[Ⅱ]4000200030001000水下[Ⅰ]、直埋[Ⅲ]10000400050003000水下[Ⅱ]200001000050003000水下[Ⅲ]400002000060004000路面微槽无压力填补10003001000300有压力填补10003002000750注：敷设方式栏目下的[Ⅰ]、[Ⅱ]、[Ⅲ]用于区分允许力值的不同。4.3光缆的弯曲光缆弯曲超过其允许曲率半径时，会折断光纤或增大光纤的光传输衰耗，根据规范要求，在敷设光缆的过程中，光缆的弯曲半径应符合下表要求。表4.3光缆允计的最小弯曲半径表外护层型式/光缆类型静态弯曲动态弯曲无外护层或04型外护层、路面微槽缆、水平布线、垂直布线光缆10D20D53、54、33、34、63、64型外护层12.5D25D333、43型外护层15D30D接入网用室内外光缆15D/15H30D30H微型自承式通信用室外光缆10D/10H(但不小于30mm)20D/20H(但不小于60mm)蝶形引入光缆、管道入户光缆、室内布线光缆G.652光纤10D/10H(但不小于30mm)20D/20H(但不小于60mm)G.657A光纤5D/5H(但不小于15mm)10D/10H(但不小于30mm)G.657B光纤5D/5H(但不小于10mm)10D/10H(但不小于25mm)5．材料的选用及说明5.1光缆的选用本次工程光缆选用选用吕带纵包层绞式（GYTA）型光缆。
