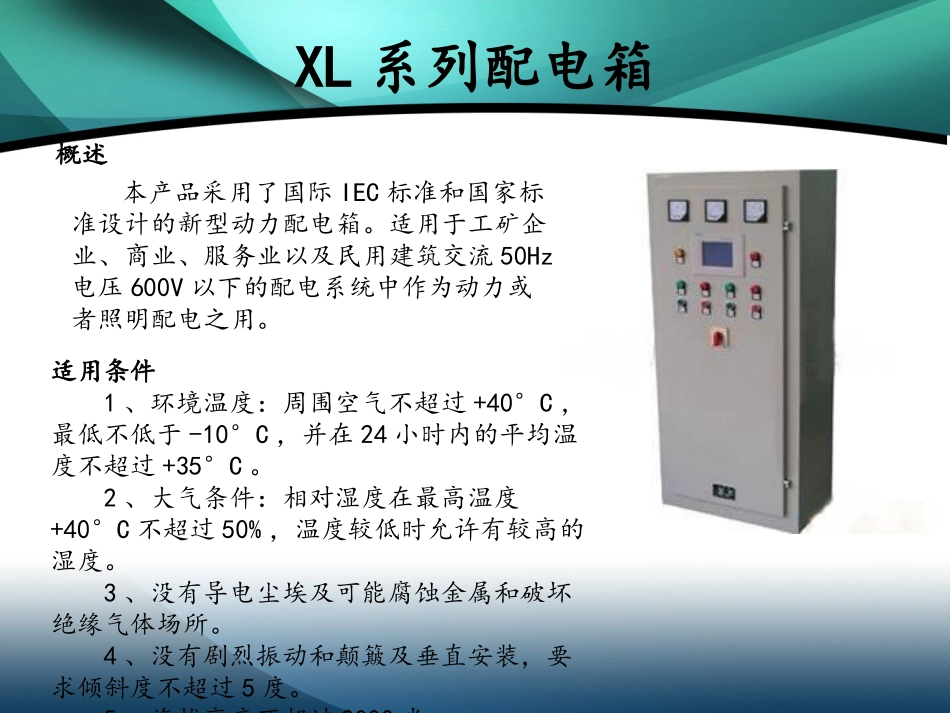

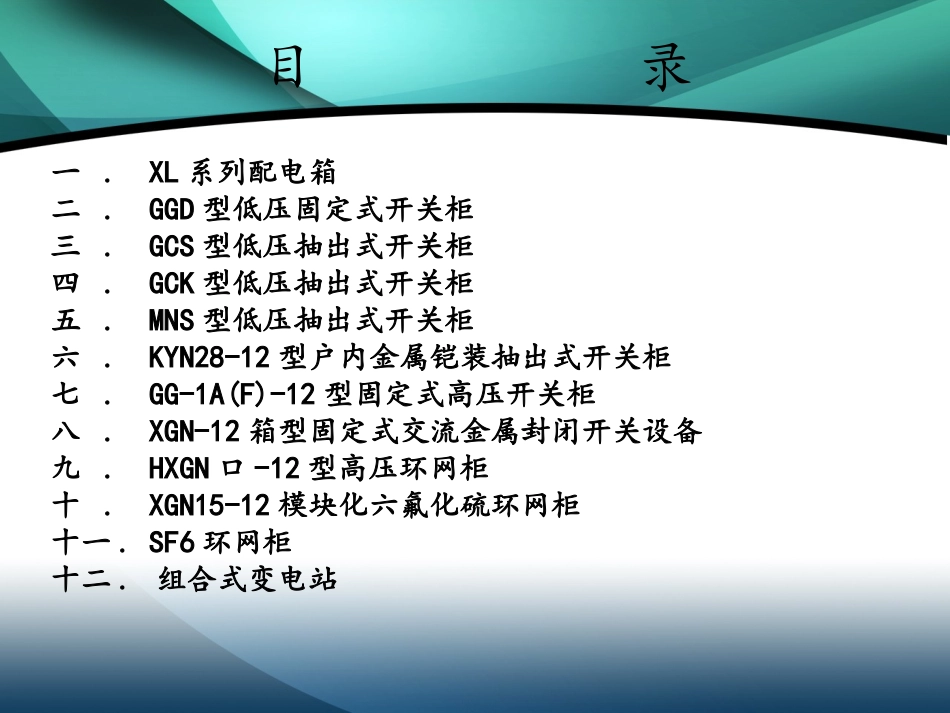

目录一.XL系列配电箱二.GGD型低压固定式开关柜三.GCS型低压抽出式开关柜四.GCK型低压抽出式开关柜五.MNS型低压抽出式开关柜六.KYN28-12型户内金属铠装抽出式开关柜七.GG-1A(F)-12型固定式高压开关柜八.XGN-12箱型固定式交流金属封闭开关设备九.HXGN口-12型高压环网柜十.XGN15-12模块化六氟化硫环网柜十一.SF6环网柜十二.组合式变电站XL系列配电箱概述本产品采用了国际IEC标准和国家标准设计的新型动力配电箱。适用于工矿企业、商业、服务业以及民用建筑交流50Hz电压600V以下的配电系统中作为动力或者照明配电之用。适用条件1、环境温度：周围空气不超过+40°C，最低不低于-10°C，并在24小时内的平均温度不超过+35°C。2、大气条件：相对湿度在最高温度+40°C不超过50%，温度较低时允许有较高的湿度。3、没有导电尘埃及可能腐蚀金属和破坏绝缘气体场所。4、没有剧烈振动和颠簸及垂直安装，要求倾斜度不超过5度。5、海拔高度不超过2000米。产品型号及含义:•产品结构特点•本动力箱（柜）系封闭式，外壳一般采用钢板焊接而成，也可用型材组装而成。箱内左右侧壁上焊有电器安装立柱，刀开关操作手柄装于箱前右侧箱门上，作为切换电源之用。箱门上可装电压表、电流表、指示灯及操作按钮。可以开门检修箱内设备。•箱内设备采用条架式结构安装，安装灵活紧凑，方便维修。GGD低压固定式成套开关柜概述：GGD型交流低压配电柜是根据能源部主管上级，广大电力用户及设计部门的要求，本着安全、经济、合理、可靠的原则设计的新型低压配电柜。产品具有分断能力高、动热稳定性好、电气方案灵活、组合方便、系列性、实用性强、结构新颖、防护等级高等特点。可作为低压成套开关设备的更新换代产品使用。适用范围：GGD型交流低压配电柜适用于发电厂、变电站、厂矿企业等电力用户的交流50HZ，额定工作电压380V，额定工作电流至3150A的配电系数，做为动力、照明及配电设备的电能转换、分配与控制之用。我公司生产的GGD型交流低压配电柜符合IEC439《低压成套开关设备和控制设备》，GB7251《低压成套开关设备和控制设备》等标准。型号说明：使用条件：周围空气湿度不高于+40摄氏度，不低于-5摄氏度。24小时内的平均温度不得高于+35摄氏度。户内安装使用，使用地点的海拔高度不得超过2000m。周围空气相对湿度在最高温度为+40摄氏度时不超过50%，在较低温度时允许有较大的相对湿度。(例如+20摄氏度时为90%)应考虑到由于温度的变化可能会偶然产生凝露的影响。设备安装时与垂直面的倾斜度不超过5%。设备应安装在无剧烈震动和冲击的地方，以及不足使电器元件受到腐蚀的场所。用户有特殊要求时可与制造厂协商解决。主要技术性能及参数：GCS低压抽出式开关柜概述：GCS型低压抽出式开关柜是电力工业部、机械工业部以促进我国低压配电行业的技术进步，加速低压配电成套开关设备的更新换代，保护和弘扬我们民族工业为宗旨，于一九九五年委托森源电气有限公司组织两部GCS型低压抽出式开关柜联合设计组完成设计和研制，目前在全国范围内已得到初步肯定和选用。型号说明：适用范围：该装置适用于发电厂、变电所、石油化工部门、厂矿企业、高层建筑等低压配电系统的动力、配电和电机控制中心、电容补偿等的电能转换、分配与控制用。在大单机容量的发电厂、大规模石化等行业的低压动力控制中心和电机控制中心等电力使用场合时能满足与计算机接口的特殊需要。该装置是根据电力部主管上级，广大电力用户及设计部门的要求，为满足不断发展的电力市场对增容、计算机接口、动力集中控制、方便安装维修、缩短事故处理时间等需要，本着安全、经济、合理、可靠的原则设计的新型低压抽出式开关柜。产品具有分断、接通能力高、动热稳定性好、电气方案灵活、组合方便、系列性实用性强、结构新颖、防护等级高等特点。可以作为低压抽出式开关柜的换代产品使用。我公司生产的GCS装置符合IEC-1《低压成套开关设备和控制设备》、GB7251《低压成套开关设备和控制设备》、ZBK36001《低压抽出式成套开关设备》等标准。使用条件：周围空气温度不高于+40摄氏度，不低于-5摄氏度。24小时内平均温度不得高于+35摄氏度。超过时，需要根据实际...
