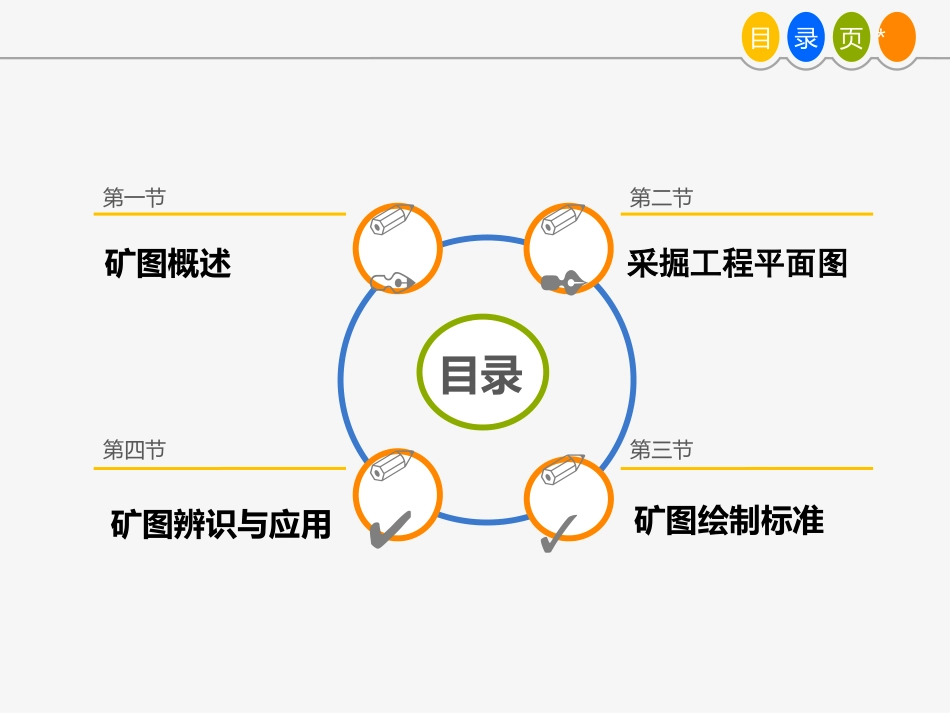

第1页矿图识读安全内训之三04矿图辨识与应用02矿图的内容与作用03矿图绘图标准第2页*目录页目录02030401矿图概述第一节矿图绘制标准第四节矿图辨识与应用第三节采掘工程平面图第二节第3页*过渡页•矿图的概念与特点•矿图的分类第一节矿图概述第4页04矿图辨识与应用02采掘工程平面图01矿图概述正文.第一节1.1矿图的概念与特点矿图是反映矿井地质条件和井下采掘工程活动情况的煤矿生产建设图的总称。矿图是煤矿企业中最重要的技术资料，是管理采矿企业和指导生产必不可少的基础图件，它对于正确地进行采矿设计、编制采掘计划、指导巷道的掘进和合理安排回采工作及各种工程需要都具有重要作用。总公司的领导一到煤矿来，第一件事就是到生产科看图纸，了解井下生产情况。煤矿研究生产方案，总是到生产科边看图边提出调整生产方案，布置安全措施。要是哪个去应聘煤矿职务，肯定也会用矿图考查你。03矿图绘图标准第5页04矿图辨识与应用01矿图概述正文.第一节1.1矿图的概念与特点（1）矿图的内容要随着采矿工程的进展逐渐增加、补充、修改；（2）矿图的测绘区域随煤层分布和掘进巷道部署情况而定，常常是分水平测绘；（3）矿图所反映的是井下巷道复杂的空间关系，以及矿体和围岩产状与各种地质破坏，测绘内容多，读图较困难；（4）采用实测与编绘的方法，以实测资料为基础，再辅以地质、水文、采掘等方面的技术资料绘制而成。与其它图纸相比较，矿图具有以下几个特点井下咖啡巴02采掘工程平面图03矿图绘图标准第6页04矿图辨识与应用01矿图概述正文.第一节1.2矿图的分类①平面图包括井底车场平面图、水平主要巷道平面图、煤层采掘工程平面图、井上下对照图等②立面图主要是采掘工程立面图，如急倾斜煤层在竖直面上的投影图。③层面图即采掘工程层面图，它是向平行于煤层层面的平面所作的投影图。④剖面图根据生产需要，绘制的不同方向的采掘工程剖面图。⑤各类系统图如通风系统图、运输系统图、排水系统图、供电系统图、避灾路线图、瓦斯监控布置图、压风自救系统图、防尘供水施救图、井下人员定位系统图、防火图等图件种类其中采掘工程平面是最基本的图纸，今天重点介绍采掘工程平面图的编制和识读方法。02采掘工程平面图03矿图绘图标准第7页04矿图辨识与应用01矿图概述正文.第一节1.2矿图的分类排水、防尘、防火注浆、压风、充填、抽放瓦斯等管路系统图；井下通讯系统图；井上、下配电系统和井下电气设备布置图；井下避灾路线图。《煤矿安全规程》规定，每个煤矿必备以下11种图纸02采掘工程平面图矿井地质和水文地质图；井上、下对照图；巷道布置图；采掘工程平面图；通风系统图；井下运输系统图；安全监测装备布置图；03矿图绘图标准第8页*过渡页•采掘工程平面图的基本概念•采掘工程平面图的内容第二节采掘工程平面图•在平面图识读各种巷道的方法•采掘工程平面图的内容第9页04矿图辨识与应用01矿图概述正文.第二节2.1采掘工程平面图的基本概念采掘工程平面图，是反映煤层内巷道布置、工程进度和回采情况及反映煤层和地质情况的图纸。02采掘工程平面图如本矿采掘工程平面图分为南翼采掘工程平面图和北翼采掘工程平面图，比例尺为1：1000。图2—1a表示某矿井由一对立井、水平运输大巷和采区石门进行开拓。石门进入煤层以后，即沿煤层掘进煤层运输巷、采区上山03矿图绘图标准和回风巷等。然后开掘开切眼构成回采工作面，即可进行采煤。图2—lb图是a水平投影图，即一张煤层采掘工程平面图。这张图纸是分煤层(成分层)绘制的。目前生产矿井多按水平或矿井单翼绘制采掘工程平面图，比例尺为1：1000。第10页04矿图辨识与应用03矿图绘制01矿图概述正文.第二节2.1采掘工程平面图的基本概念02采掘工程平面图主井副井采空区上山人行道阶段煤柱回风巷运输大巷图2—1（a）采掘工程立体流程图03矿图绘图标准第11页04矿图辨识与应用01矿图概述正文.第二节2.1采掘工程平面图的基本概念02采掘工程平面图主井副井井底车场人行道石门采空区阶段煤柱回风巷23°运输巷上山–191.7–249.1–250图2—1（b）采掘工程平面图03矿图绘图标准第12页04矿图辨识与应用01矿图概述正...
