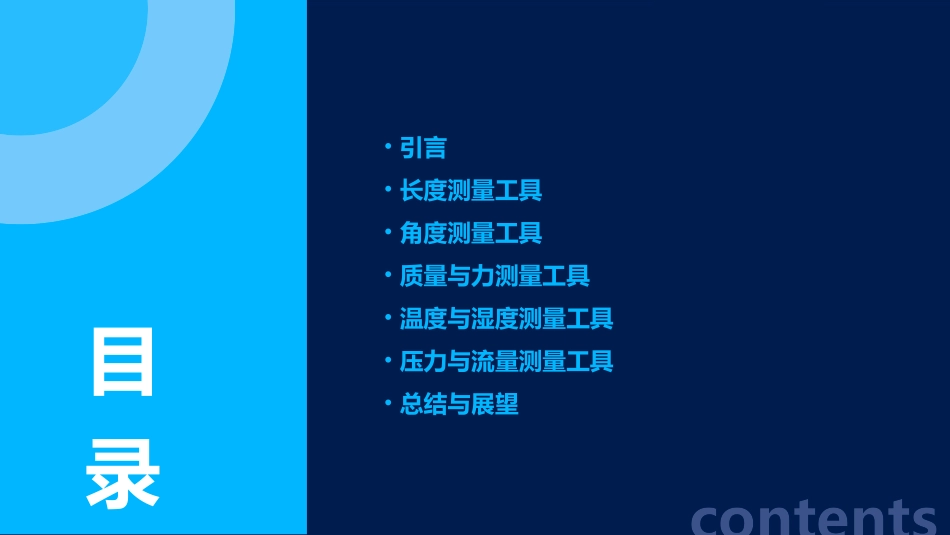

常用测量工具的认识课件•引言•长度测量工具•角度测量工具•质量与力测量工具•温度与湿度测量工具•压力与流量测量工具•总结与展望contents目录引言CATALOGUE01测量工具能够提供准确、可靠的数据，为科学研究、产品制造等领域提供精确性保障。精确性保障提高效率辅助决策通过使用测量工具，可以快速、高效地完成各种测量任务，提高工作效率。测量工具提供的数据可以为决策提供有力支持，帮助人们做出更明智的选择。030201测量工具的重要性如卷尺、卡尺等，广泛应用于建筑、制造、机械加工等领域。基础测量工具如显微镜、光谱仪等，应用于生物学、化学、物理学等科研领域。精密测量工具如地震仪、气象观测设备等，用于地震监测、气象预报等特定领域。专用测量工具测量工具的种类与应用领域掌握各类测量工具的基本原理、使用方法和应用场景，培养正确使用测量工具的习惯和技能。学习目标介绍各类测量工具的基础知识，通过实例演示测量工具的应用方法，进行实践操作练习。课程安排学习目标与课程安排长度测量工具CATALOGUE02卷尺是一种可以卷起来收藏的尺，通常由布、皮、钢或塑料等材质制成。定义使用时，将卷尺拉直，与被测物体平行贴合，读取刻度即可。使用方法适用于测量较长距离或较大物体的尺寸，如房间长度、身高、衣物尺寸等。应用场景卷尺使用方法将被测物体放在卡尺两爪之间，移动游标使其与主尺上的刻度对齐，读取刻度即可。定义游标卡尺是一种测量长度、内外径、深度的量具，由主尺和游标组成。应用场景适用于测量精度要求较高的小尺寸物体，如金属零件、机械配件等。游标卡尺使用方法将被测物体放在测微器两爪之间，旋转螺旋杆使可动部分移动，直到与被测物体接触，读取显示部分的刻度即可。应用场景适用于测量微小尺寸或需要高精度测量的场合，如珠宝、钟表零件等。定义螺旋测微器是一种测量长度的精密仪器，由固定部分和可动部分以及显示部分构成。螺旋测微器激光测距仪是一种利用激光测量距离的设备，通常由发射器、接收器、处理器和显示器组成。定义将激光测距仪对准被测物体，按下发射按钮，激光束照射到被测物体后反射回来被接收器接收，处理器计算出距离并显示在屏幕上。使用方法适用于需要远距离测量或无法直接接触的场合，如建筑测量、地形测绘、林业调查等。应用场景激光测距仪角度测量工具CATALOGUE03定义组成使用方法注意事项万能角度尺01020304万能角度尺是一种量具，常用于测量零件的角度或进行划线。由尺身、游标、制动器、基尺、直尺、卡块等组成。测量时，先根据被测零件的外形尺寸调整好卡块的位置，再移动游标进行读数。使用前应先检查零位是否正确，测量时不能用力过大，以免影响精度。光学经纬仪是一种用于测量水平角和竖直角的仪器，广泛应用于建筑、道路、桥梁等工程测量中。定义由望远镜、水平度盘、竖直度盘、支架等组成。组成将仪器安置在三脚架上，调整水平，通过望远镜瞄准目标，读取水平度和竖直角。使用方法使用前应先检查仪器的精度和各项调整是否正确，操作时不能碰撞或振动仪器。注意事项光学经纬仪电子经纬仪是一种采用电子技术进行测量的经纬仪，具有测量精度高、操作简便等优点。定义组成使用方法注意事项由电子经纬仪主机、电源、数据传输线等组成。将仪器安置在三脚架上，打开电源，通过显示屏进行操作和读数。使用前应先熟悉仪器的操作方法和各项功能，避免在强电磁场干扰下使用。电子经纬仪全站仪是一种集测距、测角、计算和数据存储等功能于一体的测量仪器，广泛应用于各种工程测量中。定义由电子经纬仪、测距仪、微处理器、存储器等组成。组成将仪器安置在三脚架上，通过键盘输入测量数据和命令，仪器自动进行计算和存储。使用方法使用前应先检查仪器的精度和各项调整是否正确，操作时不能碰撞或振动仪器。注意事项全站仪质量与力测量工具CATALOGUE04通过压力传感器将物体的质量转化为电信号，再经过处理显示质量值。原理将待测物体放在秤盘上，等待数值稳定后读取质量值。使用方法避免在秤盘上放置过大或过小的物体，以免影响测量精度。注意事项电子秤03注意事项使用前要检查天平的零点和平衡状态，避免使用损坏的砝码。...
