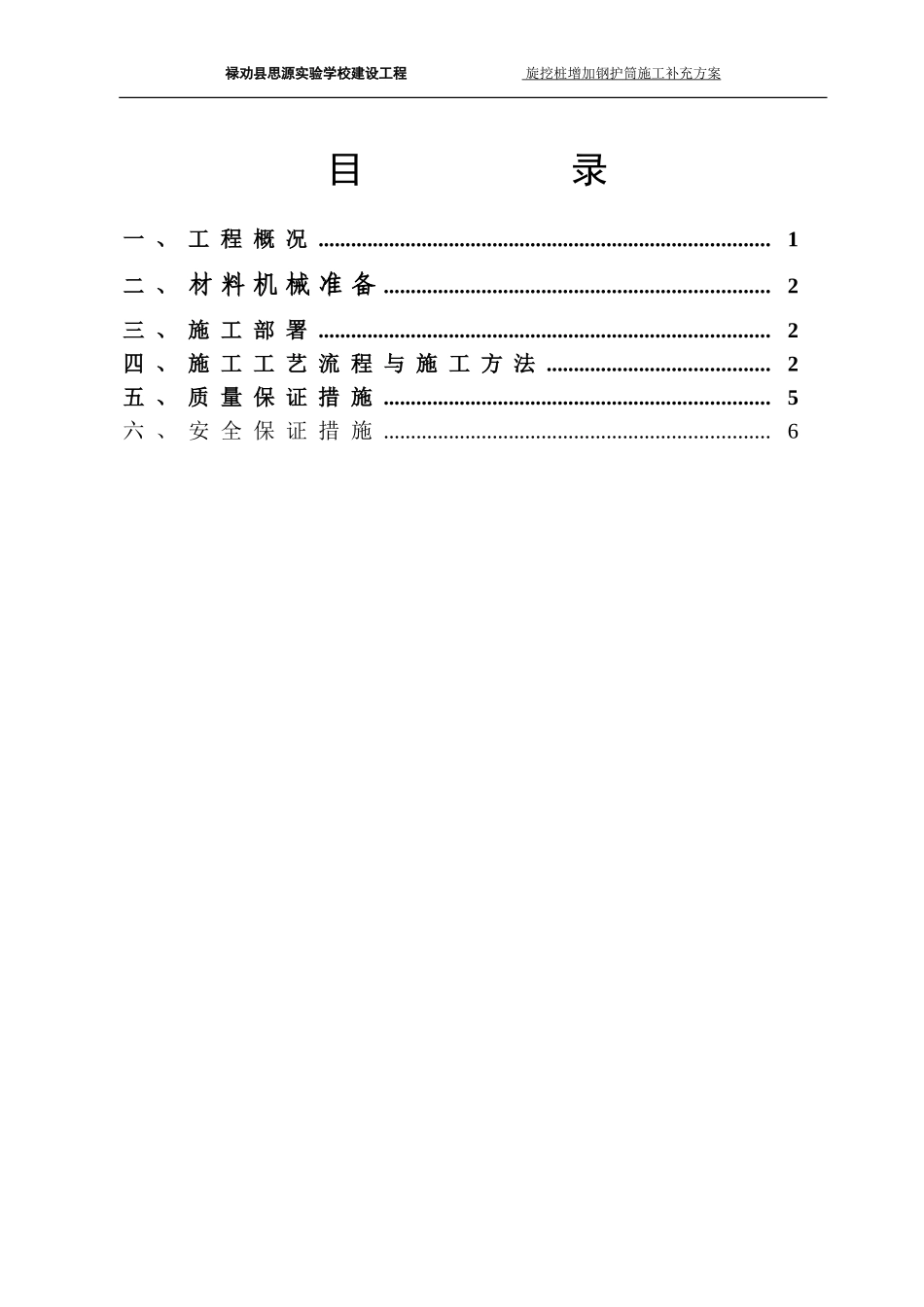

禄劝县思源实验学校建设工程旋挖桩增加钢护筒施工补充方案禄劝县思源实验学校建设工程桩孔坍塌采取钢护筒护壁施工补充方案编制：审核：批准：重庆民富建设工程有限公司2016年7月禄劝县思源实验学校建设工程旋挖桩增加钢护筒施工补充方案目录一、工程概况...................................................................................1二、材料机械准备.......................................................................2三、施工部署...................................................................................2四、施工工艺流程与施工方法.........................................2五、质量保证措施.......................................................................5六、安全保证措施.......................................................................61禄劝县思源实验学校建设工程旋挖桩增加钢护筒施工补充方案一、工程概况1.1、工程项目位置及其基本特征工程名称：禄劝县思源实验学校建设项目工程地点：禄劝县屏山街道办秀屏社区工程内容：总建筑面积36348.48平方米，其中教学楼10729.63平方米，教学实验楼3413.99平方米，学生食堂4612.17平方米，多功能报告厅913.26平方米，风雨操场494.1平方米，艺术楼488.04平方米，学生宿舍10470.33平方米，教师周转宿舍2474.98平方米，图书楼1623.48平方米，值班室16平方米，运动场看台423.29平方米，连廊689.28平方米，1.2、旋挖桩参数根据地勘报告，本工程基础采用：机械钻孔灌注桩持力层为中风化砂质灰岩。桩基础要求嵌入中风化灰岩深度不小于2倍桩直径。混凝土强度等级：桩基：C40混凝土；钢筋：HPB300钢，HRB335钢，HRB400钢。灌注桩桩径尺寸有2种，分别为：800mm、1000mm1.3、在桩基旋挖桩施工过程中，出现不同程度的塌孔现象（详见栋号桩位编号平面图标注说明），上述桩基不能成孔浇筑混凝土，给施工进度造成了极大的影响。经过多次方案论证，确定已旋挖的成孔或未成孔的旋挖桩全数用粘土回填至现况地表，再从现况地表至设计终孔之间采用钢护筒护壁后旋挖至设计深度，防止再次出现塌孔现象。二、材料机械准备2.1、增加材料：钢护筒用10钢板制作而成，㎜直径大于钻孔桩径20cm，每节长度2.5m。三、施工部署3.1、钢护筒委托钢模加工厂家进行制作，加工完毕运至现场。3.2、现场使用钻机桩成孔，每钻进2.5米，下沉一节钢护筒，直至设计要求持力层以下1米。四、施工工艺流程与施工方法4.1、施工工艺流程加工制作护筒→钻机就位→进尺达到2.5米时，重庆民富建设工程有限公司2禄劝县思源实验学校建设工程旋挖桩增加钢护筒施工补充方案从孔口沉入钢护筒→每进尺护筒2米，在孔口焊接下一节钢护筒，沉到孔底→继续钻进、下沉护筒直到设计持力层以下1米→钻机进尺2倍桩径持力层→清孔→下钢筋笼→下导管→灌注混凝土。4.2、施工操作方法4.2.1、准备工作钻机就位前，场地应平整坚实，用全站仪重新测设桩位，并在孔位四周进行定位。钻机及配套设备已经检修、电源已接到桩位附近。移动钻机至孔口，首先调整钻机的桅杆，使之处于铅锤状态；钢丝绳的安全系数不小于12，钢丝绳与钻斗中心必须竖直对齐，并对正桩位。4.2.2、钻孔钻进过程中，应经常检查，防止出现钻机移位、沉陷偏斜等情况，发现上述情况应及时处理。4.2.3、提钻根据现场的钢护筒长度，每进尺达到2.5米时，将钻头提至孔外，防止坍孔、埋钻，但必须保持孔内水头。4.2.4、沉入钢护筒重庆民富建设工程有限公司场地清理测量放桩位钢护筒埋设钻机安装就位钢护筒制造校核护筒垂直度振动锤击钢护筒钻孔施工检孔、清孔钢护筒施工流程图3禄劝县思源实验学校建设工程旋挖桩增加钢护筒施工补充方案每节护筒长2.5米，将钢护筒移至孔口，将钢护筒沉入孔中，在钢护筒顶部垫10×10方木，用锤㎝锤入孔中，沉入过程中，随时进行校正其垂直度，并随时纠偏。钢护筒顶面位置偏差不大于5cm，倾斜度不大于1%。根据护筒上设置十字线实测定位后，使护筒中心与桩中心重合并使护筒露出地面0.5m，4.2.5、钻机钻进、再下沉钢护筒护筒下沉到高出孔口0.5米时，再将钻头...
