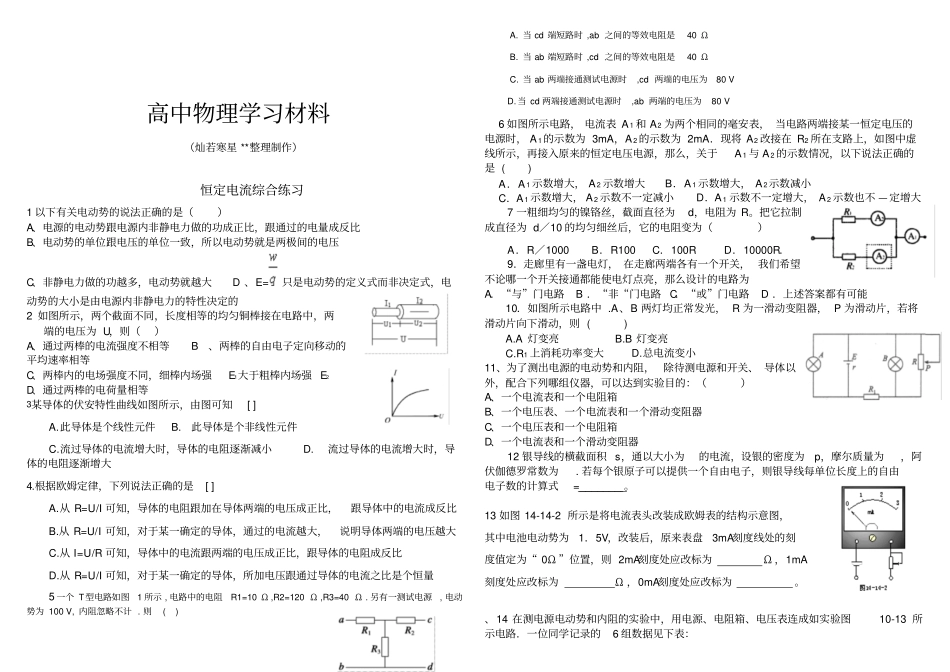

高中物理学习材料（灿若寒星**整理制作）恒定电流综合练习1以下有关电动势的说法正确的是（）A、电源的电动势跟电源内非静电力做的功成正比，跟通过的电量成反比B、电动势的单位跟电压的单位一致，所以电动势就是两极间的电压C、非静电力做的功越多，电动势就越大D、E=只是电动势的定义式而非决定式，电动势的大小是由电源内非静电力的特性决定的2如图所示，两个截面不同，长度相等的均匀铜棒接在电路中，两端的电压为U，则（）A、通过两棒的电流强度不相等B、两棒的自由电子定向移动的平均速率相等C、两棒内的电场强度不同，细棒内场强E1大于粗棒内场强E2D、通过两棒的电荷量相等3某导体的伏安特性曲线如图所示，由图可知[]A.此导体是个线性元件B.此导体是个非线性元件C.流过导体的电流增大时，导体的电阻逐渐减小D.流过导体的电流增大时，导体的电阻逐渐增大4.根据欧姆定律，下列说法正确的是[]A.从R=U/I可知，导体的电阻跟加在导体两端的电压成正比，跟导体中的电流成反比B.从R=U/I可知，对于某一确定的导体，通过的电流越大，说明导体两端的电压越大C.从I=U/R可知，导体中的电流跟两端的电压成正比，跟导体的电阻成反比D.从R=U/I可知，对于某一确定的导体，所加电压跟通过导体的电流之比是个恒量5一个T型电路如图1所示,电路中的电阻R1=10Ω,R2=120Ω,R3=40Ω.另有一测试电源,电动势为100V,内阻忽略不计.则()A.当cd端短路时,ab之间的等效电阻是40ΩB.当ab端短路时,cd之间的等效电阻是40ΩC.当ab两端接通测试电源时,cd两端的电压为80VD.当cd两端接通测试电源时,ab两端的电压为80V6如图所示电路，电流表A1和A2为两个相同的毫安表，当电路两端接某一恒定电压的电源时，A1的示数为3mA，A2的示数为2mA．现将A2改接在R2所在支路上，如图中虚线所示，再接入原来的恒定电压电源，那么，关于A1与A2的示数情况，以下说法正确的是()A．A1示数增大，A2示数增大B．A1示数增大，A2示数减小C．A1示数增大，A2示数不一定减小D．A1示数不一定增大，A2示数也不—定增大7一粗细均匀的镍铬丝，截面直径为d，电阻为R。把它拉制成直径为d／10的均匀细丝后，它的电阻变为（）A．R／1000B．R100C．100RD．10000R．9．走廊里有一盏电灯，在走廊两端各有一个开关，我们希望不论哪一个开关接通都能使电灯点亮，那么设计的电路为A．“与”门电路B．“非“门电路C．“或”门电路D．上述答案都有可能10．如图所示电路中.A、B两灯均正常发光，R为一滑动变阻器，P为滑动片，若将滑动片向下滑动，则()A.A灯变亮B.B灯变亮C.R1上消耗功率变大D.总电流变小11、为了测出电源的电动势和内阻，除待测电源和开关、导体以外，配合下列哪组仪器，可以达到实验目的：（）A、一个电流表和一个电阻箱B、一个电压表、一个电流表和一个滑动变阻器C、一个电压表和一个电阻箱D、一个电流表和一个滑动变阻器12银导线的横截面积s，通以大小为的电流，设银的密度为p，摩尔质量为，阿伏伽德罗常数为.若每个银原子可以提供一个自由电子，则银导线每单位长度上的自由电子数的计算式=________。13如图14-14-2所示是将电流表头改装成欧姆表的结构示意图，其中电池电动势为1．5V，改装后，原来表盘3mA刻度线处的刻度值定为“0Ω”位置，则2mA刻度处应改标为Ω，1mA刻度处应改标为Ω，0mA刻度处应改标为。、14在测电源电动势和内阻的实验中，用电源、电阻箱、电压表连成如实验图10-13所示电路．一位同学记录的6组数据见下表：R/Ω2.03.06.0101520U/V1.301.361.411.481.491.50试根据这些数据在坐标纸上选择适当的坐标轴，并在实验图10-14的方格纸上画出图线，根据图线读出电源的电动势E=___V，求得电源的内阻r=___Ω。15在用电流表和电压表测电池的电动势和内电阻的实验中,所用电流表和电压表的内阻分别为0.1Ω和1kΩ.下面分别为实验原理图及所需的器件图.（1）.试在下图中画出连线,将器件按原理图连接成实验电路.（2）一位同学记录的6组数据见表.试根据这些数据在下图中画出U-I图线.根据图象读出电池的电动势E=V，根据图象求出电池内阻r=Ω.I(A)0.120.200.310.320.500.57U(V)1.371.321.241.181.101.0516如图所示，M为一线圈电阻r=0.4Ω的电动...
