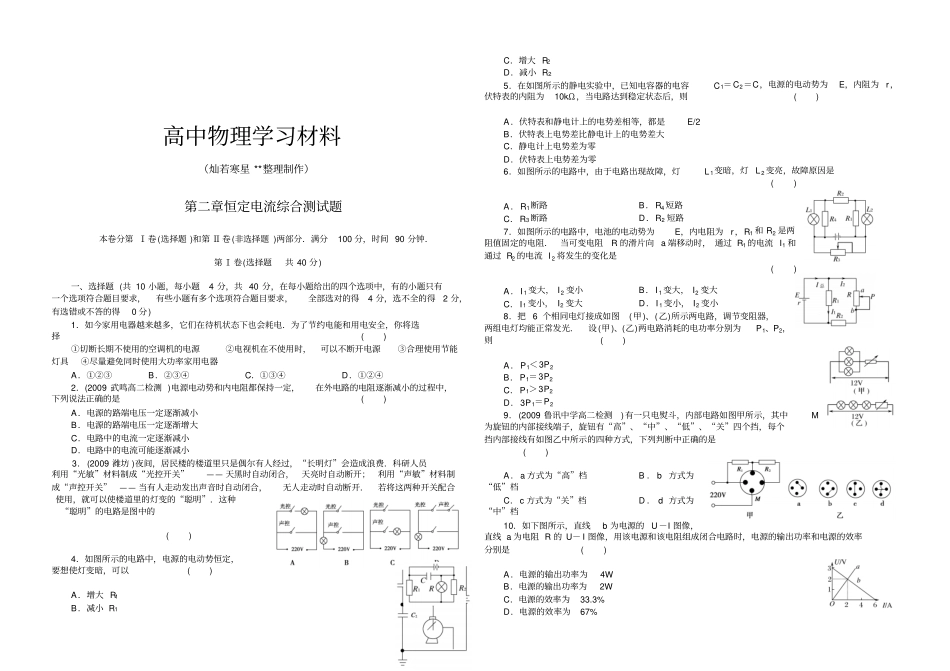

高中物理学习材料（灿若寒星**整理制作）第二章恒定电流综合测试题本卷分第Ⅰ卷(选择题)和第Ⅱ卷(非选择题)两部分．满分100分，时间90分钟．第Ⅰ卷(选择题共40分)一、选择题(共10小题，每小题4分，共40分，在每小题给出的四个选项中，有的小题只有一个选项符合题目要求，有些小题有多个选项符合题目要求，全部选对的得4分，选不全的得2分，有选错或不答的得0分)1．如今家用电器越来越多，它们在待机状态下也会耗电．为了节约电能和用电安全，你将选择()①切断长期不使用的空调机的电源②电视机在不使用时，可以不断开电源③合理使用节能灯具④尽量避免同时使用大功率家用电器A．①②③B．②③④C．①③④D．①②④2．(2009·武鸣高二检测)电源电动势和内电阻都保持一定，在外电路的电阻逐渐减小的过程中，下列说法正确的是()A．电源的路端电压一定逐渐减小B．电源的路端电压一定逐渐增大C．电路中的电流一定逐渐减小D．电路中的电流可能逐渐减小3．(2009·潍坊)夜间，居民楼的楼道里只是偶尔有人经过，“长明灯”会造成浪费．科研人员利用“光敏”材料制成“光控开关”——天黑时自动闭合，天亮时自动断开；利用“声敏”材料制成“声控开关”——当有人走动发出声音时自动闭合，无人走动时自动断开．若将这两种开关配合使用，就可以使楼道里的灯变的“聪明”．这种“聪明”的电路是图中的()4．如图所示的电路中，电源的电动势恒定，要想使灯变暗，可以()A．增大R1B．减小R1C．增大R2D．减小R25．在如图所示的静电实验中，已知电容器的电容C1＝C2＝C，电源的电动势为E，内阻为r，伏特表的内阻为10kΩ，当电路达到稳定状态后，则()A．伏特表和静电计上的电势差相等，都是E/2B．伏特表上电势差比静电计上的电势差大C．静电计上电势差为零D．伏特表上电势差为零6．如图所示的电路中，由于电路出现故障，灯L1变暗，灯L2变亮，故障原因是()A．R1断路B．R4短路C．R3断路D．R2短路7．如图所示的电路中，电池的电动势为E，内电阻为r，R1和R2是两阻值固定的电阻．当可变电阻R的滑片向a端移动时，通过R1的电流I1和通过R2的电流I2将发生的变化是()A．I1变大，I2变小B．I1变大，I2变大C．I1变小，I2变大D．I1变小，I2变小8．把6个相同电灯接成如图(甲)、(乙)所示两电路，调节变阻器，两组电灯均能正常发光．设(甲)、(乙)两电路消耗的电功率分别为P1、P2，则()A．P1＜3P2B．P1＝3P2C．P1＞3P2D．3P1＝P29．(2009·鲁讯中学高二检测)有一只电熨斗，内部电路如图甲所示，其中M为旋钮的内部接线端子，旋钮有“高”、“中”、“低”、“关”四个挡，每个挡内部接线有如图乙中所示的四种方式，下列判断中正确的是()A．a方式为“高”档B．b方式为“低”档C．c方式为“关”档D．d方式为“中”档10．如下图所示，直线b为电源的U－I图像，直线a为电阻R的U－I图像，用该电源和该电阻组成闭合电路时，电源的输出功率和电源的效率分别是()A．电源的输出功率为4WB．电源的输出功率为2WC．电源的效率为33.3%D．电源的效率为67%第Ⅱ卷(非选择题共60分)二、填空题(共4小题，共21分．把答案直接填在横线上)11．(4分)如下图所示，当S1、S2断开时，能亮的灯是____________，它们是________联的．当S1、S2闭合时，能亮的灯是________，它们是________联的．当S1闭合、S2断开时，能亮的灯是________．12．(5分)在用电压表和电流表测电阻实验中，我们要用伏安法测一只电阻的阻值．如果这个电阻是阻值约20欧的小灯泡．实验提供的实验器材及连线如右图所示，请你在方框图中画出该实验电路图，根据下图所示的电流表和电压表的示数，那么小灯泡的电阻是______Ω.电流表的示数为0.20A，电压表的示数为4.0V，小灯泡L的电阻为R＝UI＝4.0V0.20A＝20Ω.13．(6分)某同学在做测定小灯泡功率的实验中得到如下一组U和I的数据：编号12345678U(V)0.200.601.001.401.802.202.603.00I(A)0.0200.0600.1000.1400.1700.1900.2000.205灯泡发光情况不亮微亮逐渐变亮正常发光(1)在下图上画出I－U图像．(2)从图像上可以看出，当功率逐渐增大时，灯丝电阻的变化情况是：________.(3)这表明导体的电阻随温度升高而________．14．(2009·西城区一模)...
