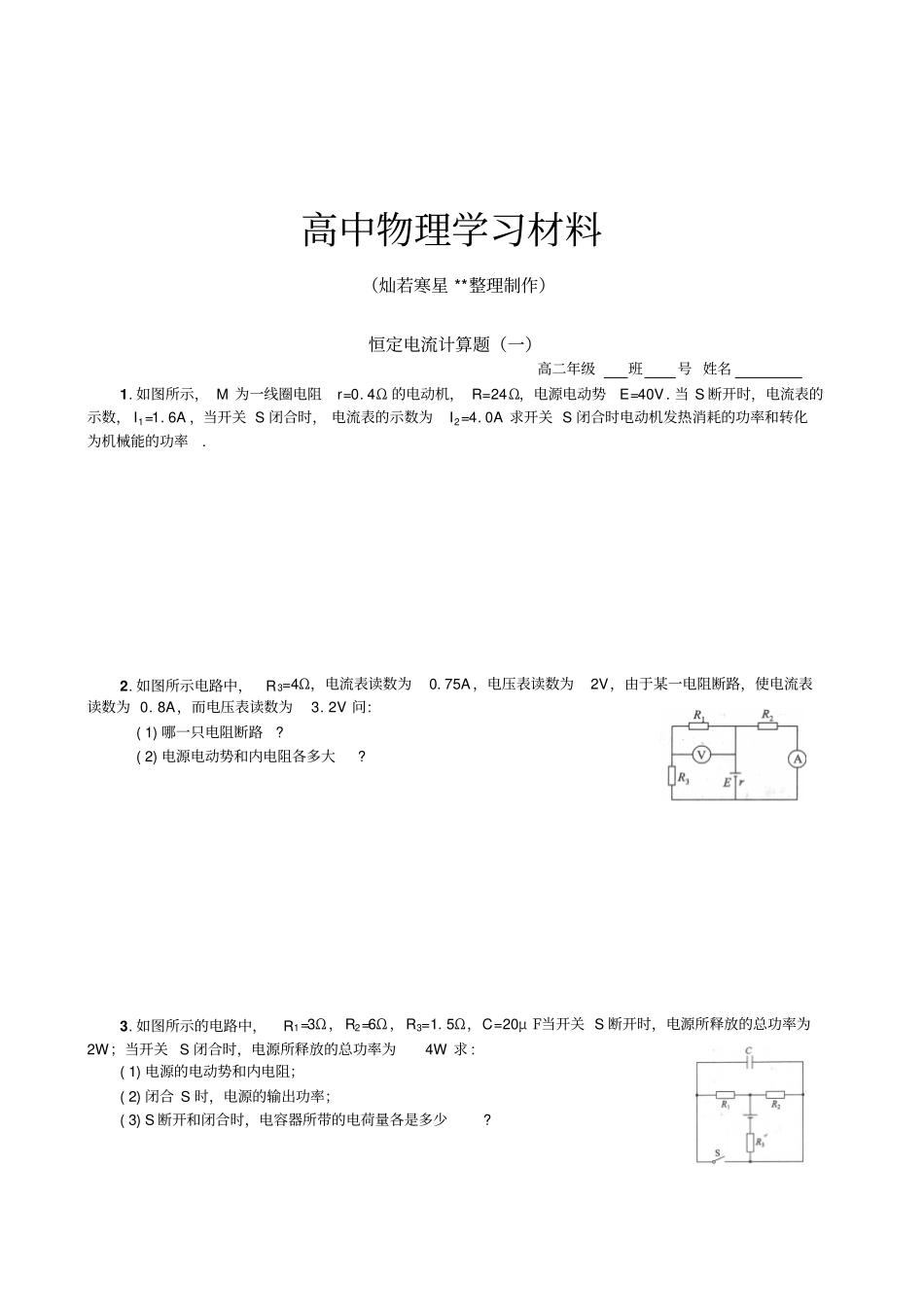

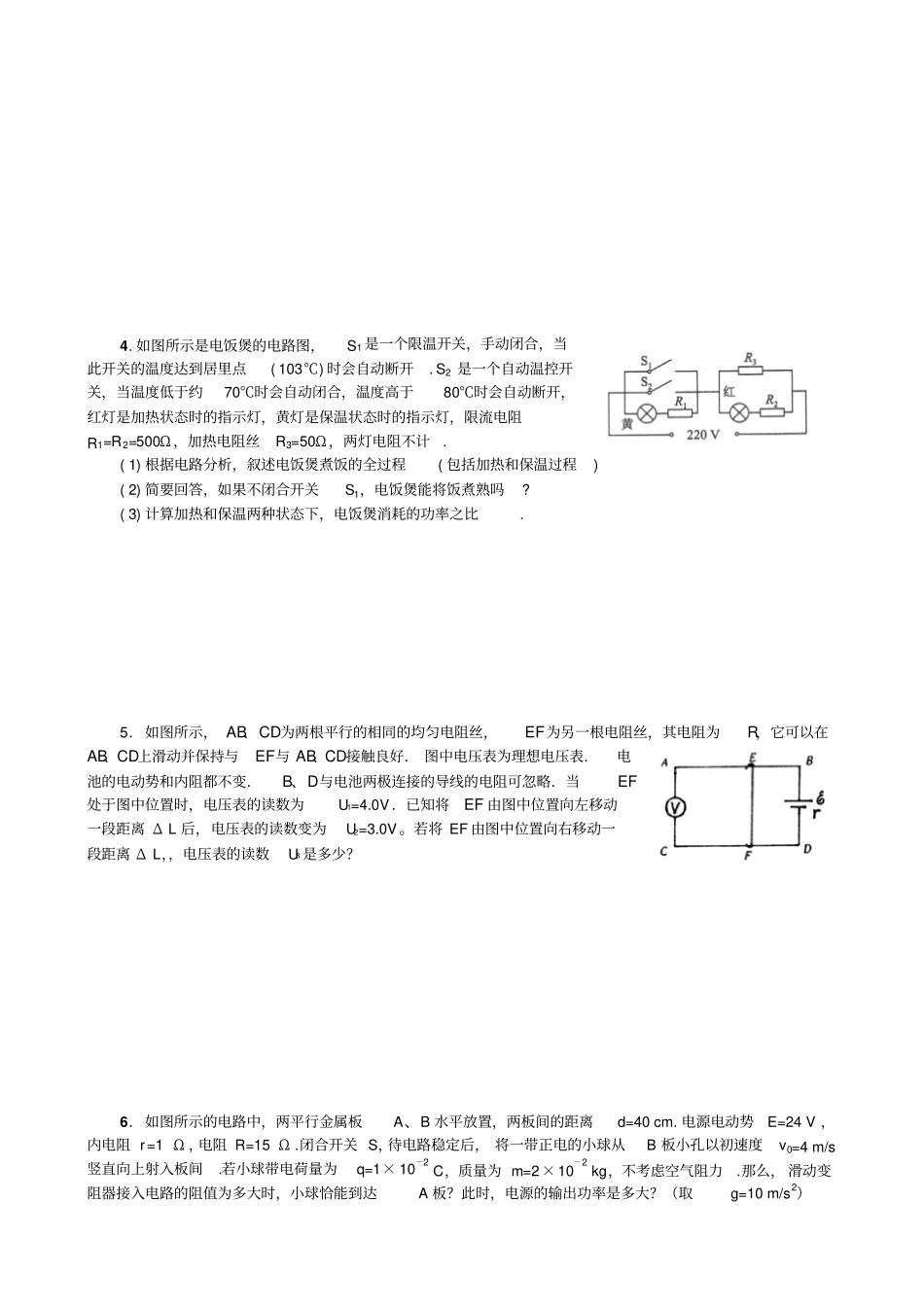

高中物理学习材料（灿若寒星**整理制作）恒定电流计算题（一）高二年级班号姓名1.如图所示，M为一线圈电阻r=0.4Ω的电动机，R=24Ω，电源电动势E=40V.当S断开时，电流表的示数，I1=1.6A，当开关S闭合时，电流表的示数为I2=4.0A求开关S闭合时电动机发热消耗的功率和转化为机械能的功率.2.如图所示电路中，R3=4Ω，电流表读数为0.75A，电压表读数为2V，由于某一电阻断路，使电流表读数为0.8A，而电压表读数为3.2V问:(1)哪一只电阻断路?(2)电源电动势和内电阻各多大?3.如图所示的电路中，R1=3Ω，R2=6Ω，R3=1.5Ω，C=20μF当开关S断开时，电源所释放的总功率为2W；当开关S闭合时，电源所释放的总功率为4W求:(1)电源的电动势和内电阻；(2)闭合S时，电源的输出功率；(3)S断开和闭合时，电容器所带的电荷量各是多少?4.如图所示是电饭煲的电路图，S1是一个限温开关，手动闭合，当此开关的温度达到居里点(103℃)时会自动断开.S2是一个自动温控开关，当温度低于约70℃时会自动闭合，温度高于80℃时会自动断开，红灯是加热状态时的指示灯，黄灯是保温状态时的指示灯，限流电阻R1=R2=500Ω，加热电阻丝R3=50Ω，两灯电阻不计.(1)根据电路分析，叙述电饭煲煮饭的全过程(包括加热和保温过程)(2)简要回答，如果不闭合开关S1，电饭煲能将饭煮熟吗?(3)计算加热和保温两种状态下，电饭煲消耗的功率之比.5．如图所示，AB、CD为两根平行的相同的均匀电阻丝，EF为另一根电阻丝，其电阻为R，它可以在AB、CD上滑动并保持与EF与AB、CD接触良好．图中电压表为理想电压表．电池的电动势和内阻都不变．B、D与电池两极连接的导线的电阻可忽略．当EF处于图中位置时，电压表的读数为U1=4.0V．已知将EF由图中位置向左移动一段距离ΔL后，电压表的读数变为U2=3.0V。若将EF由图中位置向右移动一段距离ΔL，，电压表的读数U3是多少？6．如图所示的电路中，两平行金属板A、B水平放置，两板间的距离d=40cm.电源电动势E=24V，内电阻r=1Ω，电阻R=15Ω.闭合开关S，待电路稳定后，将一带正电的小球从B板小孔以初速度v0=4m/s竖直向上射入板间.若小球带电荷量为q=1×10－2C，质量为m=2×10－2kg，不考虑空气阻力.那么，滑动变阻器接入电路的阻值为多大时，小球恰能到达A板？此时，电源的输出功率是多大？（取g=10m/s2）恒定电流计算题（二）高二年级班号姓名1.在科技活动中某同学利用自制的电子秤来称量物体的质量，如图所示，为电子秤的原理图，托盘和弹簧的电阻与质量均不计.滑动变阻器的滑动端与弹簧上端连接，当托盘中没有放物体时，电压表示数为零.设变阻器的总电阻为R，总长度为l，电源电动势为E，内阻为r，限流电阻的阻值为R0，弹簧劲度系数为k，不计一切摩擦和其他阻力，电压表为理想表，当托盘上放上某物体时，电压表的示数为U，求此时称量物体的质量.2．温度传感器广泛应用于室内空调、电冰箱和微波炉等家用电器中，它是利用热敏电阻的随温度变化而变化的特性工作的。在图甲中，电源的电动势E=9.0V，内电阻可忽略不计；G为灵敏电流表，内阻Rg保持不变；R为热敏电阻，其电阻值与温度变化关系如图乙的R-t图线所示。闭合开关S，当R的温度等于20℃时，电流表示数I1=2mA，则当电流表的示数I2=3.6mA时，热敏电阻R的温度是多少摄氏度？3.如图所示的电路中，电阻R1=12Ω，R2=R3=R4=6.0Ω.当电键S断开时，电压表的示数为12V，全电路消耗的电功率为13W.问电键S闭合后，电压表及电流表的示数各是多大(电流表的内阻忽略不计，电压表的内阻非常大)?4．如图所示，直线OAC为某一直流电源的总功率P总随电流I变化的图线，抛物线OBC为同一直流电源内部热功率Pr随电流I变化的图线。若A．B对应的横坐标为2A，那么线段AB表示的功率及I=2A对应的外电阻是多少？5．如图所示的电路中，电源电动势E＝6V，内阻r=1Ω，电阻R1=3Ω，R2=6Ω，电容器的电容C=3.6μF，二极管D具有单向导电性，开始时，开关S1闭合，S2断开。（1）合上S2，待电路稳定以后，求电容器C上电量变化了多少？（2）合上S2，待电路稳定以后再断开S1，求断开S1后流过R1的电量是多少？6．一个电源的路端电压U随外电路电阻R的变化规律如图甲所示，图中U=12V的直线为图线的渐近...
