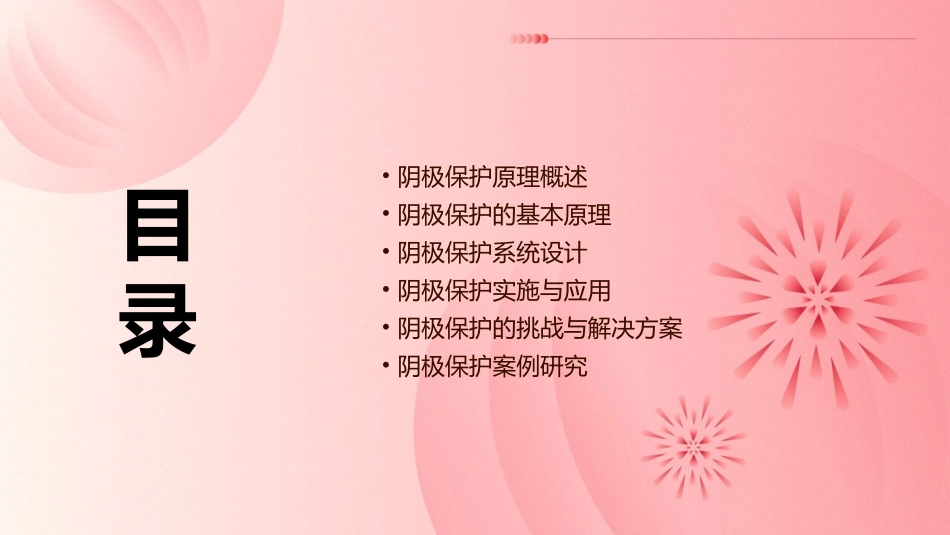

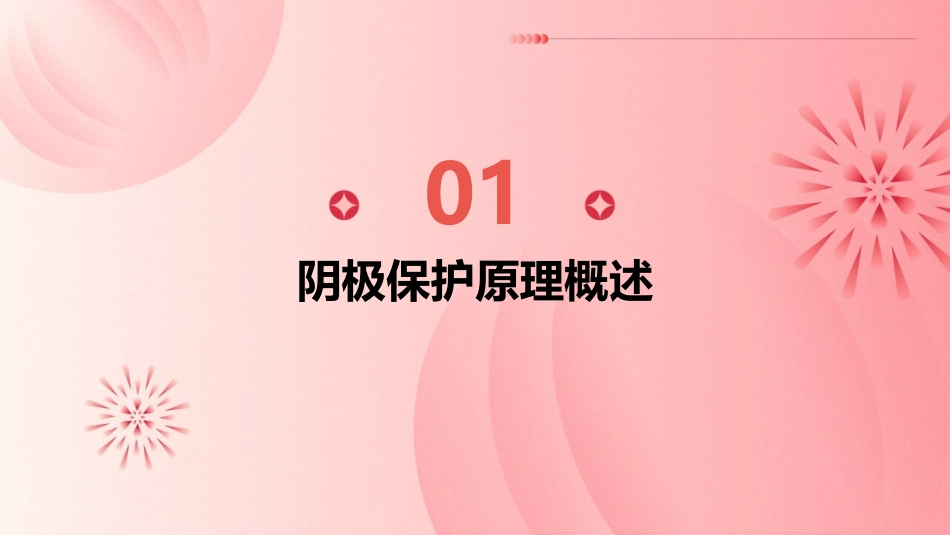

阴极保护原理资料课件•阴极保护原理概述•阴极保护的基本原理•阴极保护系统设计•阴极保护实施与应用•阴极保护的挑战与解决方案•阴极保护案例研究目录01阴极保护原理概述阴极保护是一种通过向金属提供阴极电流，使其阴极极化，从而抑制金属腐蚀的电化学保护技术。阴极保护的基本原理是向金属提供阴极电流，使其阴极极化，从而降低或消除金属表面的腐蚀电位，使腐蚀电流减小或为零，达到保护金属的目的。阴极保护技术可以分为两类：牺牲阳极阴极保护和外加电流阴极保护。定义与概念通过抑制金属腐蚀，可以显著延长设备的使用寿命，减少维修和更换的频率。延长设备使用寿命对于关键设备和基础设施，如石油管道、桥梁和建筑结构等，阴极保护可以防止意外腐蚀引起的安全事故。保障安全通过减少维修和更换费用，阴极保护可以为企业节约大量的成本。节约成本阴极保护的重要性阴极保护原理被发现和应用，最初主要用于船舶防腐。19世纪末期随着技术的不断发展，阴极保护开始广泛应用于石油、化工、海洋工程等领域。20世纪中期随着新材料和智能技术的发展，阴极保护技术不断创新和优化，提高了保护效果和可靠性。现代阴极保护的历史与发展02阴极保护的基本原理原电池的原理原电池是一种将化学能转化为电能的装置，由正负两个电极和电解质组成。在腐蚀过程中，金属表面的微观凸起或杂质等会导致形成微小原电池，加速金属腐蚀。电解质的导电性电解质溶液中的阴阳离子可以在电场作用下定向移动，形成电流。电解质溶液的导电能力直接影响阴极保护效果。电化学基本原理金属与电解质溶液接触时，由于电化学不均一性，产生微电池效应，导致金属溶解和腐蚀。通过施加外部电流，使金属表面阴极极化，减小或消除微电池效应，从而抑制金属溶解和腐蚀。腐蚀与防护机制阴极保护的防护机制腐蚀的产生阴极保护的分类外加电流阴极保护通过外部直流电源向金属提供阴极电流，使金属阴极极化。适用于对大型金属结构的保护。牺牲阳极阴极保护利用电位较负的金属作为阳极，向被保护金属提供阴极电流。适用于较小或分散的金属结构。03阴极保护系统设计确保阴极保护系统的有效性、可靠性和经济性，同时符合相关法规和标准。原则评估保护需求、确定保护方法、设计保护系统、选择材料和设备、制定施工方案、进行系统测试和验收。流程设计原则与流程适用于土壤和淡水环境，具有较高的电化学性能和较低的维护成本。镁阳极锌阳极钛阳极适用于土壤和淡水环境，具有较好的电化学性能，但需要定期更换。适用于高腐蚀环境和海洋环境，具有较长的使用寿命和较好的电化学性能。030201阳极材料选择根据保护需求和环境条件选择适当的电流密度，以确保阴极保护系统的效果。电流密度选择适当的保护电位，以控制金属的腐蚀速度并确保系统的有效性。保护电位根据土壤电阻率和地下水位等因素，确定阴极保护系统的保护深度。保护深度阴极保护参数选择04阴极保护实施与应用现场勘查了解设施的腐蚀状况和环境条件，确定保护需求。方案设计根据勘查结果，制定合适的阴极保护方案。实施步骤与注意事项安装实施按照方案进行设备安装和线路连接。维护与监测定期检查和维护系统，确保长期有效运行。调试与检测对系统进行调试，确保正常运行，并进行腐蚀检测。实施步骤与注意事项选材与施工质量选用合适的材料，并确保施工质量，以提高保护效果。环境因素考虑考虑到环境条件，如温度、湿度、土壤电阻率等，以优化保护效果。注意安全阴极保护涉及到电化学反应，需采取必要的安全措施。实施步骤与注意事项对石油、天然气等管道进行阴极保护，防止土壤中的腐蚀。埋地管道对大型储罐和工业容器进行阴极保护，延长使用寿命。储罐与容器应用领域与实例•船舶与海洋设施：对船舶和海洋平台等设施进行阴极保护，防止海水腐蚀。应用领域与实例某市地下管道系统采用阴极保护措施后，管道腐蚀率大大降低，提高了系统的安全性。某石化企业储罐通过阴极保护，有效延长了储罐的使用寿命，降低了维护成本。应用领域与实例效果评估通过腐蚀检测和系统运行监测，评估阴极保护的效果。比较保护前后腐蚀状况的变化，以量化保护效果。效果评估与优化•分析保护成...
