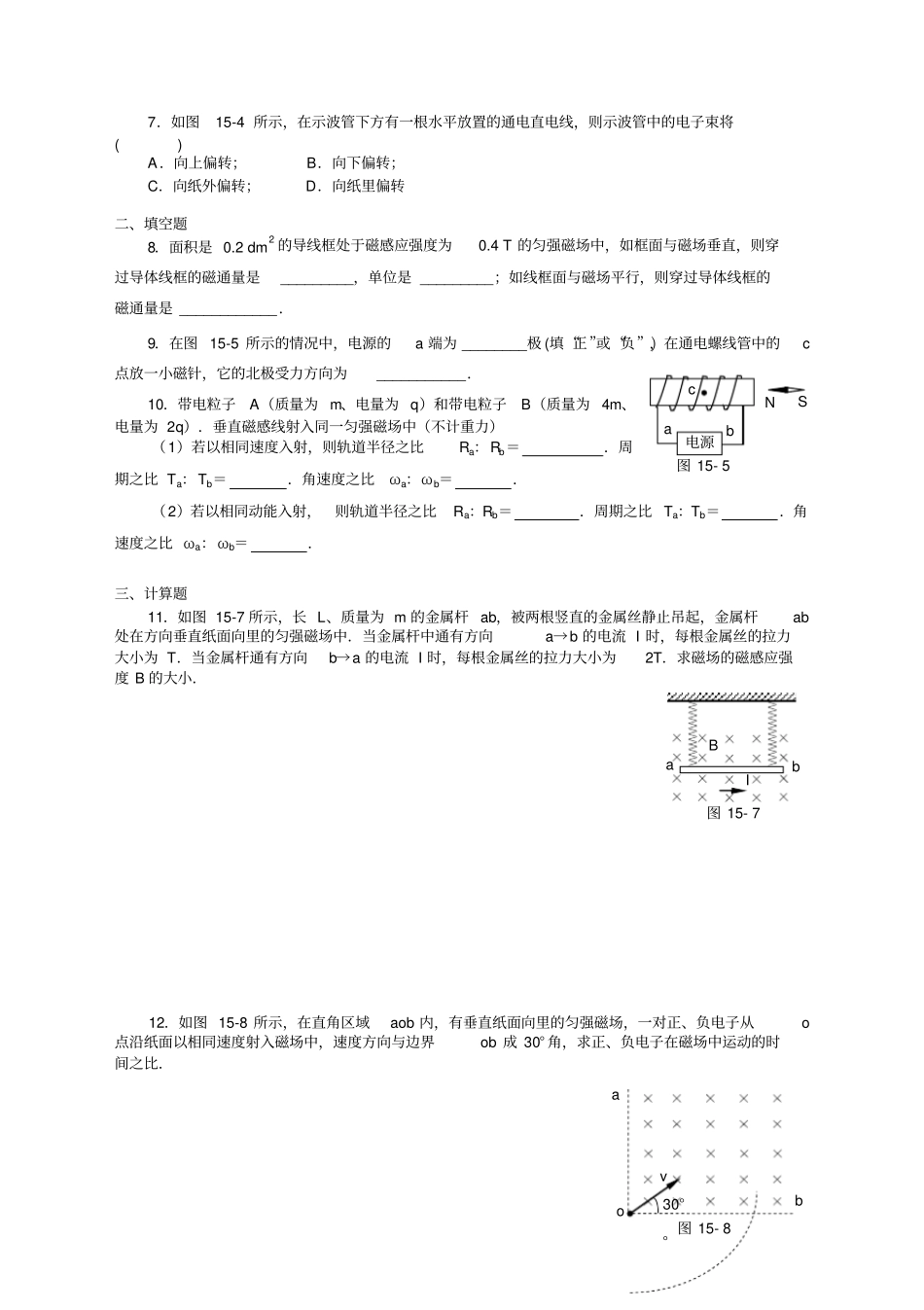

高中物理学习材料（灿若寒星**整理制作）第三章《磁场》练习1一、选择题1．图15-1所示为两根互相平行的通电导线a﹑b的横截面图，a﹑b的电流方向已在图中标出．那么导线a中电流产生的磁场的磁感线环绕方向及导线b所受的磁场力的方向应分别是（）A．磁感线顺时针方向，磁场力向左B．磁感线顺时针方向，磁场力向右C．磁感线逆时针方向，磁场力向左D．磁感线逆时针方向，磁场力向右2．把一根水平放置的导线沿东西方向放在可自由转动的小磁针的上方，当给导线通以由西向东的电流时，磁针将（）A．偏转90°B．偏转180°C．偏转360°D．不发生偏转3．图15-2中当电流通过线圈时，磁针将发生偏转，以下的判断正确的是（）A．当线圈通以沿顺时针方向的电流时，磁针N极将指向读者B．当线圈通以沿逆时针方向的电流时，磁针S极将指向读者C．当磁针N极指向读者，线圈中电流沿逆时针方向D．不管磁针如何偏转，线圈中的电流总是沿顺时针方向4．图15-3所示，通电导体均置于匀强磁场中，其中通电导线不受安培力的是（）5．下面有关磁场中某点的电磁感应强度的方向的说法正确的是（）A．磁感应强度的方向就是该点的磁场方向B．磁感应强度的方向就是通过该点的磁感线的切线方向C．磁感应强度的方向就是通电导体在该点的受力方向D．磁感应强度的方向就是小磁针北极在该点的受力方向6．关于洛伦兹力的方向，下列说法中正确的是（）A．洛伦兹力的方向总是垂直于运动电荷的速度方向，可以不垂直于磁场方向B．洛伦兹力的方向总是垂直于磁场方向，可以不垂直于运动电荷的速度方向C．洛伦兹力的方向有可能既不垂直于磁场方向，也不垂直于运动电荷的速度方向D．洛伦兹力的方向总是既垂直于运动电荷的速度方向，又垂直于磁场方向左右ab图15-1SN图15-2图15-3IBABIBIBCIBD图15-4I7．如图15-4所示，在示波管下方有一根水平放置的通电直电线，则示波管中的电子束将()A．向上偏转；B．向下偏转；C．向纸外偏转；D．向纸里偏转二、填空题8．面积是0.2dm2的导线框处于磁感应强度为0.4T的匀强磁场中，如框面与磁场垂直，则穿过导体线框的磁通量是_________，单位是_________；如线框面与磁场平行，则穿过导体线框的磁通量是____________．9．在图15-5所示的情况中，电源的a端为________极(填“正”或“负”)，在通电螺线管中的c点放一小磁针，它的北极受力方向为___________．10．带电粒子A（质量为m、电量为q）和带电粒子B（质量为4m、电量为2q）．垂直磁感线射入同一匀强磁场中（不计重力）（1）若以相同速度入射，则轨道半径之比Ra：Rb＝．周期之比Ta：Tb＝．角速度之比ωa：ωb＝．（2）若以相同动能入射，则轨道半径之比Ra：Rb＝．周期之比Ta：Tb＝．角速度之比ωa：ωb＝．三、计算题11．如图15-7所示，长L、质量为m的金属杆ab，被两根竖直的金属丝静止吊起，金属杆ab处在方向垂直纸面向里的匀强磁场中．当金属杆中通有方向a→b的电流I时，每根金属丝的拉力大小为T．当金属杆通有方向b→a的电流I时，每根金属丝的拉力大小为2T．求磁场的磁感应强度B的大小．12．如图15-8所示，在直角区域aob内，有垂直纸面向里的匀强磁场，一对正、负电子从o点沿纸面以相同速度射入磁场中，速度方向与边界ob成30°角，求正、负电子在磁场中运动的时间之比．图15-5NSabc电源图15-7BabI30°°图15-8bvao四、选做题13．如图所示，空间分布着图示的匀强电场E(宽为l)和匀强磁场B，一带电粒子质量为m，电量为q，(不计重力)从A点由静止释放后经电场加速后进入磁场，穿过中间磁场进入右边磁场后能按某一路径再返回A点而重复前述过程．求中间磁场的宽度d和粒子的运动周期（虚线为磁场分界线，并不表示有什么障碍物）第三章《磁场》练习1一、选择题1．B2．D3．C4．C5．ABD6．D7．A8．0.08Wb09．正左10．（1）1:21:2（2）1:12:111．金属杆受到的安培力FB=BIL⋯①当电流从a→b时，金属杆受力竖直向上，由平衡条件得：FB+T+T=mg⋯②当电流从b→a时，金属杆受力竖直向下，由平衡条件得：2T+2T=FB+mg⋯③由①②③解得：B=mg/3IL12．由evB=mv2/R，得：半径R=mv/eB，周期T=2πm/eB，则知正负电子在磁场中运动的相同的周期。ldBEBA图16由左手定则判断...
