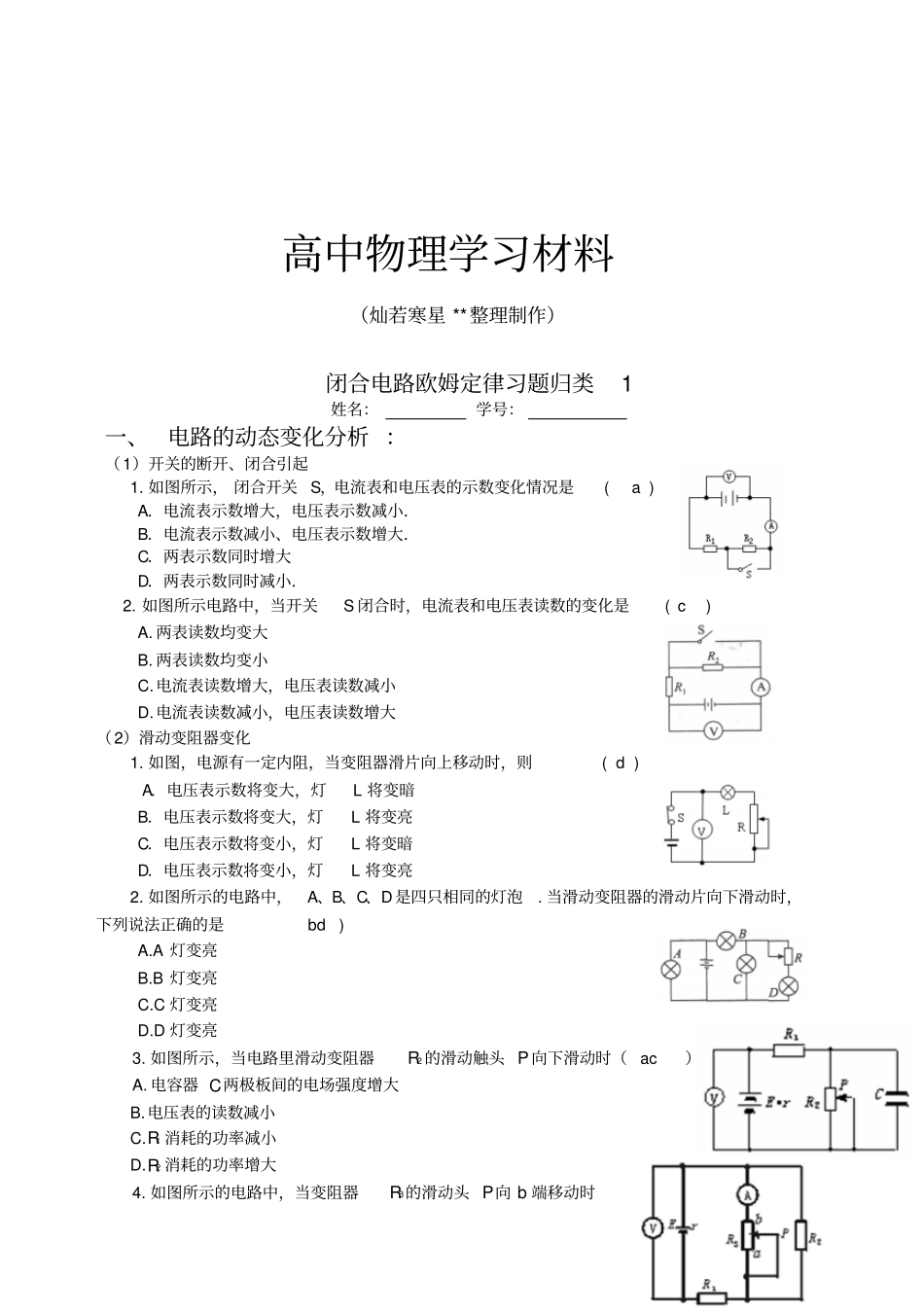

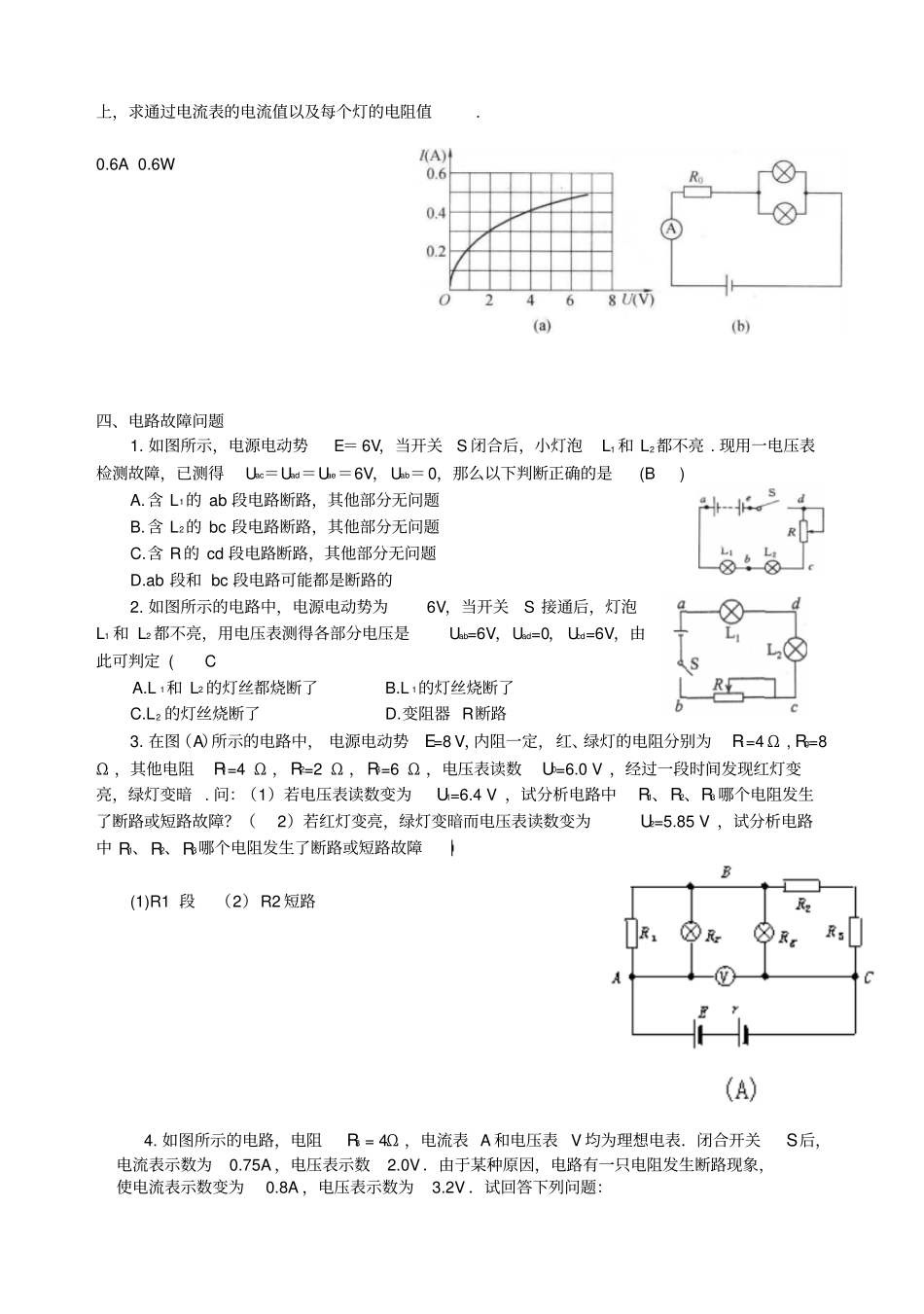

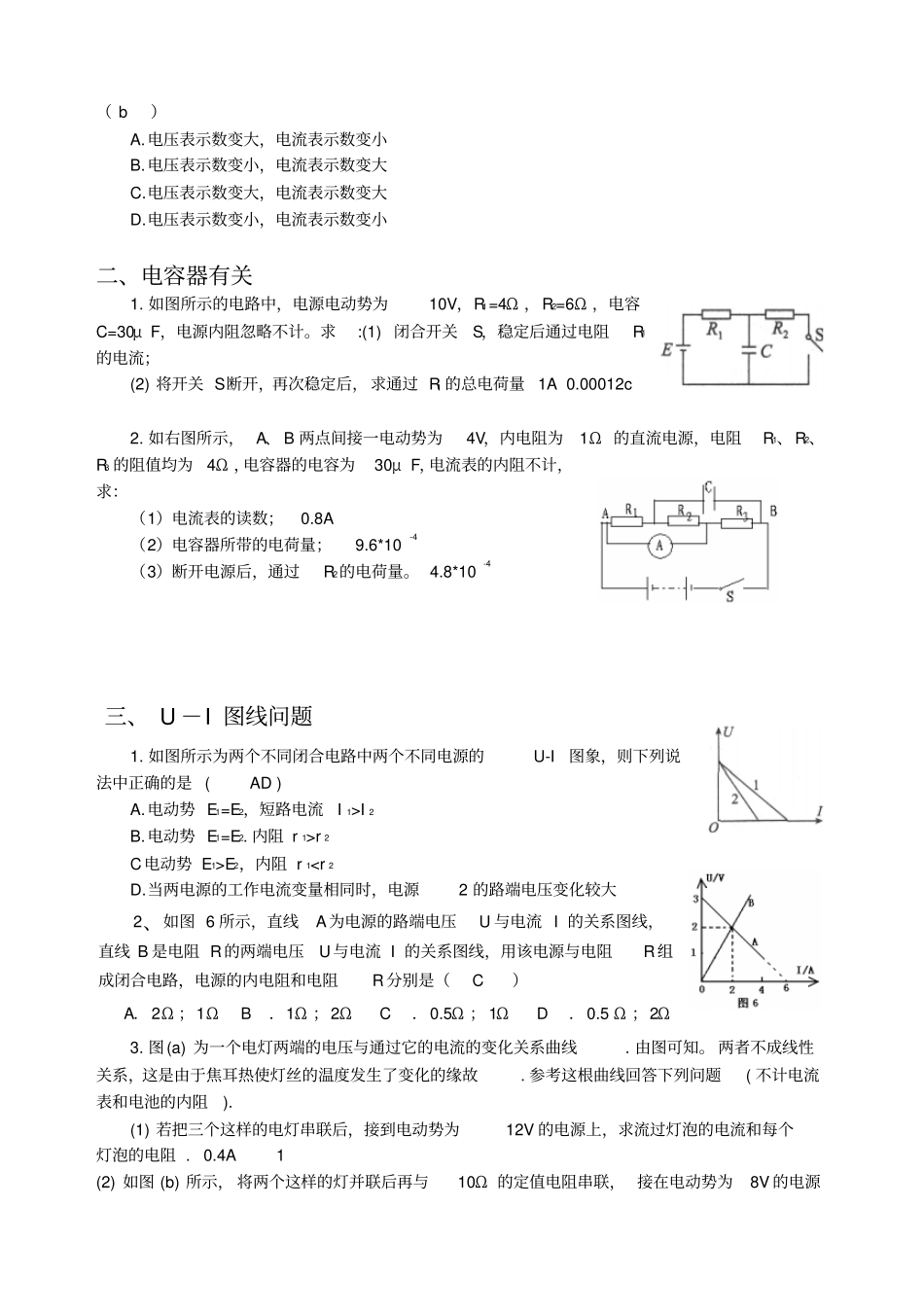

高中物理学习材料（灿若寒星**整理制作）闭合电路欧姆定律习题归类1姓名：学号：一、电路的动态变化分析：（1）开关的断开、闭合引起1.如图所示，闭合开关S，电流表和电压表的示数变化情况是(a)A．电流表示数增大，电压表示数减小．B．电流表示数减小、电压表示数增大．C．两表示数同时增大D．两表示数同时减小．2.如图所示电路中，当开关S闭合时，电流表和电压表读数的变化是(c)A.两表读数均变大B.两表读数均变小C.电流表读数增大，电压表读数减小D.电流表读数减小，电压表读数增大（2）滑动变阻器变化1.如图，电源有一定内阻，当变阻器滑片向上移动时，则(d)A．电压表示数将变大，灯L将变暗B．电压表示数将变大，灯L将变亮C．电压表示数将变小，灯L将变暗D．电压表示数将变小，灯L将变亮2.如图所示的电路中，A、B、C、D是四只相同的灯泡.当滑动变阻器的滑动片向下滑动时，下列说法正确的是bd)A.A灯变亮B.B灯变亮C.C灯变亮D.D灯变亮3.如图所示，当电路里滑动变阻器R2的滑动触头P向下滑动时（ac）A.电容器C两极板间的电场强度增大B.电压表的读数减小C.R1消耗的功率减小D.R2消耗的功率增大4.如图所示的电路中，当变阻器R3的滑动头P向b端移动时（b）A.电压表示数变大，电流表示数变小B.电压表示数变小，电流表示数变大C.电压表示数变大，电流表示数变大D.电压表示数变小，电流表示数变小二、电容器有关1.如图所示的电路中，电源电动势为10V，R1=4Ω，R2=6Ω，电容C=30μF，电源内阻忽略不计。求:(1)闭合开关S，稳定后通过电阻R1的电流；(2)将开关S断开，再次稳定后，求通过R1的总电荷量1A0.00012c2.如右图所示，A、B两点间接一电动势为4V，内电阻为1Ω的直流电源，电阻R1、R2、R3的阻值均为4Ω，电容器的电容为30μF，电流表的内阻不计，求：（1）电流表的读数；0.8A（2）电容器所带的电荷量；9.6*10-4（3）断开电源后，通过R2的电荷量。4.8*10-4三、U－I图线问题1.如图所示为两个不同闭合电路中两个不同电源的U-I图象，则下列说法中正确的是(AD)A.电动势E1=E2，短路电流I1>I2B.电动势E1=E2.内阻r1>r2C电动势E1>E2，内阻r1
