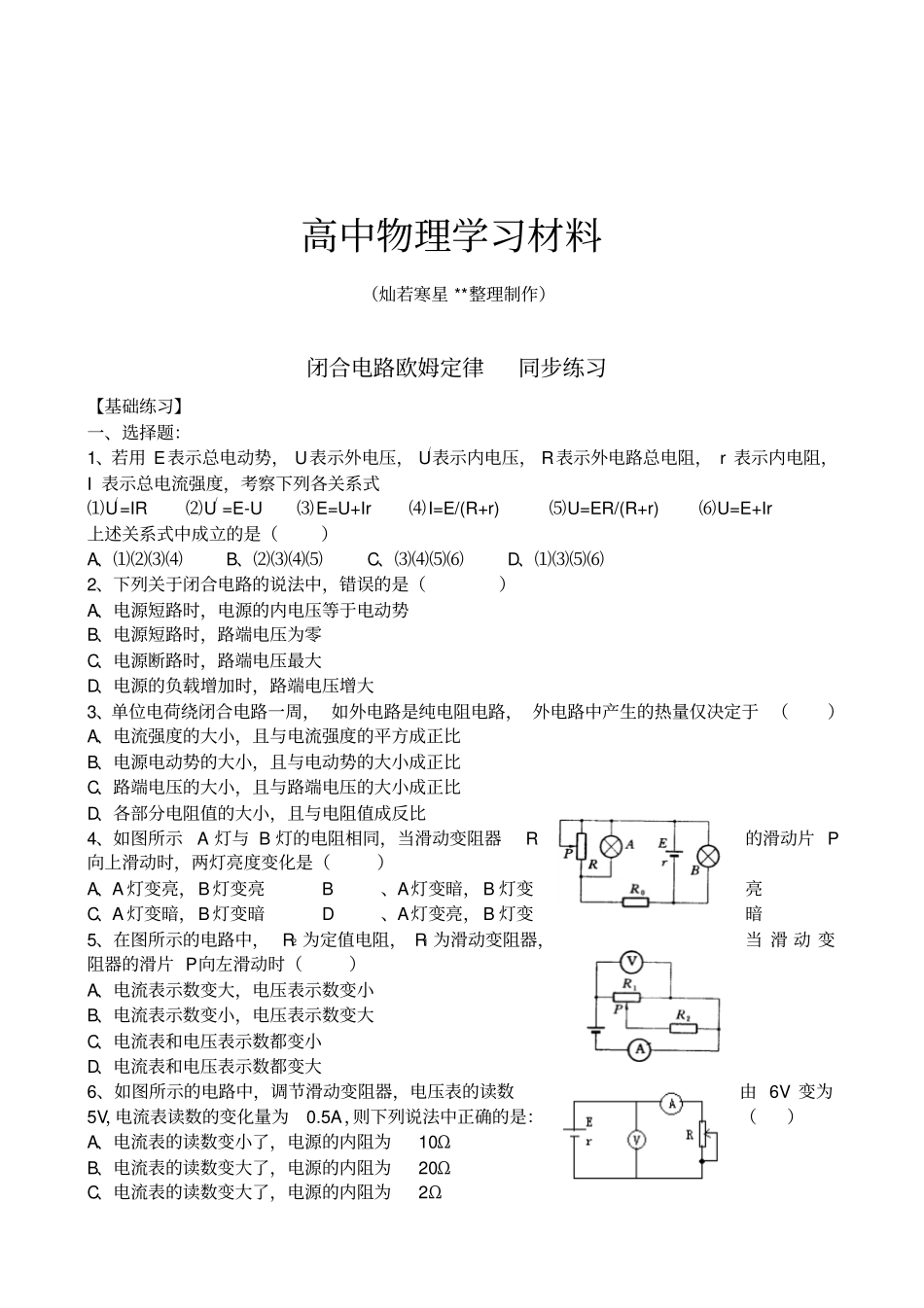

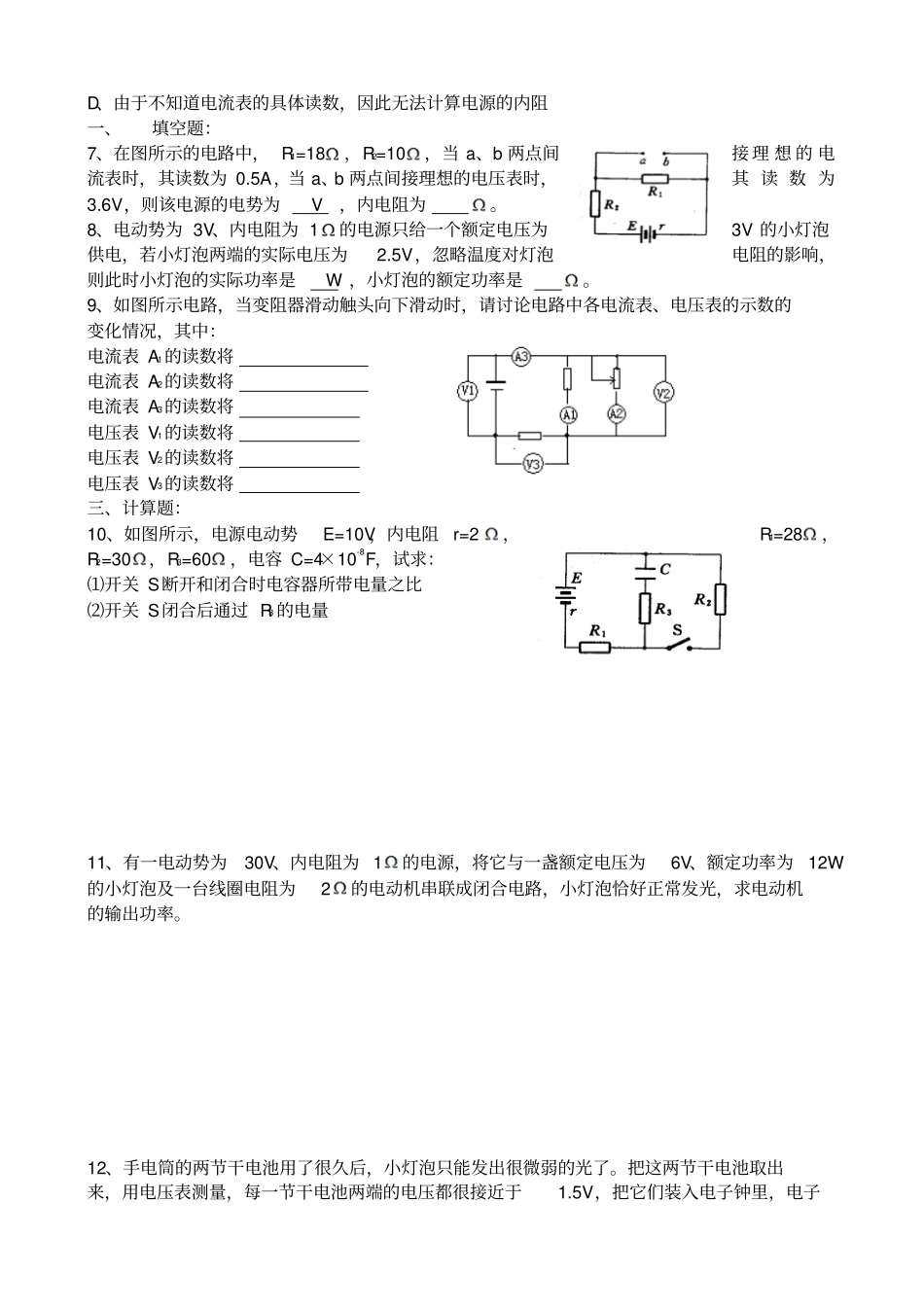

高中物理学习材料（灿若寒星**整理制作）闭合电路欧姆定律同步练习【基础练习】一、选择题：1、若用E表示总电动势，U表示外电压，U/表示内电压，R表示外电路总电阻，r表示内电阻，I表示总电流强度，考察下列各关系式⑴U/=IR⑵U/=E-U⑶E=U+Ir⑷I=E/(R+r)⑸U=ER/(R+r)⑹U=E+Ir上述关系式中成立的是（）A、⑴⑵⑶⑷B、⑵⑶⑷⑸C、⑶⑷⑸⑹D、⑴⑶⑸⑹2、下列关于闭合电路的说法中，错误的是（）A、电源短路时，电源的内电压等于电动势B、电源短路时，路端电压为零C、电源断路时，路端电压最大D、电源的负载增加时，路端电压增大3、单位电荷绕闭合电路一周，如外电路是纯电阻电路，外电路中产生的热量仅决定于（）A、电流强度的大小，且与电流强度的平方成正比B、电源电动势的大小，且与电动势的大小成正比C、路端电压的大小，且与路端电压的大小成正比D、各部分电阻值的大小，且与电阻值成反比4、如图所示A灯与B灯的电阻相同，当滑动变阻器R的滑动片P向上滑动时，两灯亮度变化是（）A、A灯变亮，B灯变亮B、A灯变暗，B灯变亮C、A灯变暗，B灯变暗D、A灯变亮，B灯变暗5、在图所示的电路中，R2为定值电阻，R1为滑动变阻器，当滑动变阻器的滑片P向左滑动时（）A、电流表示数变大，电压表示数变小B、电流表示数变小，电压表示数变大C、电流表和电压表示数都变小D、电流表和电压表示数都变大6、如图所示的电路中，调节滑动变阻器，电压表的读数由6V变为5V，电流表读数的变化量为0.5A，则下列说法中正确的是：（）A、电流表的读数变小了，电源的内阻为10ΩB、电流表的读数变大了，电源的内阻为20ΩC、电流表的读数变大了，电源的内阻为2ΩD、由于不知道电流表的具体读数，因此无法计算电源的内阻一、填空题：7、在图所示的电路中，R1=18，R2=10，当a、b两点间接理想的电流表时，其读数为0.5A，当a、b两点间接理想的电压表时，其读数为3.6V，则该电源的电势为V，内电阻为。8、电动势为3V、内电阻为1的电源只给一个额定电压为3V的小灯泡供电，若小灯泡两端的实际电压为2.5V，忽略温度对灯泡电阻的影响，则此时小灯泡的实际功率是W，小灯泡的额定功率是。9、如图所示电路，当变阻器滑动触头向下滑动时，请讨论电路中各电流表、电压表的示数的变化情况，其中：电流表A1的读数将电流表A2的读数将电流表A3的读数将电压表V1的读数将电压表V2的读数将电压表V3的读数将三、计算题：10、如图所示，电源电动势E=10V，内电阻r=2，R1=28，R2=30，R3=60，电容C=4×10-8F，试求：⑴开关S断开和闭合时电容器所带电量之比⑵开关S闭合后通过R3的电量11、有一电动势为30V、内电阻为1的电源，将它与一盏额定电压为6V、额定功率为12W的小灯泡及一台线圈电阻为2的电动机串联成闭合电路，小灯泡恰好正常发光，求电动机的输出功率。12、手电筒的两节干电池用了很久后，小灯泡只能发出很微弱的光了。把这两节干电池取出来，用电压表测量，每一节干电池两端的电压都很接近于1.5V，把它们装入电子钟里，电子钟能正常工作，试用闭合电路欧姆定律来解释这个现象。根据闭合电路欧姆定律U=E-Ir，电池用久了，内阻r较大，由于小灯泡的电阻较小，电流I较大，所以路端电压U较低，小灯泡只能发出微弱的光；用电压表测量或装入电子钟，由于电流I很小，内阻上的电压很小，路端电压仍接近于电源电动势。【能力提升】1、如图所示的电路中，当滑动变阻器的滑动触点向下移动时，各灯的亮度变化情况是：（）A、A、B、C三灯都变亮B、A、B灯变亮，C灯变暗C、A灯变亮，B、C灯变暗D、A、C灯变亮，B灯变暗2、在如图所示的电路中，开关S闭合后，和未闭合开关S前相比较三个电表的读数变化情况是：（）A、V变大、A1变大、A2变小B、V变大、A1变小、A2变大C、V变小、A1变大、A2变小D、V变小、A1变小、A2变大3、一个电源对外电路负载电阻R供电，电源电动势为E，内阻为r，要让负载电阻R获得尽可能大的电压，R和r的大小关系为；要使R中的电流尽可能大，R和r的大小关系为；要使R消耗的功率尽可能大，R和r的大小关系为。4、如图所示电路，变阻器R1的最大值为4Ω，此时它的有效电阻为2Ω，定值电阻R2＝6Ω，电源内阻r＝1Ω。当开关闭合时，电源消耗的总功...
