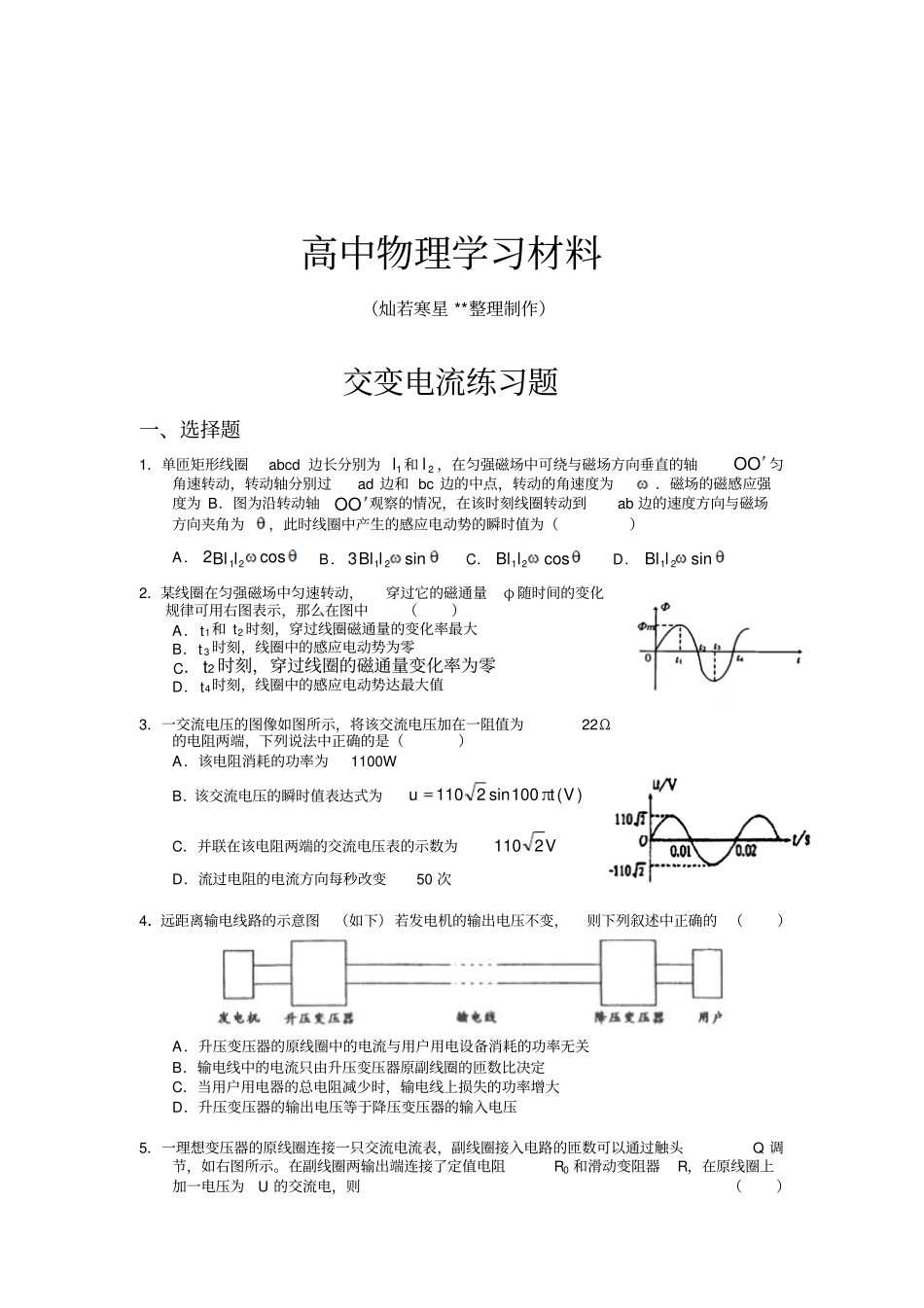

高中物理学习材料（灿若寒星**整理制作）交变电流练习题一、选择题1．单匝矩形线圈abcd边长分别为1l和2l，在匀强磁场中可绕与磁场方向垂直的轴OO匀角速转动，转动轴分别过ad边和bc边的中点，转动的角速度为．磁场的磁感应强度为B．图为沿转动轴OO观察的情况，在该时刻线圈转动到ab边的速度方向与磁场方向夹角为，此时线圈中产生的感应电动势的瞬时值为（）A．cos221lBlB．sin321lBlC．cos21lBlD．sin21lBl2．某线圈在匀强磁场中匀速转动，穿过它的磁通量φ随时间的变化规律可用右图表示，那么在图中（）A．t1和t2时刻，穿过线圈磁通量的变化率最大B．t3时刻，线圈中的感应电动势为零C．t2时刻，穿过线圈的磁通量变化率为零D．t4时刻，线圈中的感应电动势达最大值3．一交流电压的图像如图所示，将该交流电压加在一阻值为22Ω的电阻两端，下列说法中正确的是（）A．该电阻消耗的功率为1100WB．该交流电压的瞬时值表达式为)V(π100sin2110tuC．并联在该电阻两端的交流电压表的示数为V2110D．流过电阻的电流方向每秒改变50次4．远距离输电线路的示意图（如下）若发电机的输出电压不变，则下列叙述中正确的（）A．升压变压器的原线圈中的电流与用户用电设备消耗的功率无关B．输电线中的电流只由升压变压器原副线圈的匝数比决定C．当用户用电器的总电阻减少时，输电线上损失的功率增大D．升压变压器的输出电压等于降压变压器的输入电压5．一理想变压器的原线圈连接一只交流电流表，副线圈接入电路的匝数可以通过触头Q调节，如右图所示。在副线圈两输出端连接了定值电阻R0和滑动变阻器R，在原线圈上加一电压为U的交流电，则（）A．保持Q位置不动，将P向上滑动时，电流表的读数变大B．保持Q位置不动，将P向上滑动时，电流表的读数变小C．保持P位置不动，将Q向上滑动时，电流表的读数变大D．保持P位置不动，将Q向上滑动时，电流表的读数变小6．照明电路中，为了安全，一般在电能表后面电路上安接一漏电保护器，如图所示，当漏电保护器的ef两端未接有电压时，脱扣开头K能始终保持接通，当ef两端有一电压时，脱扣开关K立即断开，下列说法错误的是A．站在地面上的人触及b线时（单线接触电），脱扣开关会自动断开，即有触电保护作用B．当用户家的电流超过一定值时，脱扣开关会自动断开，即有过流保护作用C．当相线和零线间电压太高时，脱扣开关会自动断开，即有过压保护作用D．当站在绝缘物上的带电工作的人两手分别触到b线和d线时（双线触电）脱扣开关会自动断开，即有触电保护作用二、填空题7．交流发电机产生的感应电动势为e=Emsinωt，若发电机的转速增加到原来的两倍，则这时交流发电机线圈转动的角速度为________，感应电动势的最大值为________。8.图中a为某型号电热毯的电路图，将电热丝接在tu120sin156V的电源上，电热毯被加热到一定温度后，由于P的作用使输入的正弦交流电仅有半个周期能够通过，即电压变为图b所示波形，从而进入保温状态，则此时交流电压表的读数是.9．如图所示，理想变压器原副线圈匝数比为n1：n2=4:1，原线圈回路中的电阻A与副线圈回路中的负载电阻B的阻值相等。a、b端加一定交变电压后，两电阻的电功率之比BAPP:，两电阻两端电压之比BAUU:。三、计算题10．有一个阻值为R的电阻，若将它接在电压为20V的直流电源上时，消耗的电功率为P；若将它接在图13中的理想变压器的次级线圈两端时，消耗的电功率为P/2。已知变压器输入的是正弦交流电，其电压的最大值为200V，不计电阻阻值随温度的变化，求：（1）理想变压器次级线圈两端电压的有效值。（2）此变压器的原、副线圈的匝数之比。11．一电阻为R的金属圆环，放在匀强磁场中，磁场与圆环所在平面垂直，如图(a)所示．已知通过圆环的磁通量随时间t的变化关系如图(b)所示，图中的最大磁通量φ0和变化周期T都是已知量，求(1)在t=0到4Tt的时间内，通过金属圆环某横截面的电荷量q．(2)在t=0到t=2T的时间内，金属环所产生的电热Q．参考答案1．D2．BD3．B4．C5．BC6．BCDcd部分为双线绕法，如果从bd处流过的电流不等，就会感应到脱扣开头7．2ω2εm8.根据电流的热效应，完整正弦交流产生的热量为半个周期产生热量的2倍，TRUTR222...
