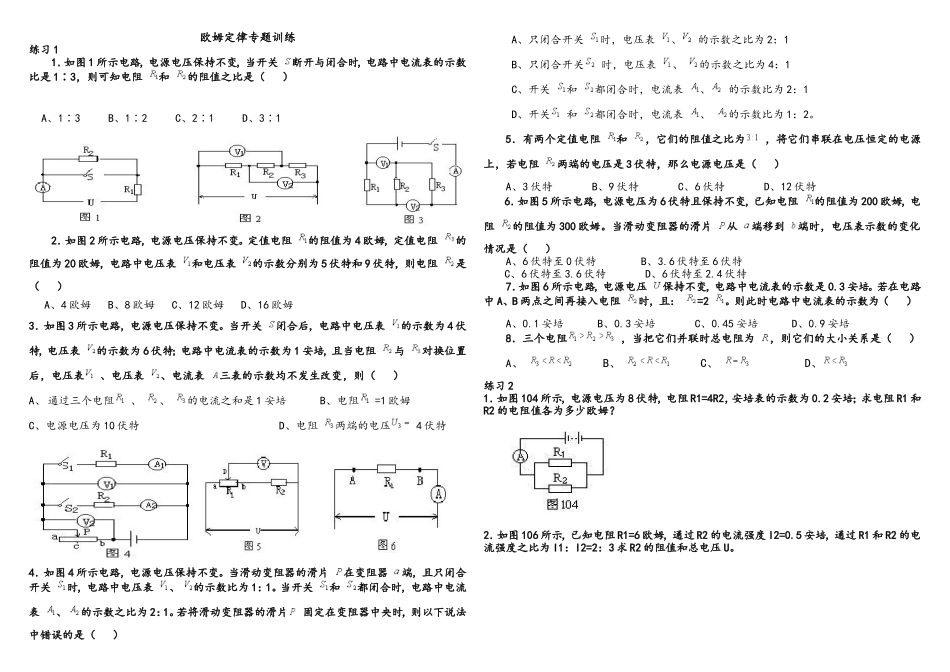

欧姆定律专题训练练习11．如图1所示电路，电源电压保持不变，当开关断开与闭合时，电路中电流表的示数比是1∶3，则可知电阻和的阻值之比是（）A、1∶3B、1∶2C、2∶1D、3∶12．如图2所示电路，电源电压保持不变。定值电阻的阻值为4欧姆，定值电阻的阻值为20欧姆，电路中电压表和电压表的示数分别为5伏特和9伏特，则电阻是（）A、4欧姆B、8欧姆C、12欧姆D、16欧姆3．如图3所示电路，电源电压保持不变。当开关闭合后，电路中电压表的示数为4伏特，电压表的示数为6伏特；电路中电流表的示数为1安培，且当电阻与对换位置后，电压表、电压表、电流表三表的示数均不发生改变，则（）A、通过三个电阻、、的电流之和是1安培B、电阻=1欧姆C、电源电压为10伏特D、电阻两端的电压4伏特4．如图4所示电路，电源电压保持不变。当滑动变阻器的滑片在变阻器端，且只闭合开关时，电路中电压表、的示数比为1：1。当开关和都闭合时，电路中电流表、的示数之比为2：1。若将滑动变阻器的滑片固定在变阻器中央时，则以下说法中错误的是（）A、只闭合开关时，电压表、的示数之比为2：1B、只闭合开关时，电压表、的示数之比为4：1C、开关和都闭合时，电流表、的示数比为2：1D、开关和都闭合时，电流表、的示数比为1：2。5．有两个定值电阻和，它们的阻值之比为，将它们串联在电压恒定的电源上，若电阻两端的电压是3伏特，那么电源电压是（）A、3伏特B、9伏特C、6伏特D、12伏特6．如图5所示电路，电源电压为6伏特且保持不变，已知电阻的阻值为200欧姆，电阻的阻值为300欧姆。当滑动变阻器的滑片从端移到端时，电压表示数的变化情况是（）A、6伏特至0伏特B、3.6伏特至6伏特C、6伏特至3.6伏特D、6伏特至2.4伏特7．如图6所示电路，电源电压保持不变，电路中电流表的示数是0.3安培。若在电路中A、B两点之间再接入电阻时，且：=2。则此时电路中电流表的示数为（）A、0.1安培B、0.3安培C、0.45安培D、0.9安培8．三个电阻，当把它们并联时总电阻为，则它们的大小关系是（）A、B、C、D、练习21．如图104所示，电源电压为8伏特，电阻R1=4R2，安培表的示数为0.2安培；求电阻R1和R2的电阻值各为多少欧姆？2．如图106所示，已知电阻R1=6欧姆，通过R2的电流强度I2=0.5安培，通过R1和R2的电流强度之比为I1：I2=2：3求R2的阻值和总电压U。3．如图107所示电路，当电键K闭合后，安培计的读数为2安培，伏特计的读数为6伏特，如果R1=3R2，求电阻R1、R2的值。4．如图108所示，电源电压为15伏特，电阻R1=R2=10欧姆，求下列情况安培表和伏特表的示数。(1)当K接通时；(2)当K断开时。5．在图109所示电路中，已知电源电压为U，电路中的电阻为R1，通过安培表的电流为I1。若想得到通过安培表的电流为3I1，需要和R1并联一个多大的电阻R2？6．将2欧姆的电阻和6欧姆的电阻并联，如果2欧姆电阻上的电压为6伏特，那么通过每个电阻里的电流强度和并联部分的总电流强度各是多少？8．在图112所示的电路中，电阻R1=4Ω，R2=1Ω，R3为滑动变阻器，电源电压为12伏（电源电压保持不变）。所用的安培表量程是0~3A，伏特表的量程为0~6V，在实验过程中，为了使安培表、伏特表都不会损坏，那么滑动变阻器接入电路中的电阻至少多大？9．在图113所示的电路中，电阻R1的阻值是5欧姆，干路中的电流强度I是0.5安培，电阻R2两端的电压是2伏特。求：(1)通过R1的电流强度；(2)通过R2的电流强度；(3)R2的电阻值。10．如图114所示电路，已知R1=2欧姆，R2=4欧姆，U1=2伏特，求(1)通过R1的电流强度I1；(2)R2两端的电压U2。11．在图115的电路里，安培表的示数是0.3安培，如果小灯泡L的电阻是10欧姆，整个电路里的电阻是30欧姆。求：(1)小灯泡L两端的电压；(2)滑动变阻器连入电路中的电阻；(3)伏特表的示数。12．(1)现给定安培表1、安培表2，已知阻值的电阻R0，电池、电键和导线若干条，用以测定未知电阻Rx的阻值。试在图116中用笔画线把电路符号连成电路图，若电路接通后，安培表1、安培表2的示数分别为I1、I2，则Rx=______。(2)若将上题中两只安培表换成伏特表1、伏特表2，其它器材不变，根据图116画出测定未知电阻Rx阻值大小的电路图，若接通电路后伏特表1的示数为U1...
