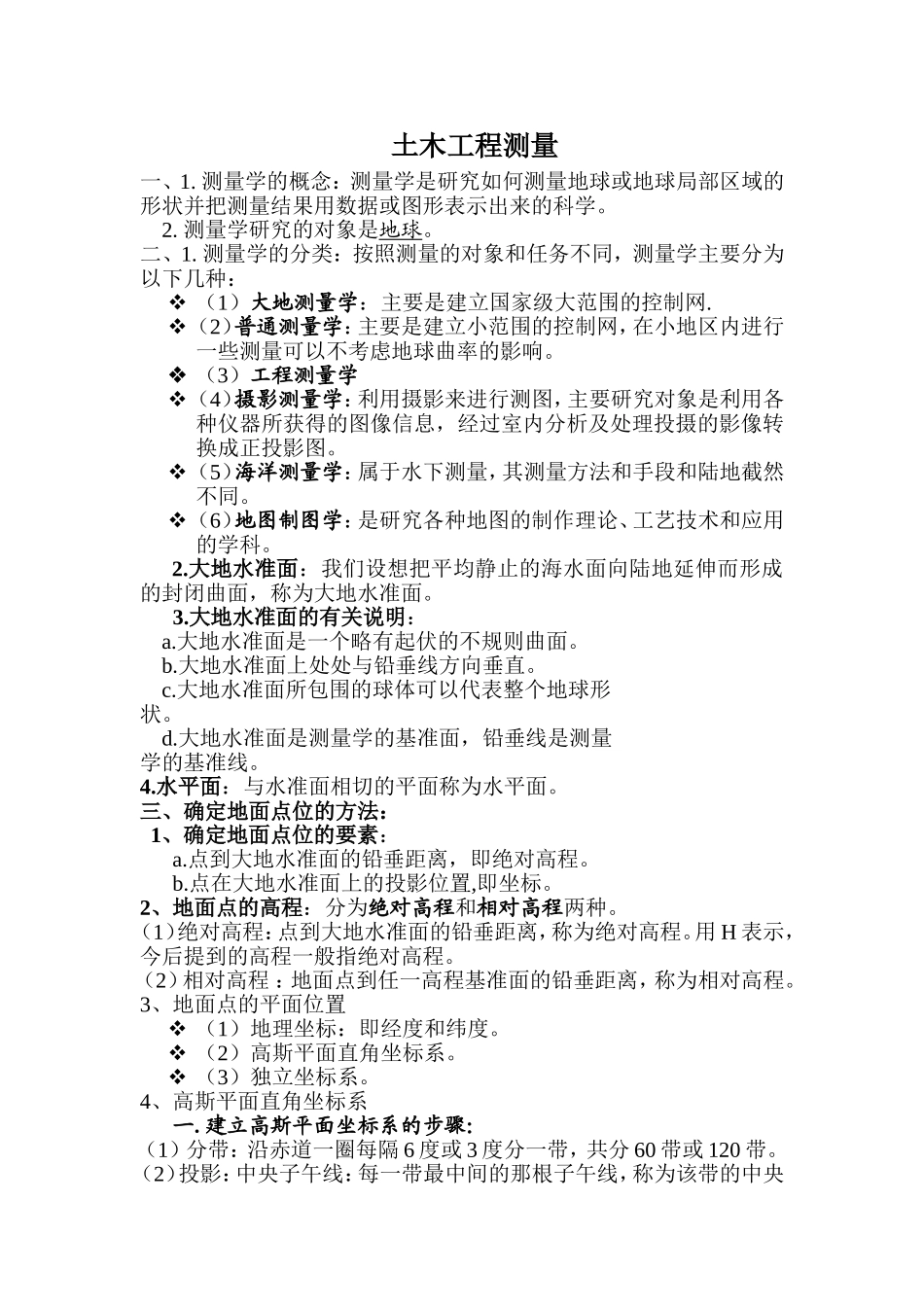

土木工程测量一、1.测量学的概念：测量学是研究如何测量地球或地球局部区域的形状并把测量结果用数据或图形表示出来的科学。2.测量学研究的对象是地球。二、1.测量学的分类：按照测量的对象和任务不同，测量学主要分为以下几种：（1）大地测量学：主要是建立国家级大范围的控制网.（2）普通测量学：主要是建立小范围的控制网，在小地区内进行一些测量可以不考虑地球曲率的影响。（3）工程测量学（4）摄影测量学：利用摄影来进行测图，主要研究对象是利用各种仪器所获得的图像信息，经过室内分析及处理投摄的影像转换成正投影图。（5）海洋测量学：属于水下测量，其测量方法和手段和陆地截然不同。（6）地图制图学：是研究各种地图的制作理论、工艺技术和应用的学科。2.大地水准面：我们设想把平均静止的海水面向陆地延伸而形成的封闭曲面，称为大地水准面。3.大地水准面的有关说明：a.大地水准面是一个略有起伏的不规则曲面。b.大地水准面上处处与铅垂线方向垂直。c.大地水准面所包围的球体可以代表整个地球形状。d.大地水准面是测量学的基准面，铅垂线是测量学的基准线。4.水平面：与水准面相切的平面称为水平面。三、确定地面点位的方法：1、确定地面点位的要素：a.点到大地水准面的铅垂距离，即绝对高程。b.点在大地水准面上的投影位置,即坐标。2、地面点的高程：分为绝对高程和相对高程两种。（1）绝对高程：点到大地水准面的铅垂距离，称为绝对高程。用H表示，今后提到的高程一般指绝对高程。（2）相对高程：地面点到任一高程基准面的铅垂距离，称为相对高程。3、地面点的平面位置（1）地理坐标：即经度和纬度。（2）高斯平面直角坐标系。（3）独立坐标系。4、高斯平面直角坐标系一.建立高斯平面坐标系的步骤：（1）分带：沿赤道一圈每隔6度或3度分一带，共分60带或120带。（2）投影：中央子午线：每一带最中间的那根子午线，称为该带的中央子午线。用一个大圆柱去套地球，要求大圆柱要和中央子午线相切，假设在地心放一个点光源，把地球表面的每一带投影到圆柱面上。投影后，再把圆柱面展开铺平，中央子午线作为坐标纵轴即x，赤道作为横轴即y轴，交点为坐标原点O。为了使地面上的点位和坐标建立起一一对应关系，规定在横坐标值即y值前面加上带号。注：我国的高斯平面坐标系：我国处在北半球即赤道以北，所以x坐标均为正值，但y坐标有正有付，为了使y坐标均为正值，规定x轴向西平移500公里。二、对水平角的影响：对于面积为100km2范围内的多边形，用水平面代替水准面时，在一般测量工作中，对角度的影响可以忽略不计。三、对高程的影响：进行高程测量中，即使在很短的距离内也必须考虑地球曲率的影响。四、测定和测设的概念：1、测定：把地面上原有的点、建筑物的平面位置在地形图上标定出来，这一过程称为测定。2、测设：把地形图上设计好的点、建筑物的平面位置和高程在地面上标定出来，这一过程称为测设。五、DS3型微倾水准仪的构造：水准仪由望远镜、水准器、基座三部分构成1、望远镜：作用：瞄准水准尺，并对水准尺进行读数。构成：物镜、对光透镜、物镜对光螺旋、十字丝分划板、目镜、目镜对光螺旋视准轴：十字丝交点和物镜光心的连线，称为视准轴。物镜：由一组透镜组组成。作用：把远处目标的像反映到望远镜的镜筒内。目镜：也是由一组透镜组成。作用：是将物镜所成的实像放大成为虚像，DS3型微倾水准仪放大率一般不小于28倍。十字丝分划板：是安装在目镜筒内的一块平板玻璃，上面刻有两条垂直的长丝，称为十字丝，分别叫做竖丝、横丝（也叫中丝），水准仪读数一般为中丝读数。在中丝的上下还刻有两条对称的短丝，称为视距丝，作用可以读取距离。对光透镜和物镜对光螺旋：两者的主要作用是通过调节物镜对光螺旋从而使对光透镜移动，从而使目标的像落在十字丝分划板上。水准器：水准器是水准仪上一个重要部件，主要是用来整平仪器和视准轴是否处于水平位置。水准器有圆水准器和管水准器两种。六、DS3型微倾水准仪的构造：水准仪由望远镜、水准器、基座三部分构成。基座：基座由轴座、脚螺旋、连接板组成。仪器上部通过竖轴插入轴座内，...
